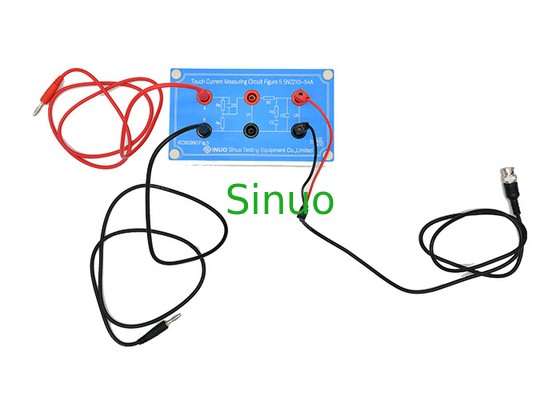

IEC 60990 Rysunek 5 Sprzęt do testowania obwodów pomiaru prądu dotykowego

IEC 60990 Rysunek 5 Sprzęt do testowania obwodu prądu dotykowego

Informacje o produkcie:

Ta sieć testowa jest zgodna z wymaganiami sieci pomiarowej IEC 60990 rysunek 5 prąd dotykowy i metodą pomiaru prądu przewodu ochronnego,

(Rysunek 5 - Sieć pomiarowa, prąd dotykowy ważony dla unieruchomienia letgo), jest to wymagane przez normę IEC 62368-1:2018, klauzula 5.2.2.2, itp.

Klasa źródła energii elektrycznej jest określana zarówno na podstawie napięcia, jak i prądu w normalnych warunkach pracy, nienormalnych warunkach pracy i warunkach pojedynczego błędu.

Przygotowanie:

Przed testowaniem należy przygotować instrumenty w następujący sposób:

Oscyloskop x1

Jedna lub dziesięć razy sonda napięciowa x1

Zasilanie x1 (napięcie testowe lub częstotliwość, które można dostosować lub zmienić na wymagane napięcie lub częstotliwość)

Metoda badania

• Dostosuj zasilanie, aby wyprowadzić wymagane napięcie testowe i częstotliwość, a następnie podłącz zacisk wejściowy przełącznika konwersji prądu dotykowego do zasilacza.(proszę nie elektryzować, gdy sieć nie jest podłączona.)
• Włóż próbkę do zacisku wyjściowego przełącznika konwersji prądu dotykowego.
• Połącz port B przełącznika konwersji prądu dotykowego z portem B obwodu pomiarowego prądu dotykowego.
• Port A obwodu pomiarowego prądu dotykowego podłączyć do miejsca, w którym prąd dotykowy jest wymagany.Na przykład podłącz port A do wyjścia lub powłoki karty podczas testowania karty sieciowej.
• Sonda oscyloskopowa jest podłączona do zacisków U1 lub U2 zgodnie z wymaganiami testu.
• Podłącz zasilanie, przestaw przełącznik „N” w pozycję on, przestaw fazę dodatnią na pozycję dodatniej fazy, przełącz linię „G” na pozycję on, sprawdź, czy badana próbka pracuje na normalnym prądzie elektrycznym i czy występuje przebieg na oscyloskopie.
• Zgodnie z wymaganiami normy po pracy próbki, w różnych trybach „faza dodatnia”, „odwrotna”, „linia N włączona”, „linia N wyłączona”, „linia G wyłączona”, „linia G włączona” itd. włącz, odczytaj napięcie U1 i U2 bezpośrednio za pomocą oscyloskopu, prąd dotykowy jest równy wartości szczytowej U2, a następnie podziel 500.

Zauważyć

1. Podczas testu należy zwrócić uwagę na bezpieczeństwo, ponieważ można dotknąć niektórych zacisków.

2. Zgodnie z wymaganiami normy IEC 60990, zasilacz musi być izolowany, a przewód zerowy i uziemiający muszą być ze sobą połączone.(Prosty sposób polega na tym, czy istnieje napięcie na linii zerowej i przewodzie uziemiającym, jeśli napięcie przekracza 2 V, na przykład moc 220 V, różne napięcie między linią zerową a przewodem uziemiającym jest większe niż 100 V, należy podłączyć linię zerową i przewód uziemiający. )

3. Podczas testowania należy zwrócić uwagę na polaryzację zasilacza.Linia przeciwpożarowa musi być podłączona do końca L przełącznika testowego prądu stykowego.W przypadku nieprawidłowego podłączenia istnieje niebezpieczeństwo porażenia prądem.

4. Podłącz oscyloskop, przetestuj próbkę, a następnie podłącz zasilanie za linią B-terminal i nie podłączaj linii testowej, gdy zasilanie jest podłączone.
