Testowanie w gospodarstwie domowym Mechaniczne pionowe urządzenie do badania udarności IEC60068-2
| Standard: | IEC60068 | Energy / J: | 2J, 5J, 10J, 20J |
| Conduit: | Związane z wysokością upadku | Impact point: | Cały dolny obszar |
| Height of Impact point: | 0-1000mm | Bottom plate: | Nylonowa płyta podstawy |
| Weight: | Approx. Około. 200kgs 200kg | Dimensions: | 1230x1080x1780mm |
| High Light: | Mechaniczne urządzenie do badania udarności pionowej,urządzenie do badania udarności w pionie w gospodarstwie domowym,urządzenie do badania udarności IEC60068-2 |
||

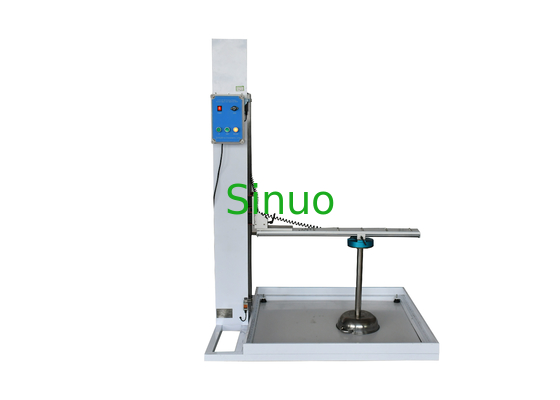

IEC60068-2 Testowanie w gospodarstwie domowym Mechaniczne pionowe urządzenie do badania udarności
Wprowadzenie produktu do mechanicznego pionowego aparatu do badania udarności:
Urządzenie do mechanicznego testu udarności pionowej IK07-IK10 zostało zaprojektowane i wyprodukowane zgodnie ze standardowymi wymaganiami IEC60068-2-75, IEC60598-1, IEC62262 itp.
Służy do badania odporności na uderzenia obudów domowych i podobnych produktów elektronicznych i elektrycznych oraz ich akcesoriów, opraw oświetleniowych itp. w celu oceny poziomu bezpieczeństwa i poziomu wytrzymałości produktów.
Zasada polega na tym, że uderzający element jest uwalniany swobodnie na określonej wysokości przez rurę wahadła o długości 1 m, uderzając próbkę w najniższym punkcie w kierunku pionowym, po zamianie energii potencjalnej grawitacji na energię kinetyczną, aby osiągnąć cel uderzenia test na próbce.
Parametry techniczne dla mechanicznego aparatu do badania udarności pionowej:
| Energia / J | 2J, 5J, 10J, 20J |
|
Uderzające elementy (Masa ekwiwalentna) |
500 g, 1,7 kg, 5 kg, 5 kg, proszę odnieść się do poniższej tabeli 1 |
| Przewód | Każdy element uderzający wyposażony jest w dedykowaną rurkę, długość rurki związana jest z wysokością upadku, patrz tabela 1 |
| Punkt uderzenia | Urządzenie ma prowadnice osi X i Y, które przesuwają urządzenie zwalniające po całym dolnym obszarze |
| Wysokość punktu uderzenia | 0-1000mm, regulowany elektrycznie |
| Wysokość upadku | Proszę odnieść się do tabeli 1, ustalonej przez przewód |
| Metoda wydania | Zwolnienie elektromagnesu |
| Płyta dolna | Grubość nylonowej płyty podstawy 8mm, twardośćHRR85-100,1000m×1000m |
| Wymiary sprzętu | Około.1230 mm (dł.) x 1080 mm (szer.) x 1780 mm (wys.) |
| Waga sprzętu | Około.200 kg |
Tabela 1 Wysokość upadku:
| Energia /J | 0,14 | 0,2 | (0.3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Masa równoważna /kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1,7 | 5 | 5 | 10 |
| Wysokość upadku ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| uwaga 1, zob. uwaga 3.2.2;Uwaga 2, jednostka energii tej części dżula (J) jest wyprowadzona ze standardowego przyspieszenia ziemskiego (g), cała wartość g round: 10m/s2. | |||||||||||||||
