Szczegóły Produktu:
Zapłata:
|
Grubość ściany: | 2 mm | Ilość naczyń: | 5 szt |
---|---|---|---|
Funkcja naczyń: | Próba zagotowania wody | Materiał naczyń: | 6061 Aluminium |
Marka: | Sinuo | Gwarancja: | 1 rok |
High Light: | Test płyt grzewczych Niepolerowane komercyjne naczynia aluminiowe,IEC60335-2-9 Niepolerowane komercyjne naczynia aluminiowe |

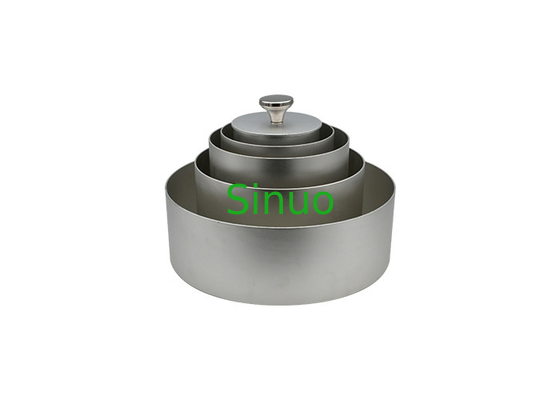

IEC60335-2-9 Niepolerowane naczynia aluminiowe o jakości handlowej do testu płyt grzejnych
Informacje o produkcie dla statków:
Naczynie spełnia wymagania normy IEC60335-2-9:2016 punkt 3.1.9.108 i 15.2 rysunek 103, IEC 60335-2-6:2018 punkt 15.2 rysunek 101 itd. Jeden zestaw zawiera Ф110 mm, Ф145 mm, Ф180 mm, Ф220 mm, Ф300mm, łącznie 5 szt.
Naczynie symuluje urządzenie do gotowania, które jest umieszczone na płycie grzejnej.Naczynie jest wykonane z niepolerowanego aluminium o jakości handlowej.
Parametry techniczne dla statków:
Średnica strefy gotowania mm | Przybliżony wymiar | ||
A mm |
B mm |
C mm |
|
≤110 | 110 | 140 | 8 |
>110≤145 | 145 | 140 | 8 |
>145≤180 | 180 | 140 | 9 |
>180≤220 | 220 | 120 | 10 |
>220≤300 | 300 | 100 | 10 |
UWAGA: Podstawa naczynia nie może być wypukła.Wklęsłość podstawy naczynia nie powinna przekraczać 0,05 mm.
Rzeczywisty rozmiar inspekcji w poniższej tabeli:
Średnica zewnętrzna | B | C | Materiał | Z pokrywką |
110 | 2 | 8.05 | AL6061 | Z pokrywką |
145 | 1.9 | 8.04 | AL6061 | Z pokrywką |
180 | 1.925 | 8,98 | AL6061 | Z pokrywką |
220 | 1.995 | 9,99 | AL6061 | Z pokrywką |
300 | 1.999 | 10.02 | AL6061 | Z pokrywką |
Procedury testowe i działaniedla statków:
Proszę zapoznać się z odpowiednimi normami.
Weź IEC60335-2-9:2016 klauzula 3.1.9.108 i 15.2 rysunek 103:
Płyty grzejne, inne niż indukcyjne, działają z naczyniami zawierającymi wodę.Naczynia wykonane są z niepolerowanego aluminium o jakości handlowej, mają płaskie dno i są przykryte pokrywką.Odpowiednie naczynie pokazano na rysunku 103. Elementy sterujące ustawia się na najwyższe ustawienie, aż woda się zagotuje, a następnie reguluje tak, aby woda się gotowała.Dodaje się wodę, aby utrzymać poziom podczas gotowania na wolnym ogniu.
Uwaga 1: Pokrywa jest umieszczona w taki sposób, aby para nie miała wpływu na test.
W przypadku wszystkich pól grzejnych średnica dna naczynia jest w przybliżeniu równa średnicy strefy gotowania, a ilość płynu jest podana w Tabeli 101. Naczynie jest ustawione centralnie na strefie gotowania.
Uwaga dla statków:
1. Uważaj, aby nie uszkodzić kształtu urządzenia (np. zarysowanie, zgięcie itp.).
2. Chronione przed kurzem i wilgocią, aby uniknąć utleniania wpływającego na dokładność wymiarową.
