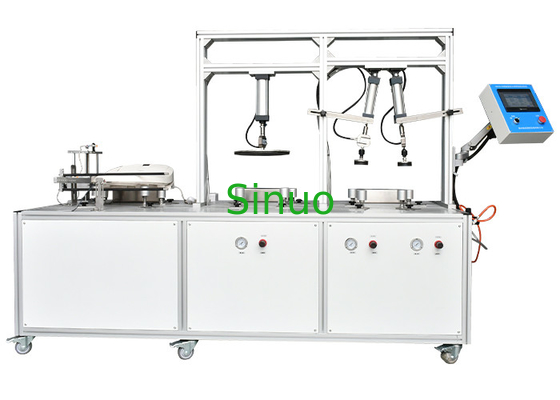

IEC 60335-2-84 Kompleksowa maszyna do testowania wytrzymałości mechanicznej deski sedesowej
| Test Station: | Trzy stacje | Driving method: | Tryb napędu cylindra |
| Pressure range: | 0～2000N | Accuracy: | Klasa 0,5 |
| Cylinder diameter: | φ50mm | Cylinder stroke: | 125 mm |
| Force time: | 0-99,9 s | Force angle: | Nastawny |
| High Light: | Kompleksowa maszyna do testowania wytrzymałości mechanicznej,IEC 60335-2-84 Kompleksowa maszyna do testowania wytrzymałości mechanicznej |
||
IEC 60335-2-84 Kompleksowa maszyna do testowania wytrzymałości mechanicznej deski sedesowej
Standard dla kompleksowej maszyny do testowania wytrzymałości mechanicznej:
IEC 60335-2-84 „Elektryczny sprzęt do użytku domowego i podobnego. Bezpieczeństwo. Część 2-84: Wymagania szczegółowe dotyczące toalet”
JC/764-2008 „Deska sedesowa i pokrywa”
Parametr techniczny kompleksowej maszyny do testowania wytrzymałości mechanicznej:
| Stacja testowa | Trzy stacje mogą testować niezależnie w tym samym czasie (1 stacja do testu wahadłowego, 1 stacja do testu ciśnienia statycznego, 1 stacja do otwierania i zamykania, zwalniania i 1 stacja do testu silnego ciśnienia) |
| Działanie funkcjonalne i sposób prowadzenia | Test wahadłowy przyjmuje tryb napędu cylindra, test uderzenia przyjmuje tryb napędu cylindra, a testy otwierania i zamykania, powolnego opadania i silnego ciśnienia przyjmują tryb napędu serwomotoru (należy wymienić osprzęt) |
| Tryb siły obrotu i uderzenia | Butla jest pod ciśnieniem i regulowana poprzez regulację zaworu gazowego przez czujnik ciśnienia |
| Zakres i dokładność czujnika ciśnienia obciążenia | 0～2000N Klasa dokładności 0,5 |
| Specyfikacje siłowników obrotu | Średnica wewnętrzna cylindra φ50mm, skok 125mm |
| Specyfikacja płyty prasy | Średnica φ76,2mm, grubość 19mm |
| Lewa i prawa siła czasu | 0-99,9 S (regulowany) |
| Lewy i prawy kąt siły | Kąt siły jest regulowany |
| Specyfikacje cylindrów statycznych | Wewnętrzna średnica cylindra wynosi φ63 mm, skok wynosi 150 mm, a przedni koniec jest połączony ze stalowym blokiem Φ160 mm * 10 mm (pod stalowym blokiem znajduje się podkładka gumowa, grubość wynosi 13 mm, a twardość Shore'a wynosi 65 ±5) |
| Częstotliwość testowa | 10-20 razy/min |
| Kąt otwarcia i zamknięcia | ≥70° regulowany |
| Czas otwarcia i zamknięcia | 0-99,9 S (regulowany) |
| Silnik otwierania i zamykania | Serwo Panasonic 400W |
| Metoda kontroli | 7-calowy ekran dotykowy Weinview + sterowanie Mitsubishi PLC |
| Struktura | Industrialna rama aluminiowa + platforma |
| Rozmiar | Około 2500X700X1400 mm |
| Czas na test | Można ustawić 0-999999 razy |
| Zasilacz | AC220V, 60Hz, 2KW |
Treść testu dla kompleksowej maszyny do testowania wytrzymałości mechanicznej:
1. Otwieranie i zamykanie pierścienia gniazda.
2. Test żywotności wolno opadającej funkcji.
3. Silna próba ciśnieniowa.
4. Test wymachu.
5. Próba ciśnienia statycznego.
