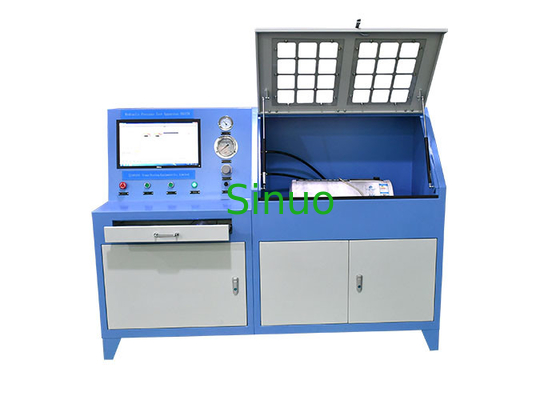

IEC 60335-2-24 Urządzenie do badania ciśnienia hydraulicznego do badania odporności na ciśnienie
| Power required: | 220V, 60Hz | High pressure: | 0-48 MPa |
| Pressurization speed: | 0-2,5 MPa/S | Measure accuracy: | ±0,5% FS |
| Test station: | pojedynczy | Exhaust system: | automatyczny |
| Test medium: | Woda | Test volume: | 30L |
| High Light: | IEC 60335-2-24 Urządzenie do badania ciśnienia hydraulicznego,urządzenie do badania ciśnienia hydraulicznego 2 |
||
IEC 60335-2-24 Urządzenie do badania ciśnienia hydraulicznego do badania odporności na ciśnienie
Informacje o produkcie dotyczące urządzenia do testowania ciśnienia hydraulicznego:
Ta maszyna testująca jest zgodna z normą IEC60335-2-24:2017, klauzula 22.7 i klauzula 22.103 itd.
Służy do badania odporności na ciśnienie i szczelności urządzeń sprężających wykorzystujących łatwopalne czynniki chłodnicze oraz urządzeń wykorzystujących transkrytyczne układy chłodnicze.
Główne elementy tej maszyny przyjmują dojrzałe produkty niezależnie produkowane przez naszą firmę.
- System rurociągów przyjmuje połączenie nie spawane.
- Układ płynu testowego jest oddzielony od układu płynu napędowego, co jest wygodne do kontroli temperatury testowej i dywersyfikacji mediów testowych.
- Sterowanie komputerowe.
- Oprogramowanie jest napisane przez LABVIEW (sterowanie komputerowe).
- Podczas testu kompensacja ciśnienia może być przeprowadzona automatycznie;ciśnienie gwałtownie spada po osiągnięciu czasu, a system automatycznie przestaje zwiększać ciśnienie.
- Specjalnie zaprojektowane oprzyrządowanie ochronne może skutecznie chronić operatorów i sprzęt przed uszkodzeniami spowodowanymi wybuchem.
- Zrealizuj funkcję sterowania komputerowego, operator może dowolnie ustawić czas napełniania wodą i wydechu, czas utrzymywania ciśnienia, czas czyszczenia inflacji i ciśnienie próbne.Podczas eksperymentu można dowolnie ustawić jedno- lub wieloetapowy test utrzymywania ciśnienia lub operator może bezpośrednio przetwarzać test piaskowania po teście utrzymywania ciśnienia.Szybkość zwiększania ciśnienia może być utrzymywana na stałym poziomie, możliwa jest bezstopniowa regulacja, dane testowe i parametry krzywej mogą być wyświetlane w czasie rzeczywistym, wyniki testów mogą być automatycznie zapisywane, a raporty z testów mogą być drukowane dowolnie.(sterowanie komputerowe)
Parametry techniczne urządzenia do badania ciśnienia hydraulicznego:
Wymagane zasilanie: 220 V, 60 Hz
Wysokie ciśnienie: 0-48 MPa
Szybkość zwiększania ciśnienia: stosunek można kontrolować, zakres regulacji 0-2,5 MPa / S
Dokładność pomiaru: ± 0,5% FS
Czas utrzymywania ciśnienia: dowolnie ustawiony, z sekundami jako jednostką czasu.
Akwizycja danych: szybka karta akwizycji American NI, szybkość akwizycji wynosi 100 000 razy/S.
Rekord szczytowy: zarejestrowany przez oprogramowanie Labview
Stacja testowa: Pojedyncza
Układ wydechowy: automatyczny
Medium testowe: Czysta woda
Objętość: 30L
Temperatura: temperatura pokojowa
System sterowania: automatyczny sterowany przez komputer
Komputer: Dell
Oprogramowanie sterujące: oprogramowanie Labview
Raport z testu: pakiet Microsoft Office
Wymiary i waga sprzętu: dł. 1800mm* szer. 700mm*wys. 1330mm, ok.190 KG
Skład wyposażenia i charakterystyka aparatury do badania ciśnienia hydraulicznego:
1 Hydrauliczna maszyna testująca wykorzystuje elektryczną pompę do testowania ciśnienia jako źródło zasilania i steruje zaworem elektromagnetycznym za pomocą przetwornika ciśnienia i karty przechwytującej w celu przeprowadzenia testu.
2 Komputerowe stanowisko kontrolne i testowe przyjmuje zintegrowaną strukturę, lewa strona to część kontrolna, prawa strona to stanowisko testowe.Struktura jest rozsądna, a układ jest piękny.
3 Komputerowe oprogramowanie sterujące i operacyjne
4 Komputer automatycznie steruje systemem
4.1 Komputer wyświetla przebieg testu.
4.2 Prędkość zwiększania ciśnienia jest regulowana, zmiany ciśnienia można wykrywać w czasie rzeczywistym, można wyprowadzać krzywą dynamiczną.
4.3 Istnieje specjalny program testowy, operator może ustawić ciśnienie testowe i czas testu oraz inne dane testowe, system automatycznie wygeneruje i wydrukuje raporty testowe w czasie rzeczywistym, wyświetli krzywe testowe i parametry oraz zapisze wyniki testu.
4.4 Angielski interfejs operacyjny, który jest zwięzły i wygodny, aktualizacja i konserwacja oprogramowania sterującego jest prosta.
4.5 funkcja nagrywania i wyjścia:
(1) Krzywa czas-ciśnienie (konfiguracja standardowa)
(2) Dane eksperymentalne są zapisywane w pliku Excel w celu łatwego dostępu, przechowywania i modyfikacji
(3) System może natychmiast wygenerować raport do wydrukowania z krzywej czas-ciśnienie, ustawienia, interfejsy i parametry można zmienić zgodnie z wymaganiami użytkownika.
(4) Jednostka czasu testu: sekunda
(5) Jednostka ciśnienia: MPa
(6) Operator może ustawić wielopoziomowe ciśnienie próbne i czas utrzymywania ciśnienia.Komputer automatycznie generuje krzywą wzorcową.Ciśnienie jest stabilne na ustawionej wartości podczas utrzymywania ciśnienia.Ma funkcję porównywania rzeczywistej krzywej z krzywą standardową.Dwie krzywe są wyświetlane na tym samym wykresie w tym samym czasie.
4.6 Typowe procedury testowe, które można wyposażyć, są następujące:
Stałe zwiększanie ciśnienia - utrzymywanie ciśnienia - uwalnianie ciśnienia:
Środki ostrożności i konserwacja urządzenia do testowania ciśnienia hydraulicznego:
1 Proszę zamknąć drzwi komory przed wykonaniem testu, aby uniknąć obrażeń ciała w wyniku wybuchu.
2 Proszę obserwować poziom wody podczas napełniania zbiornika wodą, aby zapobiec przelaniu się wody.Proszę dodać czystą wodę do zbiornika na wodę.
3 Jeśli ciśnienie w rurociągu nie zostanie obniżone do „0”, przed wyładowaniem próbki operator powinien nacisnąć przycisk „Uwolnienie ciśnienia” i poczekać, aż ciśnienie w rurociągu spadnie do „0”.
4 Wylej wodę ze zbiornika na wodę, jeśli sprzęt testowy nie będzie działał przez dłuższy czas i wyczyść go szmatką.
5 Po każdym teście wyczyść wnętrze komory.
6 Proszę odłączyć zasilanie i źródło powietrza, gdy maszyna testowa nie działa.
