Szczegóły Produktu:
Zapłata:
|
Opór: | 2,5 Ω/m ±20% | Materiał: | 63% Cu / 37% Zn |
---|---|---|---|
długość: | 1m | Średnica: | Ф2±0,2 mm |
Standard: | IEC 60598-1 | Gwarancja: | Bezpłatna gwarancja |
High Light: | IEC 60598-1 Łańcuch testowy,Łańcuch testowy wzrostu temperatury |

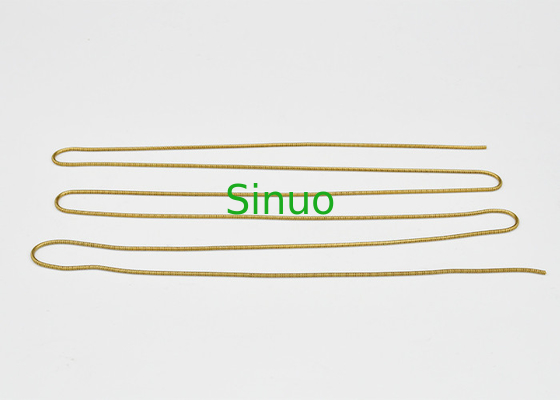

Łańcuch testowy opraw oświetleniowych Części SELV Badanie wzrostu temperatury IEC 60598-1
Normy i klauzule dotyczące łańcucha testów:
IEC 60598-1:2014 „Oprawy oświetleniowe – Część 1: Wymagania ogólne i badania”, punkt 4.26 i rysunek 29
Próbki i ograniczenia dotyczące łańcucha testowego:
Oprawy nieizolowane z dostępnymi częściami SELV o przeciwnej polaryzacji
Zasada testu dla łańcucha testowego:
Łańcuch testowy o odpowiedniej długości z niepowlekanego metalu, posiadający ogniwa i wykonany z 63% Cu / 37% Zn, o wartości rezystancji 2,5 Ω/m ±20% przy rozciąganiu z obciążeniem 200 g/m, współpracuje z test obciążenia, aby uzyskać test wzrostu temperatury zwarcia dla nieizolowanych dostępnych części SELV o przeciwnej polaryzacji
Struktura dla łańcucha testowego:
Wykonane z 63% Cu / 37% Zn
Wniosek o łańcuch testowy:
Używany do przetwarzania niezamierzonych testów wzrostu temperatury zwarcia dla nieizolowanych, dostępnych części SELV o przeciwnej biegunowości, w celu sprawdzenia, czy zapewniono odpowiednie środki zapobiegające pogorszeniu bezpieczeństwa.
Parametry techniczne dla łańcucha testowego:
Materiał | 63% Cu / 37% Zn |
Wymiary i kształt | Zgodny z normą IEC 60598-1:2014 rysunek 29, średnica: Ф2±0,2 mm, metalowy łańcuszek składa się z ogniw, niepowlekany |
Opór | 2,5 Ω/m ±20% przy rozciąganiu z obciążeniem 200 g/m |
Metoda badania |
1. Wartość rezystancji łańcucha testowego należy sprawdzić przed każdym pomiarem, aby upewnić się, że wartość rezystancji wynosi 2,5 Ω/m ±20% przy rozciąganiu z obciążeniem 200 g/m. 2. Zmierz odległość między biegunami części SELV, zaznacz X, jednostka: cm. 3. Nałóż łańcuch testowy na próbkę, odważniki = 15×X lub maksymalna waga 250g powinna być zawieszona na każdym końcu łańcucha testowego. 4. Termoelement umieszcza się w odpowiednim miejscu badanej próbki i podłącza do urządzenia do pomiaru temperatury. 5. Uzyskaj dostęp do 0,9-1,1-krotności napięcia znamionowego, aby przetestować próbkę. 6. Monitorować, czy łańcuch testowy nie stopi się lub jakakolwiek część próbki do badania typu nie osiągnie temperatury przekraczającej wymaganą normę (patrz IEC 60598-1:2014 tabele 12.1 i 12.2) |
