MOQ: | 1 |
Cena £: | negocjowalne |
Standardowe Opakowanie: | Obudowa ze sklejki |
Okres dostawy: | 30 dni |
Metoda płatności: | T/T |
Wydajność dostaw: | 10 zestawów / miesiąc |

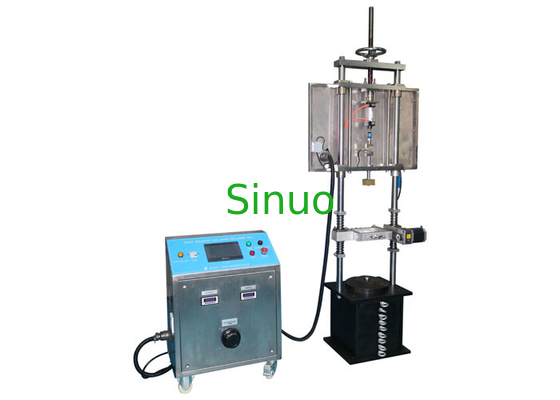

Urządzenie do badania wytrzymałości udarowej młota elektrycznego do narzędzi elektrycznych IEC 60745-2
Informacje o produkcie dotyczące aparatury do badania wytrzymałości udarowej młota elektrycznego:
Norma: IEC 60745-2-1: Wymagania szczegółowe dotyczące wiertarek i wiertarek udarowych, punkt 17;IEC 60745-2-6: Wymagania szczegółowe dotyczące młotów, rozdział 17 i rysunek 103.
Zastosowanie: To urządzenie ma zastosowanie do testu trwałości ręcznej obsługi silnika
elektronarzędzia o mocy nie większej niż 2,5 kW.
Próbka testowa: młoty elektryczne, wiertarki elektryczne i wiertarki udarowe
Cecha: Urządzenie testowe jest zgodne z wymaganiami normy IEC 607465-2-6 rysunek 103, załaduj młot lub wiertarkę, używaj go w sposób przerywany, sprawdź, czy podczas normalnego użytkowania elektrycznego młota lub wiertarki pojawia się zagrożenie elektryczne lub mechaniczne.
Elementy wyposażenia są następujące:
1, elektryczna szafa sterownicza zawierająca PLC, 7-calowy ekran dotykowy, panel sterowania, obciążenie (regulowane napięcie 0-250 V, wyświetlacz napięcia i prądu);
2, urządzenie mechaniczne, jak pokazano na rysunku 103, zawierające 360 kilogramów stalowej podstawy, w tym głowicę uderzeniową, stalową płytę i uchwyt.
Funkcje testowe dla aparatury do badania wytrzymałości udarowej młota elektrycznego:
1. Brak testu obciążenia:Wszystkie młoty, w tym młoty tylko w trybie wiertarki, są montowane pionowo w aparacie testowym, jak pokazano na rysunku 103, i pracują przy napięciu 1,1-krotności wartości znamionowej przez 12 godzin, a następnie działają przy napięciu 0,9-krotności wartości znamionowej przez 12 godzin.Każdy cykl obejmuje okres działania 30 s i okres odpoczynku 90 s, podczas którego narzędzie pozostaje wyłączone.Podczas testu, na każdym napięciu testowym, młotek umieszczony w trzech różnych kierunkach (poziomo, pionowo, pionowo), każda pozycja czasu pracy narzędzia około 4 godzin.
2. Test obciążenia:Wszystkie młoty, w tym młoty tylko w trybie wiertarki, montuje się pionowo w aparacie badawczym, jak pokazano na rysunku 103, i pracuje przy napięciu znamionowym lub przy średniej wartości zakresu napięcia znamionowego przez cztery okresy po 6 godzin każdy, przy czym przerwa między tymi okresami wynosi co najmniej 30 minut.
Podczas tych testów młoty są uruchamiane w sposób przerywany, a każdy cykl obejmuje 30-sekundowy okres działania i 90-sekundowy okres spoczynku, podczas którego narzędzie pozostaje wyłączone.
Podczas testów do młota przykładana jest siła osiowa zapewniająca stabilną pracę mechanizmu udarowego poprzez sprężysty ośrodek.
Jeżeli wzrost temperatury jakiejkolwiek części narzędzia przekracza wzrost temperatury ustalony podczas badania w ppkt 12.1, stosuje się wymuszone chłodzenie lub okresy odpoczynku, przy czym okres odpoczynku jest wyłączony z określonego czasu pracy.
Parametry techniczne aparatury do badania wytrzymałości udarowej młota elektrycznego:
NIE. | Przedmiot | Specyfikacje |
1 | Zasilacz | 220V/50Hz |
2 | Źródło powietrza | 5~8 barów |
3 | Sterowanie elektryczne | PLC i 7-calowy ekran dotykowy |
4 | Napięcie obciążenia | Regulowany 0-250V, aktualny wyświetlacz |
5 | Kąt obrotu bez obciążenia | 0 °, 90 °, 180 °, można sterować ręcznie zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara |
6 | Prędkość obrotowa bez obciążenia | 0-360°/s, ustawienie wstępne |
7 | Włącz czas | 0-999,9 s, ustawienie wstępne |
8 | Czas wyłączenia | 0-999,9 s, ustawienie wstępne |
9 | Czas na test | 0-9999h, ustawienie wstępne |
10 | Całkowity czas testu | 0-9999h, ustawienie wstępne |
11 | Czas przerwy | 0-9999 min, ustawienie wstępne |
12 | Ciśnienie obciążenia | 100,125,150,175,200,250,300,350,400N preset |
13 | Głowica uderzeniowa | 0,7,1,4,2,3,3,4 kg (w tym uchwyt łączący), stosować zgodnie z tabelą 101 |
14 | Stalowa piłka | Φ38mm |
15 | Blachy stalowej | 100,140,180,220mm, stosować zgodnie z tabelą 101 |
16 | Gumowa płytka | Zestaw 4, pasujący do stalowej płyty i stalowej podstawy |
17 | Stalowa podstawa | waga podstawowa 90kg, wyposażona w 9 szt. obciążników po 30kg |
18 | Wymiar wyposażenia |
Szafa sterownicza 600mm*400mm*750mm, ok.100kg Stojak testowy 400 mm * 400 mm * 2000 mm, ok.450 kg |
