IEC 60335-2 Sprzęt do badania ścieralności dla węża do pralki z prądem
| Crank Rotation Speed: | 30r/min | Hose Moving Distance: | 300mm |
| Test Mass: | 1KG | Abrasive Belt: | P100 |
| Control Method: | PLC control | Display: | Touch Screen |
| Test Station: | One station | Drive Mode: | Motor drive |
| High Light: | IEC 60335-2 Sprzęt do badania ścieralności,Sprzęt do badania ścierania do przenoszenia prądu,Sprzęt do testowania ścierania PLC |
||

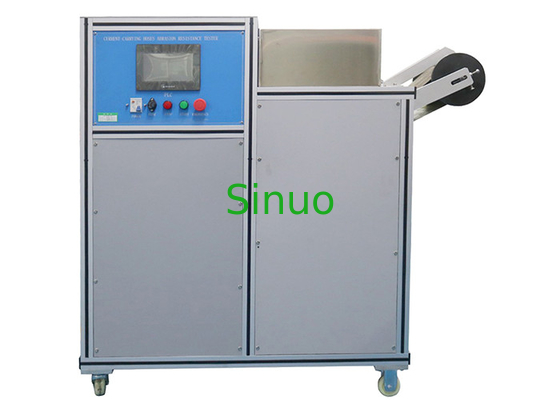

IEC 60335-2 Sprzęt do badania ścieralności dla przewodzącego prąd węża do pralki
Przegląd produktów do sprzętu do badania ścieralności:
To urządzenie do badania odporności na ścieranie węży przewodzących prąd spełnia normę IEC60335-2-2, klauzula 21.102 rysunek 101. Odpowiednie do sprawdzania odkurzaczy lub urządzeń czyszczących z zasysaniem wody węże przewodzące prąd muszą być odporne na ścieranie.
Sprzęt jest kontrolowany przez PLC i obsługiwany za pomocą ekranu dotykowego.Silnik napędza mechanizm korbowy, aby obracał się z prędkością 30 obr./min, a próbka rury przewodzącej prąd jest przesuwana ruchem posuwisto-zwrotnym 100 razy do przodu i do tyłu o 300 mm przez korbowód.Jednocześnie podeprzeć wąż obracającą się gładką rolką i przymocować pas płótna ściernego do zewnętrznej krawędzi rolki, poruszając się z prędkością 0,1m/min.Materiałem ściernym płótna szmerglowego jest korund, a wielkość cząstek wynosi P100, zgodnie z przepisami ISO 6344-2.Na drugim końcu węża zawieszony jest ciężarek o masie 1 kg, który służy jako prowadnica zapobiegająca obracaniu się węża.W najniższym położeniu maksymalna odległość ciężarka od środka rolki wynosi 600 mm.Po badaniu izolacja podstawowa powinna być wolna od przecieków, a między podłączonymi przewodami a roztworem soli przeprowadza się próbę wytrzymałości elektrycznej 16.3.
Parametry techniczne sprzętu do badania ścieralności:
| Zasilacz | AC220V±10%/50-60Hz |
| Sterowanie i działanie | Inteligentne sterowanie elektryczne PLC, obsługa ekranu dotykowego |
| Stacja robocza | Jedna stacja |
| Prędkość obrotowa korby | 30r/min, można ustawić |
| Pozioma odległość ruchu węża | 300 mm |
| Szybkość poruszania się pasa tkaniny ściernej | 0,1m/min |
| Czasy testów | 0-999999 razy, można ustawić |
| Pas ścierny | Ziarno korundu P 100, zgodnie z normą ISO 6344-2. |
| Waga masy | 1 kg |
| Masa ma maksymalną odległość od środka rolki | 600 mm |
| Rozmiar i waga | 1000×900×1450mm, 180kg |
Procesy testowe sprzętu do badania ścieralności:
Jeden koniec węża jest przymocowany do korbowodu mechanizmu korbowego pokazanego na rysunku 101. Korba obraca się z prędkością 30 obrotów na minutę, co powoduje, że koniec węża porusza się poziomo do tyłu i do przodu na odległość 300 mm.
Wąż podtrzymywany jest przez obracający się gładki wałek, po którym przesuwa się pas płótna ściernego z prędkością 0,1 m/min.Materiałem ściernym jest korund o ziarnistości P 100, zgodnie z normą ISO 6344-2.Masa 1 kg jest zawieszona na drugim końcu węża, który jest prowadzony tak, aby uniknąć obracania się.
W najniższym położeniu masa ma maksymalną odległość 600 mm od środka rolki.
Test testowy przeprowadza się dla 100 obrotów korby.
Po teście nie należy odsłonić izolacji podstawowej i przeprowadzić próbę wytrzymałości elektrycznej, o której mowa w punkcie 16.3, między połączonymi ze sobą przewodami i roztworem soli.
