ISO 23953-2 Horyzontalna maszyna do badania otwierania i zamykania pokrywy zamrażarki

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Pułapka ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	5 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN1201-S1

Moc wejściowa:

AC220V 50HZ, 5kW

sterowanie elektryczne:

Kontrola PLC

Tryb jazdy:

Siłownik

Przedmioty testowe:

Pokrywka przesuwna zamrażarki

stacja testowa:

1 stacja

Ramię robota:

2 zestawy

Uderzenie otwierające pokrywę:

0-500 mm±0,1 mm

Czas pauzy pokrywy:

0-9999S

Podkreślić:

Maszyna do badania otwierania i zamykania pokrywy

Maszyna do badania zamknięcia pokrywy zamrażarki

Opis produktu

ISO 23953-2 Horyzontalna maszyna do badania otwierania i zamykania pokrywy zamrażarki

Przegląd systemu:

Maszyna do badania poziomego otwierania i zamykania pokrywy zamrażarki jest zaprojektowana i wyprodukowana zgodnie z rozdziałem 5.3.3.2 normy ISO 23953-2:2015(E) i wymogów indywidualnych klientów. Jest stosowany do badania trwałości otwierania i zamykania poziomej pokrywy przesuwki zamrażarki,stosowane również do przesuwania pokrywy podczas badania wydajności energetycznej zamrażarkiJest to dedykowany, w pełni zautomatyzowany sprzęt testowy, który jest odpowiedni dla działów testowych, takich jak agencje testowe i certyfikujące, laboratoria fabryczne itp.

To urządzenie przyjmuje inteligentne sterowanie PLC z dojrzałą technologią, equipped with 2 sets of position-adjustable action actuators and mechanical fixture structures to clamp the handles on the surface of the freezer slide lids (also come with 2 sets of vacuum suction cups to meet the needs of different samples)Jednocześnie jest wyposażony w kolorowy ekran dotykowy LCD jako standardowy, który może wstępnie ustawić utwór otwierający, prędkość otwierania i zamykania oraz czas przerwy otwierania i czas przerwy,aby naprawdę symulować otwieranie i zamykanie pokrywy zamrażarki ręcznie, aby osiągnąć inteligentną metodę sterowania, jedną maszynę z wieloma funkcjami.

Zasada wyposażenia:

sterowane przez PLC, obsługiwane przez inteligentny ekran dotykowy, serwomotor napędza manipulatory,i napędza zacisk, aby utrzymać uchwyt pokrywy zamrażarki (lub odkurzacz próżniowy, aby wysysać powierzchnię pokrywy zamrażarki), dzięki czemu może otwierać i zamykać pokrywy w ruchu liniowym.

Przepływ procesu:

Lodówka
Krok	Zawartość	Czas wykonania
Krok 1	Otwórz pokrywę i zamknij	Trzy minuty.
Krok 2	Otwórz pokrywę do > 80%	1s
Krok 3	Trzymaj otwarte.	13 lat
Krok 4	Zamknij pokrywę	1s
Krok 5	Trzymaj to zamknięte.	5 minut 45 sekund.
Krok 6	Powtórz kroki 2-5	11h54min
Krok 7	Trzymać zamknięte	12h
Zamrażarka
Krok 1	Otwórz pokrywę i zamknij	Trzy minuty.
Krok 2	Otwórz pokrywę do > 80%	1s
Krok 3	Trzymaj otwarte.	4s
Krok 4	Zamknij pokrywę	1s
Krok 5	Trzymaj to zamknięte.	9min54s
Krok 6	Powtórz kroki 2-5	11:50 min.
Krok 7	Powtórzenie zamknięte II	12h

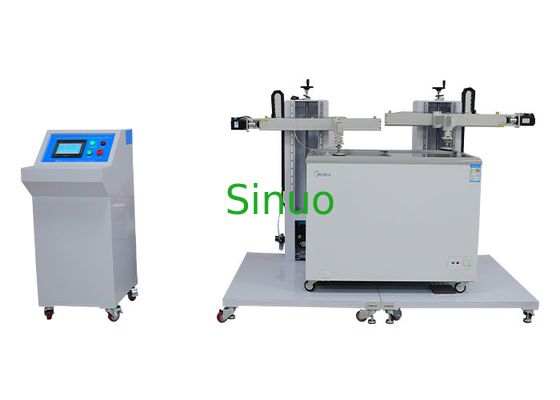

Struktura maszyny badawczej, jak pokazano na rysunku poniżej, przyjmuje się ogólną strukturę ramy, a próbkę umieszcza się na dolnej płytce urządzenia,tak że względny ruch jest wewnętrznym naprężeniemNa płytce dolnej zainstalowano dwie konstrukcje kolumn, a każda kolumna zawiera jeden zestaw mechanizmów otwierania i zamykania pokrywy, jak pokazano na rysunku 1.W tym samym czasie, urządzenie do ustawiania pozycji zamrażarki jest zainstalowane na spodniej płytce, która może zacisnąć i zamocować przednią, tylną, lewą, prawą i tylną stronę zamrażarki.

ISO 23953-2 Horyzontalna maszyna do badania otwierania i zamykania pokrywy zamrażarki 0

Parametry techniczne:

Nie, nie, nie.	Projekt	Zawartość
1	Moc wejściowa	AC220V 50HZ, 5kW
2	Elektryczne sterowanie	Inteligentne sterowanie Mitsubishi PLC
3	Interfejs operacyjny	Weinview 7-calowy kolor interfejsu człowiek-maszyna obsługa ekranu dotykowego
4	Tryb jazdy	Serwo silnik + precyzyjna platforma przesuwna
5	Zakres próbek	Te same rodzaje próbek jak na rysunku 2 WDH= ((60~214cm) × ((45~70cm) × ((70~90cm)
6	Przedmioty testowe	Badanie trwałości pokrywy przesuwki zamrażarki
7	Stacja badawcza	1 stacja, może testować lodówkę poziomą z lewą i prawą pokrywką przesuwną
7	Kolumna	Pozycja pokrywy przesuwki może być dopasowana poprzez regulację wysokości pozycji manipulator i pozycji kubka ssania na kolumnie
8	Ramię robotowe	2 zestawy manipulatorów do zmian otwierania i zamykania pokrywek, regulowalne pozycje zacisku (tj. regulowalne w kierunku długości i wysokości), odpowiednie do pokrywek przesuwnych zamrażarki o różnej szerokości
9	Struktura adsorpcji	1. urządzenia mechaniczne do zaciskania, typu przełącznikowego, 2 zestawy 2. odkurzacze próżniowe, 2 zestawy
10	Uderzenie otwierające pokrywę	0-500mm±0,1mm można ustawić na ekranie dotykowym, regulowany z obu stron
11	Czas pierwszego otwarcia	Trzy minuty.
12	Czas przerwy otwierania pokrywy	0-9999S, można ustawić na ekranie dotykowym
13	Czas pauzy zamknięcia pokrywy I	0-99h59m59s, można ustawić na ekranie dotykowym
14	Czas pauzy zamknięcia pokrywy II	0-99h59m59s, można ustawić na ekranie dotykowym
15	Prędkość otwarcia/zamknięcia pokrywy	10-600mm/s, można ustawić na ekranie dotykowym
16	Mechanizm pozycjonowania pomocniczego zamrażarki	2 zestawy, które mogą być mocowane po obu stronach zamrażarki
17	Ramy urządzeń	W celu uzyskania największego zakresu próbki, próbka zostaje zainstalowana na spodniej płytce urządzenia.trzy dolne płyty można łatwo łączyć i rozdzielać, aby dostosować się do próbek o różnej szerokości. Wyświetlane w następujący sposób:
18	Pamięć o awarii zasilania	System ma funkcję pamięci awarii zasilania, która może nadal gromadzić działania parametrów i czasy przed awarią zasilania
19	Ochrona	Zatrzymanie awaryjne, wyciek, zwarcie, przeciążenie i inne zabezpieczenia bezpieczeństwa
20	Całkowity rozmiar i masa maszyny badawczej	Ramka WDH: szerokość 1800głębokość 1200wysokość 1400mm, około 350kg

ISO 23953-2 Horyzontalna maszyna do badania otwierania i zamykania pokrywy zamrażarki 2

ISO 23953-2 Horyzontalna maszyna do badania otwierania i zamykania pokrywy zamrażarki 3
