Szczegóły Produktu:
Zapłata:
|
| Wewnętrzny rozmiar: | 800*600*1400mm | Wielkość zewnętrzna: | 1700*1150*1960 mm |
|---|---|---|---|
| Zakres temperatury: | -20 ℃ ~ +150 ℃ | Zakres wilgotności: | 20%-98% RH |
| Wahania temperatury: | ≤±0,5℃ | Jednorodność temperatury: | ±2℃ |
| Czas ogrzewania: | ≥ 3°C/min | Czas chłodzenia: | ≥1 ℃ -1,2 ℃ /min |
| High Light: | IEC60068-2 Komora badawcza temperatury i wilgotności,Komora badawcza temperatury i wilgotności 627L |
||

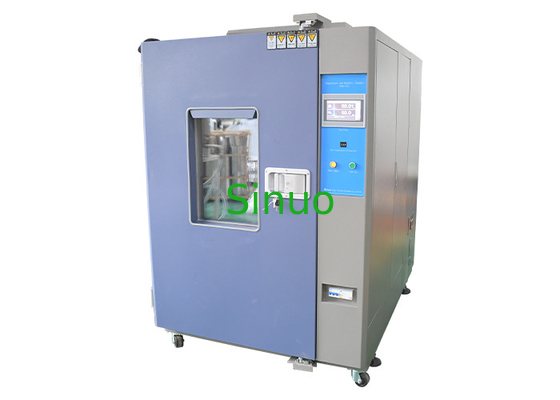

Komora do badania temperatury i wilgotności IEC60068-2 627L z niezwykle szerokim zakresem regulacji
Przegląd produktów:
Ta komora testowa służy do badania zimna, ciepła, wilgotności i suchości surowców i urządzeń, takich jak elektronika, elektrycy, urządzenia elektryczne, tworzywa sztuczne itp. Celem jest potwierdzenie niezawodności produktów podczas przechowywania i transportu w warunkach naprzemiennych wysokich i niskich temperatur ciepło i wilgotność, niezbędny sprzęt testowy wymagany przez wiele norm, takich jak IEC60335-1 klauzula 15 itp.
Jest zgodny ze standardami:
IEC60068-2-1:2007 „Badania środowiskowe – Część 2-1: Testy – Test A: Zimno, IDT”
IEC60068-2-2:2007 „Badania środowiskowe – Część 2-1: Testy – Test B – Suche ciepło, IDT”
IEC60068-2-78:2012 „Badania środowiskowe – Część 2-78: Testy – Kabina testowa: Wilgotne ciepło, stan ustalony, IDT”
IEC60068-2-30:2005 „Badanie środowiskowe – Część 2-30: Testy – Test Db: Wilgotne ciepło, cykliczne (cykl 12h+12h), IDT”
Komora temperatury i wilgotności, znana również jako komora klimatyczna lub komora środowiskowa, to wyspecjalizowany sprzęt używany do symulacji i kontrolowania warunków temperatury i wilgotności w celu testowania i oceny wydajności, niezawodności i trwałości różnych produktów i materiałów.Zapewnia kontrolowane środowisko do poddawania próbek testowych określonym poziomom temperatury i wilgotności, co pozwala na przyspieszone starzenie, testowanie wydajności i cele badawcze.Oto najważniejsze cechy i funkcje zwykle spotykane w komorach temperaturowo-wilgotnościowych:
Kontrola temperatury: Komora wyposażona jest w system kontroli temperatury, który może ogrzewać lub chłodzić wnętrze w celu osiągnięcia i utrzymania żądanych ustawień temperatury.Zakres temperatur może się różnić w zależności od konkretnego modelu i może rozciągać się od temperatur ujemnych do wysokich, w zależności od wymagań zastosowania.
Kontrola wilgotności: Komora posiada system kontroli wilgotności, który reguluje zawartość wilgoci w atmosferze komory.System ten może zapewnić precyzyjną kontrolę poziomu wilgotności względnej, umożliwiając testowanie w określonych warunkach wilgotności, takich jak środowisko o wysokiej lub niskiej wilgotności.
Programowalne ustawienia: Komory temperatury i wilgotności często posiadają programowalne ustawienia, umożliwiające użytkownikom zdefiniowanie niestandardowych profili temperatury i wilgotności dla konkretnych potrzeb testowych.Profile te mogą obejmować tempo narastania, czasy przebywania i wzorce cykli w celu symulowania warunków rzeczywistych lub określonych standardów testowania.
Jednorodność i stabilność: Komory temperatury i wilgotności zostały zaprojektowane tak, aby zapewnić równomierny rozkład temperatury i wilgotności w całym wnętrzu komory.Sprzęt zapewnia, że próbki testowe doświadczają jednakowych warunków na całym obszarze testowym.Stabilność ma kluczowe znaczenie dla utrzymania pożądanego poziomu temperatury i wilgotności przez dłuższy czas.
Okna obserwacyjne i oświetlenie: Komora może zawierać okna obserwacyjne wykonane ze szkła hartowanego lub innych przezroczystych materiałów.Okna te umożliwiają użytkownikom wizualną kontrolę i monitorowanie próbek testowych bez otwierania komory, zapewniając integralność kontrolowanego środowiska.Mogą być również obecne wbudowane systemy oświetleniowe, aby poprawić widoczność wewnątrz komory.
Funkcje bezpieczeństwa: Środki bezpieczeństwa są istotnym aspektem komór temperaturowych i wilgotnościowych.Mogą one obejmować ochronę przed przegrzaniem, wykrywanie awarii czujnika wilgotności, przywracanie zasilania po awarii zasilania oraz alarmy dźwiękowe lub wizualne ostrzegające użytkowników o wszelkich nietypowych warunkach lub awariach sprzętu.
Rejestrowanie danych i zdalne sterowanie: Wiele nowoczesnych komór do pomiaru temperatury i wilgotności oferuje możliwość rejestrowania danych w celu rejestrowania i przechowywania danych dotyczących temperatury i wilgotności podczas testów.Dane te można analizować w celu oceny wydajności produktu lub zgodności z normami.Niektóre komory zapewniają również funkcje zdalnego sterowania i monitorowania, umożliwiając użytkownikom dostęp i kontrolowanie ustawień komory z komputera lub urządzenia mobilnego.
Komory temperaturowo-wilgotnościowe są szeroko stosowane w takich gałęziach przemysłu jak elektronika, farmaceutyka, motoryzacja, lotnictwo i inżynieria materiałowa.Ułatwiają testowanie na potrzeby rozwoju produktu, kontroli jakości i celów badawczych, a także zapewniają wgląd w zachowanie materiałów i produktów w określonych warunkach temperatury i wilgotności.
Struktura:
W tej maszynie zastosowano zamkniętą komorę o następujących cechach:
O. Ma niezwykle szeroki zakres kontroli temperatury i wilgotności, aby zaspokoić różne potrzeby użytkowników.
B. Przyjmuje unikalny, zrównoważony tryb regulacji temperatury i kontroli wilgotności, aby dostosować idealną temperaturę i wilgotność otoczenia.Zdolność ogrzewania i nawilżania jest stabilna i zrównoważona, a kontrola temperatury i wilgotności charakteryzuje się dużą precyzją i stabilnością.
C. Automatyczny wybór obwodu chłodniczego: Automatyczne urządzenie sterujące ma możliwość automatycznego uruchomienia działającego obwodu chłodniczego zgodnie z ustawioną wartością temperatury, może rozpocząć chłodzenie bezpośrednio w stanie wysokiej temperatury.
W chłodnictwie zastosowano chłodzony powietrzem agregat skraplający z całkowicie zamkniętą sprężarką (importowaną).
D. Drzwi wyposażone są w okienko obserwacyjne, które ułatwia obserwację stanu testowego badanej próbki.
Parametry techniczne:
|
Ta komora testowa zabrania: Badanie lub przechowywanie próbek substancji łatwopalnych, wybuchowych i lotnych Badanie lub przechowywanie próbek substancji żrących Badanie lub przechowywanie próbek biologicznych Badanie lub przechowywanie próbek źródeł silnej emisji elektromagnetycznej Badanie lub przechowywanie próbek materiałów promieniotwórczych Badanie lub przechowywanie próbek substancji silnie toksycznych Badanie lub przechowywanie próbek, z których podczas badania lub przechowywania mogą powstawać materiały łatwopalne, wybuchowe, lotne, wysoce toksyczne, żrące i radioaktywne |
|
|
|
672L |
|
Szer. 800 mm × gł. 600 mm × wys. 1400 mm |
|
Około.Szer. 1700 mm × wys. 1150 mm × gł. 1960 mm |
|
Około 650 kg |
|
|
|
Zakres temperatur: -20 ℃～+150 ℃ |
|
(20 ～ 98)% RH (patrz tabela zakresów kontrolowanej temperatury i wilgotności, brak aktywnego obciążenia wilgocią i ciepłem)
Wykres zakresu kontrolowanej temperatury i wilgotności |
|
≤±0,5 ℃ (Wahania temperatury stanowią połowę różnicy między zmierzoną temperaturą maksymalną a minimalną temperaturą w punkcie środkowym) |
|
±2,0 ℃ (jednorodność temperatury to średnia arytmetyczna różnicy między najwyższą i najniższą temperaturą zmierzoną w każdym badaniu) |
|
≥3℃/min (nieliniowe bez obciążenia) |
|
≥1 ℃-1,2 ℃ /min (nieliniowe bez obciążenia) |
|
±3% wilgotności względnej |
|
Poziom dźwięku ≤85dB (Pomiar w dźwiękoszczelnym pomieszczeniu o temperaturze otoczenia 25°C i niskim echu; przy użyciu ważenia A sprawdzana jest średnia wartość 8 punktów; każdy punkt testowy znajduje się w odległości 1 metra od źródła hałasu i 1 metra od podłoża) |
|
|
|
1. Materiał ściany zewnętrznej: blacha stalowa walcowana na zimno, zaawansowana farba proszkowa do wytrawiania i fosforanowania 2. Materiał ściany wewnętrznej: płyta ze stali nierdzewnej SUS304 # 3. Materiał izolacji komory: sztywna pianka poliuretanowa + włókno szklane |
|
Wentylator promieniowy;wylot powietrza może regulować ilość powietrza, wysokość i objętość powietrza powrotnego |
| 4.3.Drzwi | Pojedyncze otwarte drzwi na zawiasach, wyposażone w okno obserwacyjne, lampę oświetleniową, elektryczne urządzenie grzewcze zapobiegające kondensacji okna/ościeżnicy, wielkość otworu drzwiowego: (w przybliżeniu) 0,8*0,85M |
|
Na drzwiach znajduje się jedno okienko obserwacyjne z hartowanego szkła przeciwwybuchowego z folią przewodzącą (z funkcją antykondensacyjną) 300W×400H (mm) |
|
Wentylator odśrodkowy o długiej osi |
|
Dwa wbudowane, regulowane, ruchome stojaki na tace ze stali nierdzewnej, nośność 20 kg/warstwa |
|
Użyj wirnika ze stali nierdzewnej importowanego z Tajwanu |
|
Grzejnik elektryczny ze stopu niklu i chromu |
|
Kompresor francuski Tecumseh |
|
Parownik typu żebrowego |
|
Kaskada sprężarek mechanicznych |
|
Chłodzenie powietrzem |
|
7-calowy inteligentny programowalny sterownik dotykowy LCD, marka: Weinview |
|
Φ50mm, 1szt., wyposażony w specjalny korek z gumy piankowej (znajdujący się po lewej stronie komory)
|
|
Wyposażony w trójkolorowe światło na górze komory, wskazujące stan pracy |
|
W górnej części okna obserwacyjnego znajduje się oświetlenie sterowane za pomocą włącznika znajdującego się na zewnątrz drzwi, co zapewnia wygodną i przejrzystą obserwację.
|
|
Tak |
|
|
| 5.1.System grzewczy | Tuleja grzejna ze stali nierdzewnej zapobiegająca wysychaniu, wbudowany drut grzejny ze stopu niklu i chromu |
| Do ogrzewania służy szybki grzejnik elektryczny ze stali nierdzewnej w kształcie litery U | |
| Układ całkowicie niezależny, nie wpływający na obwód sterujący | |
|
Metoda ogrzewania i nawilżania kotła Opancerzony grzejnik ze stali nierdzewnej: Zapewnia ciepło potrzebne do odparowania wody. Tryb sterowania nagrzewnicą: bezdotykowa modulacja szerokości impulsu izocyklicznego, SSR (przekaźnik półprzewodnikowy) Wyposażony w urządzenie kontrolujące poziom wody i urządzenie zapobiegające wysuszeniu grzejnika |
|
Metoda chłodzenia: chłodzenie powietrzem |
| Sprężarka chłodnicza: francuska sprężarka Tecumseh z czynnikiem chłodniczym przyjaznym dla środowiska | |
| Rura miedziana z czynnikiem chłodniczym: wewnętrzna spiralna rura miedziana z czynnikiem chłodniczym TYPU K | |
| Skraplacz: chłodzony powietrzem skraplacz z żebrami w kształcie fali | |
| Parownik: Parownik typu FIN-TUBE ze spadkiem | |
| Element zamrażający: oryginalny importowany zawór elektromagnetyczny, filtr suszący itp. | |
|
Rurociągi całej instalacji poddawane są próbie wykrycia wycieków przy masie 22 kg |
| System ogrzewania i chłodzenia jest całkowicie niezależny | |
| System może zapobiegać powrotnemu przepływowi powietrza o wysokiej temperaturze i wysokim ciśnieniu | |
| Wszystkie programy działania układu chłodniczego są całkowicie kontrolowane przez sterownik mikrokomputerowy | |
|
|
|
|
|
|
|
|
Wentylacja z wymuszonym obiegiem, metoda regulacji temperatury bilansowej.Układ sterowania steruje mocą grzejnika poprzez wyjście automatycznego obliczenia PID zgodnie z punktem temperatury ustawionym przez system i ostatecznie osiąga równowagę dynamiczną.
|
|
Wbudowane pomieszczenie klimatyzacyjne, kanał powietrza obiegowego i długi wentylator osiowy mogą poprawić przepływ powietrza i wydajność grzewczą poprzez poprawę przepływu powietrza oraz znacznie poprawić równomierność temperatury w komorze testowej. |
|
|
|
7-calowy programowalny inteligentny kontroler dotykowy Weinview LCD |
|
0,01 ℃ / 0,1% wilgotności względnej |
|
Dowolne ustawienie stałych warunków, warunków programu oraz ustawienie nazwy testu utwardzania, numeru seryjnego itp. |
|
0 — 999H59min |
|
Jednocześnie można ustawić 120 grup programów o różnych warunkach.W dowolnej grupie programów można ją podzielić na 1200 segmentów, a część z liczby segmentów można dowolnie przechwycić w celu wykonania cyklu lub wykonania pracy cyklicznej dowolnej sekcji lub grupy. |
|
Posiada urządzenie pamięci wyłączające zasilanie, które może kontynuować wykonywanie pozostałych programów po przywróceniu zasilania i może być używane jako urządzenie do wyznaczania czasu pracy maszyny. |
|
Wzrost i spadek temperatury można wykorzystać do kontroli nachylenia, kontroli krzywej i pełnić funkcję samokorygujących się punktów odniesienia temperatury i wilgotności.Posiada funkcję automatycznego obliczania PID, co może zmniejszyć wygodę wynikającą z ręcznego ustawiania. |
|
Dostępny jest interfejs dysku U, interfejs RS-232, blokada sprzętowa nieprawidłowego działania (LOCK), dostarczane jest oprogramowanie do komunikacji komputerowej |
|
Ustawienia i wszystkie warunki są automatycznie blokowane przez mikrokomputer |
|
Jeśli podczas ustawiania lub obsługi wystąpi błąd, zasygnalizowany zostanie sygnał ostrzegawczy |
|
Sterownik posiada wyjście sygnału rejestracji, do którego można podłączyć rejestrator temperatury i wilgotności oraz wyprowadzać krzywe rejestracji |
|
Wyposażony w standardowy interfejs komunikacyjny RS-232, duży zasięg transmisji, można podłączyć do komputera w celu sterowania i nagrywania. |
|
|
|
1. Zabezpieczenie przed przegrzaniem sprężarki 2. Zabezpieczenie nadprądowe sprężarki 3. Zabezpieczenie wysokiego i niskiego ciśnienia sprężarki 4. Zabezpieczenie ciśnienia oleju w sprężarce (opcjonalnie w przypadku dużych sprężarek półhermetycznych) 5. Zabezpieczenie przed przegrzaniem temperatury zasilania cieczą 6. Ochrona przed nadmiernym ciśnieniem 7. Chłodzony powietrzem: zabezpieczenie przed przegrzaniem wentylatora skraplającego |
|
1. Regulowana ochrona przed przegrzaniem 2. Ogranicz ochronę przed przegrzaniem kanałów klimatyzacyjnych 3. Zabezpieczenie przed przegrzaniem silnika wentylatora |
|
1. Zabezpieczenie przed przeciążeniem i zwarciem 2. Zabezpieczenie alarmowe awarii układu chłodniczego spowodowane wielokrotnym otwarciem szafy |
|
Następujące warunki są gwarantowane przez użytkownika |
|
1. Podłoże jest równe i dobrze wentylowane Odp.: ≥40 cm B: ≥150 cm C: ≥100 cm D: ≥60 cm E: ≥40com |
|
1. Temperatura: 5 ℃ ～ 35 ℃ 2. Wilgotność względna: ≤85% 3. Ciśnienie powietrza: 86 kPa ～ 106 kPa |
| 10.3.Warunki zasilania | Wymagania dotyczące zasilania: 1. Jeden kabel pięciożyłowy (trójfazowy czterożyłowy + przewód ochronny) (długość około 4 metrów) 2. Zakres napięcia: trójfazowy AC 400 V 3. Dopuszczalny zakres wahań częstotliwości: (50 ± 0,5) Hz 4. Rezystancja uziemienia ochronnego jest mniejsza niż 4Ω 5. Użytkownik ma obowiązek skonfigurować urządzenie w miejscu instalacji z wyłącznikiem powietrznym lub sieciowym o odpowiedniej mocy, przy czym wyłącznik ten musi być samodzielnie obsługiwany przez urządzenie |
| 10.4.Maksymalny prąd Maksymalne zużycie energii |
Imax≤32A Pmaks. 8,5 kW |
| 10,5.Inni | Otwarcie drzwi komory badawczej w trakcie badania spowoduje wahania temperatury i wilgotności w komorze;jeżeli drzwi będą otwierane wielokrotnie lub pozostaną otwarte przez dłuższy czas lub badana próbka podczas badania wydziela wilgoć, wymiennik ciepła układu chłodniczego może zamarznąć i nie działać. |
