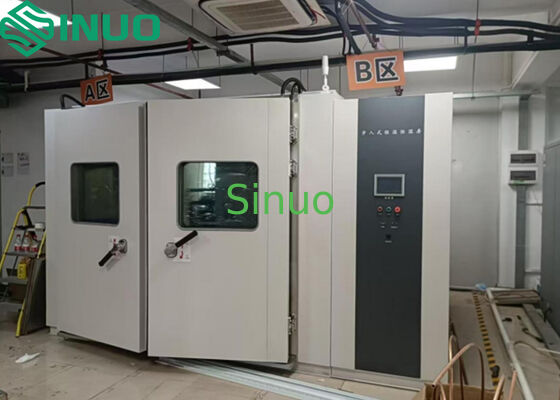

Komora klimatyczna do testów niezawodności

Model

SN886-25m³

Ograniczenie próby

Niniejszemu sprzętowi badawczemu zabronione jest badanie lub przechowywanie następujących próbek:

Substancje łatwopalne, wybuchowe lub lotne

Substancje żrące

Próbki biologiczne

Silne źródła emisji elektromagnetycznych

Objętość nominalna

25m³

Wymiary komory wewnętrznej

Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń, które nie są objęte wymaganiami niniejszego załącznika

Wymiary komory zewnętrznej

W350 × H3130 × D4650 mm

Warunki środowiska testowego

Temperatura otoczenia 5°35°C; wilgotność względna ≤85%RH; ciśnienie atmosferyczne (86°106) kPa; komora pusta.

Stosowane normy badawcze

IEC 60068-2-78 Kabina badawcza: ciepło wilgotne w stanie stałym

Wydajność

Zakres temperatury

-30°C do +70°C

Zmiany temperatury

≤ ±0,5°C

Odchylenie temperatury

± 2,0°C

Jednorodność temperatury

20,0°C

Czas wzrostu temperatury

+20°C → +85°C ≤ 20 min (bez obciążenia)

Temperatura Czas upadku

+20°C → -40°C ≤ 60 min (bez obciążenia)

Zakres wilgotności (tylko typ wilgotności)

Odchylenie wilgotności względnej

± 3% RH (> 75% RH, bez obciążenia)
±5%RH (≤75%RH, bez obciążenia)

Zmiany wilgotności

± 2,5% RH

Prędkość powietrza (centrum komory)

0.5·2.0 m/s (regulowana częstotliwość).
Wszystkie wskaźniki działania muszą być spełnione przy prędkości powietrza ≤ 2,0 m/s.

Kierunek przepływu powietrza

pionowo w dół

Obciążenie cieplne robocze (zdolność rozpraszania ciepła)

-40°C do +0°C: ≤2000 W

+0°C do +85°C: ≤6000 W

Cechy strukturalne

Struktura izolacji termicznej

Płyty modułowe złożone składające się z:

Stal ocynkowana powłoką (panel zewnętrzny) → Materiał izolacyjny termiczny → Stal nierdzewna SUS304 (panel wewnętrzny)

Panel zewnętrzny: stal walcowana na zimno A3, grubość ≥1,0 mm, kolor standardowy HOHUXI

Panel wewnętrzny: SUS304, grubość ≥1,0 mm; podłoga ze stopioną stali nierdzewnej

Gęstość izolacji: ≥ 100 mm

Pojemność obciążenia podłogi: 1000 kg/m2 (jednorodne obciążenie)

Podłoga: płytka ze stali antypoślizgowej SUS304, grubość 2,5 mm

Kanał klimatyzacji

wentylatory odśrodkowe: ≥4 jednostki
Ogrzewacz, parownik (także do odwilżania), wejście/wyjście wody, czujnik suchej żarówki
Komora typu wilgotności obejmuje dodatkowo: nawilżacz, ochronę przed oparzeniami

Standardowa konfiguracja

Przesyłki kablowe: φ100 mm × 2 (po lewej stronie), z pokrywkami i silikonowymi wtyczkami

Oświetlenie: 60W/AC220V × 4, światło wieży wskaźnikowej, dzwonek,Urządzenie równoważące ciśnienie

Drzwi

Drzwi z podwójnym zawiasem, z podwójnym okienkiem

Jednorazowa: H2000 mm × W1200 mm

Zamek zabezpieczający (otwiera się od wewnątrz)

Ogrzewane okna widokowe z podwójnym przeszkleniem przeciwkondensacyjnym (W400 × H600 mm ×2)

Ramy drzwi podgrzewane

Panel sterowania

Kontroler wyświetlania temperatury i wilgotności, ochrona przed nadmierną temperaturą, zatrzymanie awaryjne, wskaźnik biegu, wskaźnik awarii, dzwonek

Kompact mechaniczny

System chłodzenia, system odprowadzania wody, wentylatory, szafa sterująca elektrycznością, system nawilżania i sterujący wodą

Kabina sterująca elektrycznością

wentylatory chłodzące, tabliczki dystrybucyjnej, próbki końcówek zasilania, interfejs RS-485, główny wyłącznik zasilania

Ogrzewacz

316 ogrzewacz opancerzony ze stali nierdzewnej
Metoda sterowania: SSR (relej w stanie stałym) zero-crossing PWM

Wzniesienie (tylko typ wilgotności)

Ogrzewacz ze stali nierdzewnej 316
System sterowania SSR PWM
Kontrola poziomu wody i ochrona przed suszeniem

System chłodzenia

Metoda pracy

System chłodzenia kompresora

Odparnik

Wymiennik ciepła z płetwami (także do odwilżania)

Kondensator

Wymiennik ciepła z łusek lub płyt lutowych

Urządzenie rozszerzające

Zawór rozszerzający termicznie, rurka kapilarna

Kontrola chłodzenia

PLC automatycznie dostosowuje warunki chłodzenia

Chłodnicze

R404A, R23 (obie z zerowym wskaźnikiem zaniku warstwy ozonowej)

Główne marki składników

Kompresor

Bitzer (Niemcy, podwójne sprężarki)

Chłodnicze

DuPont/Honeywell (USA)

Olej chłodniczy

Amerykański niedźwiedź arktyczny/Honeywell

Przełącznik ciśnienia

Danfoss (Dania) / SAGInoMIYA (Japonia)

Ciśnienie w parowniku regulowane

Danfoss

Filtr suszarki

Danfoss / Emerson (USA)

Zawór rozszerzający

Danfoss / SPORLAN (USA)

Wyniki badań

SAGINOMIYA (Japonia) / ODE (Niemcy)

Separator oleju

Emerson.

System sterowania elektrycznego

Wyświetlacz

7-calowy LCD TFT w prawdziwych kolorach, rozdzielczość 800 × 480

Tryby działania

Program i wartość stała

Metoda ustawiania

Panel dotykowy, menu chińsko-angielskie

Pojemność programu

100 programów, każdy do 10 000 kroków, 9999 pętli

Zakres ustawień

Temperatura: zakres urządzenia +5°C / ¥5°C
wilgotność powietrza: 0~100%RH (komora wilgotności)

Rozdzielczość wyświetlacza

Temperatura: 0,01°C
Czas: 0,01 min.
Wilgotność: 0,1% RH

Wpływy

PT100 RTD, napięcie, prąd (w zależności od konfiguracji)

Komunikacja

Połączenie PC do wyświetlania krzywej i rejestrowania danych
Zdalne monitorowanie i sterowanie
Synchronizacja wielokomorowa
RS-485, RS-232, Ethernet (wybierz jeden), USB 2.0

Metoda kontroli

Temperatura: PID antyntegralnego nasycenia + automatyczne dostosowanie
wilgotność: PID antyntegralnego nasycenia + automatyczne ustawianie

Nagrywanie krzywej

RAM zasilany baterią
Interwał rejestracji: 1 s 120 s
Maksymalna historia:720 dni (w odstępie 2 minut)
Przechowywanie danych ≥ 10 lat (bez zasilania)

Dodatkowe funkcje

Alarm awaryjny z przyczyną i przewodnikiem do rozwiązywania problemów
Odzyskanie awarii zasilania
Ochrona górnej/niższej granicy temperatury
Czasomierz (automatyczne uruchomienie/przerwanie)
Samodzielna diagnoza

Czujniki temperatury i wilgotności

Temperatura: PT100 RTD
wilgotność: elektroniczny czujnik wilgotności

Marki elementów elektrycznych

Przełącznik zasilania

CHNT

Kontaktor prądu przemiennego

Schneider (Francja)

Relaj termiczny

Schneider

Relaj sekwencji fazowej

Schneider

Ochrona wysokiej/niskiej temperatury

Yatai

Relaj AC

Schneider / Fuji (Japonia)

SSR

Yangming

System zasilania wodą (tylko typ wilgotności)

Metoda dostarczania wody

Podnoszenie pompą

Zbiornik wody

Ukryty typ

Urządzenia ochrony bezpieczeństwa

System chłodzenia

Nadciśnienie sprężarki
Przegrzewanie silnika sprężarki
Przejrzystość silnika sprężarki
Woda chłodząca niskiego ciśnienia

System nawilżania (tylko typ wilgotności)

Ostrzeżenie o niskim poziomie wody
Ochrona przed oparzeniami suchymi

Komora badawcza

regulowany ogranicznik wysokiej/niższej temperatury
bezpiecznik termiczny w przestrzeni badawczej
Ochrona przed nadmierną temperaturą kanału powietrza
Przejście prądu w silniku wentylatora

Pozostałe

Sekwencja fazowa i ochrona przed utratą fazy
Ochrona przed wyciekiem
Ochrona przed zwarciem obciążenia

Inne konfiguracje

Próbki terminali zasilania

Zestaw elektryczny, włączony do urządzenia, o mocy wyjściowej nieprzekraczającej 5 kW
Zamknięte podczas pracy; otwarte podczas zatrzymania lub awarii

Dodatkowe pozycje

Dwa wewnętrzne gniazda (10A), odporne na temperaturę -30°C bez pęknięć

Metoda chłodzenia

System chłodzony wodą (producent zapewnia wieżę chłodzącą, pompę wodną i instalację)
