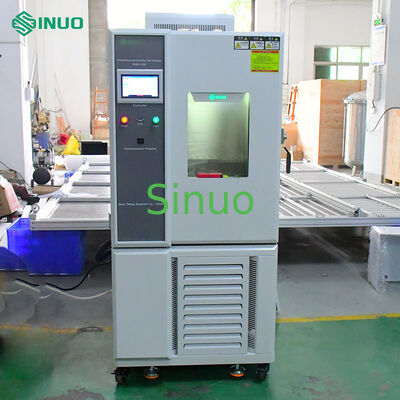

Komora do badań środowiskowych IEC60068-2 ze stałą temperaturą i wilgotnością od -40 do 150°C

Ta komora do badań temperatury i wilgotności jest zgodna z normami IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78 oraz klauzulą 15 normy IEC 60335-1 i innymi odpowiednimi normami.

Jest przeznaczona do przeprowadzania testów zimna, gorąca, wilgotności i suchości na komponentach elektronicznych, produktach elektrycznych, sprzęcie AGD, materiałach plastikowych i innych próbkach. Testy weryfikują niezawodność produktu podczas przechowywania i transportu w warunkach naprzemiennie wysokiej/niskiej temperatury i wilgotności.

Schemat zakresu temperatury i wilgotności:

• IEC60068-2-1:2007 Badania środowiskowe – Część 2-1: Badania – Badanie A: Zimno (IDT)
• IEC60068-2-2:2007 Badania środowiskowe – Część 2-2: Badania – Badanie B: Gorąco suche (IDT)
• IEC60068-2-78:2012 Badania środowiskowe – Część 2-78: Badania – Badanie Cab: Gorąco wilgotne, stan ustalony (IDT)
• IEC60068-2-30:2005 Badania środowiskowe – Część 2-30: Badania – Badanie Db: Gorąco wilgotne, cykliczne (cykl 12h + 12h) (IDT)

Urządzenie posiada w pełni zamkniętą konstrukcję komory z następującymi zaletami:

• Bardzo szeroki zakres temperatury i wilgotności spełniający różnorodne wymagania testowe.
• Przyjmuje zaawansowany, zrównoważony system kontroli temperatury i wilgotności, który zapewnia stabilne ogrzewanie i nawilżanie. Utrzymuje wysoką dokładność i doskonałą stabilność dla precyzyjnej symulacji środowiskowej.
• Automatycznie przełączany obieg chłodniczy: System automatycznie aktywuje pętlę chłodniczą na podstawie ustawionych wartości temperatury, umożliwiając bezpośrednie chłodzenie nawet w wysokich temperaturach otoczenia. System chłodzenia jest wyposażony wimportowany hermetyczny kompresori skraplacz chłodzony powietrzem.
• Na drzwiach komory znajduje się okno podglądowe do obserwacji próbek testowych w czasie rzeczywistym.

Standardowa konfiguracja komory testowej

Układ chłodzenia

Wprowadzenie ekranu

Funkcja wyświetlania ekranu

1. Przyjmuje tryb dialogu ekranowego, nie wymaga wprowadzania klawiszy, a ekran bezpośrednio dotyka opcji.
2. Bezpośrednio wyświetlane są zadane (SV) i rzeczywiste (PV) wartości temperatury.
3. Może wyświetlać aktualnie wykonywany numer programu, segment, pozostały czas i liczbę cykli.
4. Funkcja skumulowanego czasu pracy.
5. Wartość zadana programu temperatury jest wyświetlana w postaci krzywej graficznej, z funkcją wyświetlania krzywej programu w czasie rzeczywistym.
6. Wyposażony w oddzielny ekran edycji programu, na każdej stronie można wprowadzić co najmniej 5 segmentów temperatury, wilgotności i czasu.
7. Język chiński i angielski można dowolnie przełączać.
8. Wyświetlany jest ekran podpowiedzi o błędach.
9. Podświetlenie ekranu można regulować.
10. Funkcję ochrony wyświetlania ekranu można ustawić na timer, TIMER lub ręczne wyłączenie.

Pojemność programu i funkcje sterowania

1. Dostępne grupy programów: maksymalnie 120 wzorów (PATTEN).
2. Dostępna pojemność pamięci: łącznie 12000 segmentów (SEGMENTS).
3. Powtarzalne wykonywanie poleceń: każde polecenie może być wykonane do 3200 razy.
4. Program jest tworzony w sposób konwersacyjny, z funkcjami takimi jak edycja, czyszczenie i wstawianie.
5. Ustawienie czasu segmentu (SEGMENTS): 0~99 godzin 59 minut.
6. Programowalny moduł sterowania czasowego, 2 zestawy.
7. Z pamięcią programu po wyłączeniu zasilania, automatycznym startem i ciągłym wykonywaniem programu po włączeniu zasilania.
8. Z interfejsem komunikacyjnym RS-485 lub RS-232.
9. Krzywe graficzne mogą być wyświetlane w czasie rzeczywistym podczas wykonywania programu.
10. Z automatyczną regulacją wydajności zamrażania.
11. Z funkcją planowanego startu i zatrzymania.
12. Z funkcją regulacji daty i czasu.
13. Funkcja blokady klawiszy i ekranu (LOCK).

Specyfikacje sterownika

Wskaźniki techniczne:

1. 7-calowy kolorowy ekran dotykowy
2. Dwa tryby sterowania: programowy/stała wartość
3. Typ czujnika: dwa wejścia PT100 (opcjonalne wejście czujnika elektronicznego)
4. Tryb wyjścia: impuls napięciowy (SSR)/wyjście sterujące: 2 (temperatura/wilgotność)/2 wyjścia analogowe 4-20mA/16 wyjść przekaźnikowych (pasywne)
5. Sygnał sterujący: 8 sygnałów sterujących IS/8 sygnałów sterujących T/4 sygnały sterujące AL
6. Sygnał alarmowy: 16 alarmów zewnętrznych DI
7. Zakres pomiaru temperatury: -90,00°C--200,00°C (opcjonalnie -90,00°C--300,00°C), błąd ±0,2°C
8. Zakres pomiaru wilgotności: 1,0%--100% RH, błąd ±1% RH
9. Interfejs komunikacyjny: (RS232/RS485, maksymalna odległość komunikacji 1,2 km [światłowód do 30 km])
10. Typ języka interfejsu: chiński/angielski
11. Wyposażony w funkcję wprowadzania tekstu w języku angielskim
12. Może być używany z drukarką (funkcja USB opcjonalna)
13. Różnorodne wyjścia przekaźnikowe kombinacji sygnałów, a sygnały mogą podlegać operacjom logicznym (NOT, AND, OR, NOR, XOR), określane jako zdolność programowania PLC
14. Zróżnicowane metody sterowania przekaźnikami: tryb przekaźnika parametrów, tryb przekaźnika parametrów, tryb kombinacji logicznej, tryb sygnału złożonego
15. Edycja programu: można zaprogramować 120 grup programów, a każda grupa programów może programować do 100 segmentów

Parametry techniczne sterownika

Dokładność: temperatura ±0,1°C+1 cyfra, wilgotność ±1% RH+1 cyfra

Rozdzielczość: temperatura ±0,01°C, wilgotność ±0,1% RH

Nachylenie temperatury: można ustawić od 0,1 do 9,9.

Posiada funkcje czuwania i alarmu górnego i dolnego limitu.

Sygnał wejściowy temperatury i wilgotności: sucha i mokra bańka PT100x2.

9 zestawów ustawień parametrów sterowania P.I.D, automatyczne obliczanie P.I.D.

Funkcja automatycznej korekcji ekranu dla suchej i mokrej bańki
