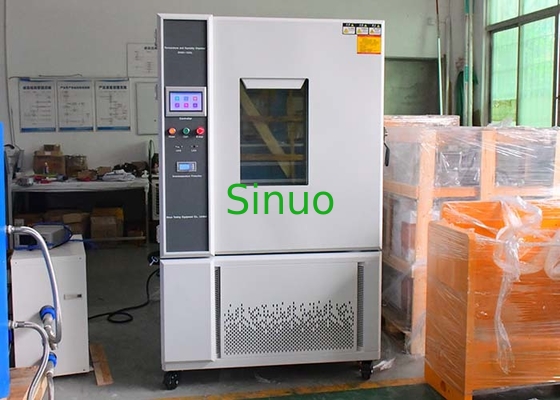

Komora środowiskowa IEC 60068-2-1 1000L -70°C do +150°C

Rozmiar komory

Poziom dźwięku A≤70dB(A)

(Pomiar w dźwiękoszczelnym pomieszczeniu o temperaturze otoczenia 25°C i niskim echem. Używając ważenia A, testuje się średnią z 9 punktów. Każdy punkt pomiarowy znajduje się 1 metr od źródła hałasu w poziomie i 1 metr nad ziemią.)

1. Materiał ściany zewnętrznej: płyta A3 natryskowa.

2. Materiał ściany wewnętrznej: szczotkowana płyta ze stali nierdzewnej SUS﹟304.

3. Materiał izolacyjny komory: 100 mm wysokotemperaturowa sztywna pianka poliuretanowa.

4. Materiał izolacyjny drzwi komory: 100 mm wysokotemperaturowa sztywna pianka poliuretanowa.

1. Wentylatory odśrodkowe z długą osią ze stali nierdzewnej: 2 zestawy/90W.

2. Wentylator, grzejnik, parownik (również osuszacz), urządzenie odwadniające, port wyrównywania ciśnienia, regulowany deflektor powietrza, czujnik temperatury

1. Okno obserwacyjne: 400x600x40mm 3-warstwowe szkło hartowane próżniowo

2. Płaskie wbudowane uchwyty

3. Zawiasy drzwi: zawiasy importowane SUS #304

4. Energooszczędna lampa wewnątrz komory

5. Otwór na przewód: φ50mm 1 sztuka

1. Jednoczęściowe drzwi otwierają się na zewnątrz, z zawiasem po lewej stronie i uchwytem po prawej (patrząc na przód skrzyni).

2. Wyposażone w mechanizm blokady drzwi bezpieczeństwa (drzwi można otworzyć w komorze testowej), drzwi są wyposażone w ogrzewanie elektryczne, aby zapobiec kondensacji, oraz widoczny zakres okna obserwacyjnego ze szkła izolacyjnego (W400×H600mm). Rama drzwi jest wyposażona w elektryczne urządzenie grzewcze zapobiegające kondensacji.

1. Grzejnik elektryczny ze stali nierdzewnej w kształcie radiatora żebrowego

2. Metoda kontroli ogrzewania: SSR (Solid State Relay) bezkontaktowa modulacja szerokości impulsu w równych okresach

3. Moc grzewcza: około 3KW

1. Sprężarka spiralna niskotemperaturowa i cicha Hitachi lub Emerson (metoda rozpraszania ciepła chłodzona powietrzem).

2. Metoda chłodzenia: chłodzenie powietrzem

1. Zastosowano automatyczną regulację urządzenia przepływu czynnika chłodniczego, aby skutecznie usunąć obciążenie cieplne testowanego produktu, co jest zsynchronizowane z technologią niemiecką/japońską.

2. W porównaniu z tradycyjnymi konstrukcjami, stabilność kontroli i powtarzalność są wyższe i osiąga ultra-wysoką wydajność pod względem oszczędności energii i oszczędności energii.

Sprężarka spiralna niskotemperaturowa i cicha Hitachi lub Emerson

1. Skraplacz i parownik przyjmują urządzenie z aluminiowymi żebrami typu AC&R double spoiler.

2. Urządzenia dławiące przyjmują importowane akcesoria chłodnicze znanych marek.

1. Sterownik systemu sterowania automatycznie dostosowuje warunki pracy sprężarki chłodniczej zgodnie z warunkami testu. Moc chłodzenia wyjściowego może być kontrolowana w celu osiągnięcia zasady oszczędzania energii elektrycznej i wody. Warunki pracy są bardziej stabilne. Szczególnie wilgotność robocza może zaoszczędzić 30% energii elektrycznej.

2. Zawór regulacji ciśnienia parowania.

3. Obwód chłodzenia powietrzem powrotnym sprężarki

1. Krzywe oraz temperatura i wilgotność mogą być wyświetlane na tym samym interfejsie

2. Wyświetlanie temperatury i wilgotności na ekranie

3． Krzywe mogą być rejestrowane w czasie rzeczywistym

Wskaźniki techniczne:

1. 7-calowy kolorowy ekran dotykowy

2. Dwa tryby sterowania: program/wartość stała

3. Typ czujnika: dwa wejścia PT100 (opcjonalne wejście czujnika elektronicznego)

4. Tryb wyjścia: impuls napięciowy (SSR)/wyjście sterujące: 2 (temperatura/wilgotność)/2 wyjścia analogowe 4-20mA/16 wyjść przekaźnikowych (pasywne)

5. Sygnał sterujący: 8 sygnałów sterujących IS/8 sygnałów sterujących T/4 sygnały sterujące AL

6. Sygnał alarmowy: 16 alarmów zewnętrznych przeszkód DI

7. Zakres pomiaru temperatury: -90.00℃--200.00℃, (opcjonalnie -90.00℃--300.00℃) błąd ±0.2℃

8. Zakres pomiaru wilgotności: 1.0%--100%RH, błąd ±1%RH

9. Interfejs komunikacyjny: (RS232/RS485, maksymalna odległość komunikacji 1,2 km [światłowód do 30 km])

10. Typ języka interfejsu: chiński/angielski

11. Wyposażony w funkcję wprowadzania w języku angielskim

12. Może być używany z drukarką (opcjonalna funkcja USB)

13. Różne wyjścia przekaźnikowe kombinacji sygnałów, a sygnały mogą być poddawane operacjom logicznym (NOT, AND, OR, NOR, XOR), zwane zdolnością programowania PLC

14. Zróżnicowane metody sterowania przekaźnikami: parametr->tryb przekaźnika, przekaźnik->tryb parametru, tryb kombinacji logicznej, tryb sygnału złożonego

15. Edycja programu: można zaprogramować 120 grup programów, a każda grupa programów może zaprogramować do 100 segmentów

Dokładność: temperatura ±0.1℃＋1 cyfra, wilgotność ±1%R.H＋1 cyfra

Rozdzielczość: temperatura ±0.01℃, wilgotność ±0.1%R.H.

Nachylenie temperatury: 0.1~9.9 można ustawić.

Posiada funkcje gotowości i alarmu górnego i dolnego limitu.

Sygnał wejściowy temperatury i wilgotności, termometr suchy i mokry PT100x2.

9 zestawów ustawień parametrów sterowania P.I.D, automatyczne obliczanie P.I.D.

Termometr suchy i mokry z funkcją automatycznej korekcji ekranu

1. PID anty-integralny nasycenia

2. Metoda zrównoważonej kontroli temperatury BTC + inteligentna kontrola wydajności chłodzenia DCC + inteligentna kontrola elektryczna DEC (urządzenia do testowania temperatury)

3. Metoda zrównoważonej kontroli temperatury i wilgotności BTHC + inteligentna kontrola wydajności chłodzenia DCC + inteligentna kontrola elektryczna DEC (urządzenia do testowania temperatury i wilgotności)

Przyjmuje tryb dialogu na ekranie, nie jest wymagane wprowadzanie klawiszy, a ekran bezpośrednio dotyka opcji.

Wartości zadane (SV) i rzeczywiste (PV) temperatury są wyświetlane bezpośrednio.

Może wyświetlać aktualnie wykonywany numer programu, segment, pozostały czas i liczbę cykli.

Funkcja czasu skumulowanego działania.

Wartość ustawiona programu temperatury jest wyświetlana w postaci krzywej graficznej, z funkcją wyświetlania w czasie rzeczywistym krzywej programu.

Wyposażony w oddzielny ekran edycji programu, na każdej stronie można wprowadzić co najmniej 5 segmentów temperatury, wilgotności i czasu.

Chiński i angielski można przełączać do woli.

Wyświetlany jest ekran z informacją o błędzie.

Podświetlenie ekranu można regulować.

Funkcję ochrony wyświetlacza ekranu można ustawić na timer, TIMER lub ręczne wyłączenie.

Dostępne grupy programów: maksymalnie do 120 PATTEN.

Dostępna pojemność pamięci: łącznie 12000 SEGMENTÓW.

Powtarzalne wykonywanie poleceń: każde polecenie może być wykonane do 3200 razy.

Program jest tworzony w sposób konwersacyjny, z funkcjami takimi jak edycja, czyszczenie i wstawianie.

Ustawienie czasu SEGMENTÓW 0~99 godzin 59 minut.

Programowalny moduł sterowania czasowego x2 zestawy.

Z pamięcią programu po wyłączeniu zasilania, automatycznym uruchamianiem i ciągłym wykonywaniem programu po włączeniu zasilania.

Z interfejsem komunikacyjnym RS-485 lub RS-232.

Krzywe graficzne mogą być wyświetlane w czasie rzeczywistym podczas wykonywania programu.

Z automatyczną regulacją wydajności zamrażania.

Z funkcją planowanego uruchamiania i zamykania.

Z funkcją regulacji daty i godziny.

Funkcja blokady klawiszy i ekranu (LOCK).

Regulowane urządzenie zabezpieczające przed przegrzaniem (podwójna ochrona, pierwszy precyzyjny ochraniacz przed przegrzaniem, który można ustawić zarówno dla wysokich, jak i niskich temperatur. Ochronę przed wysoką lub niską temperaturą można ustawić, aby lepiej chronić testowany produkt w przypadku awarii maszyny.

Kanał klimatyzacji jest przegrzany.

Silnik wentylatora przegrzany.

Podłoże jest płaskie, dobrze wentylowane i nie zawiera łatwopalnych, wybuchowych, żrących gazów i pyłu

W pobliżu nie ma silnego źródła promieniowania elektromagnetycznego.

W pobliżu urządzenia znajduje się odpływ podłogowy (w promieniu 2 metrów od agregatu chłodniczego).

Nośność podłoża: nie mniej niż 800 kg/m2.

Wokół urządzenia znajduje się odpowiednia przestrzeń konserwacyjna.

A: nie mniej niż 600 mm

B: nie mniej niż 1000 mm

C: nie mniej niż 100 mm

D: nie mniej niż 600 mm

1. Należy używać wody oczyszczonej

2. Woda z kranu musi być uzdatniona

1. Temperatura: 5℃～35℃

2. Wilgotność względna: ≤85%

3. Ciśnienie powietrza: 86kPa～106kPa

d) Zasilanie

AC380V trójfazowy czteroprzewodowy + przewód ochronny uziemiający

Dopuszczalny zakres wahań napięcia: AC (380±10)V

Dopuszczalny zakres wahań częstotliwości: (50±0.5)Hz

Rezystancja uziemienia przewodu ochronnego jest mniejsza niż 4Ω

Użytkownik jest zobowiązany do skonfigurowania wyłącznika powietrznego lub zasilania o odpowiedniej pojemności dla urządzenia w miejscu instalacji, a ten wyłącznik musi być używany niezależnie dla tego urządzenia
