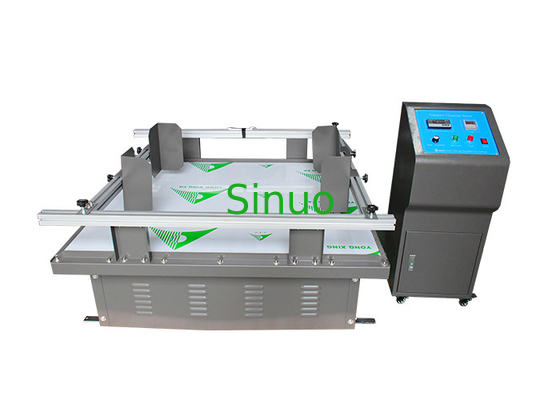

Maszyna do testowania symulacji drgań w transporcie

Maszyna do testowania symulacji drgań w transporcie


Przegląd produktu


Symulacyjna tabela wibracji transportu, znana również jako "tabela wibracji", symuluje uszkodzenia spowodowane turbulencją produktu podczas transportu samochodowego,w celu określenia, czy produkt jest zdolny do wytrzymania drgań środowiskowych, nadaje się do elektroniki, urządzeń mechanicznych i elektrycznych, optoelektroniki, pojazdów silnikowych, zabawek i innych gałęzi przemysłu badawczego, rozwojowego, kontroli jakości, produkcji.To jest rzadka maszyna do testowania dla Ciebie poprawić jakość produktu i niezawodność.

Przykładowa próba wibracji w transporcie jest odpowiednia do testowania wibracji zabawek, elektroniki, mebli, prezentów, ceramiki, komunikacji, sprzętu, komputerów i części samochodowych itp.w celu sprawdzenia jego efektu transportu lub jednolitego trwałości.

Ta maszyna według europejskich i amerykańskich podobnych urządzeń restrukturyzacji, wibracje obrotowe, zgodnie z europejskimi i amerykańskimi normami transportu, zgodnie z EN71 ANSI, UL,ASTM, ISTA i innych norm testowych.

Celem badania

Ta maszyna jest serią kontrolowanych symulacji drgań w eksperymencie w celu sprawdzenia, czy produkt może wytrzymać próbę czynników środowiskowych związanych z transportem lub wibracjami w cyklu życia,i może również określać wymagania dotyczące projektowania produktów i norm funkcjonalnychWedług statystyk, poprawa poziomu projektowania o 3% zwiększy recykling o 20% i zmniejszy niepotrzebne wydatki o 18%.

1- Siła konstrukcji.

2Uwolnienie powiązania.

3. chronić przed zużyciem materiałów.

4Uszkodzenie części.

5- Słaby kontakt elektronicznych komponentów.

6- Krótki obieg i przerywana niestabilność.

7Odchylenie wartości standardowej każdego elementu.

8Symulacja stołu wstrząsającego transportu wykryje wcześniej wadliwe części.

9Znajdź związek rezonansowy między częściami, strukturą, procesem pakowania i transportu oraz popraw jego współczynniki rezonansowe.

Wymagania dotyczące symulowanej próby drgań podczas transportu polegają na potwierdzeniu niezawodności produktu i wykryciu wadliwych produktów przed opuszczeniem fabryki,i oceniać analizę awarii wadliwych produktów, aby stać się produktem o wysokim poziomie i wysokiej zaufaniu.

Główne parametry techniczne

1Maksymalne obciążenie badawcze: 0-300 kg

2Zakres częstotliwości: 100 ~ 300 obr./min.

3Zakres amplitudy: 1 cala (25,4 mm)

4. Tryb drgań: typ obrotowy (powszechnie znany jako typ konia)

5Simulowana prędkość: 25 ~ 40 km/h

6Rozmiar stołu: 1100×1300 mm

7Rury ochronne: 1200 mm.

8Silnik sterujący: silnik zmiennej częstotliwości prądu przemiennego

9Wymiary stanowiska badawczego: 1100×1380 mm

10Rozmiar skrzynki sterującej: 370 × 350 × 910 mm

11. napięcie zasilania: AC220V 50Hz

12Maszyna: około 550 kg

Wprowadzenie do badań drgań

1. Umieść badany produkt na trzęsieniowej platformie badawczej przy normalnym transporcie. Aby zapobiec skokom z stołu i utrzymać kierunek,platforma badawcza wibracji może być otoczona linami;

2Częstotliwość wibracji powinna być wystarczająca, aby wyrzucić towar ze stołu, a blachę metalową można umieścić między próbką a stołem,i może przejść przez najdłuższą szczelinę próbki (granica grubości blachy metalowej wynosi 1.5 mm, szerokość 50 mm (nieobowiązkowa);

Wymagania środowiskowe

1. temperatura w miejscu: 5°C~+28°C ((średnia temperatura w ciągu 24 godzin ≤28°C);

2. wilgotność względna: ≤ 85% RH;

3Warunki zasilania: jednofazowe trzyprzewodowe;

4zakres napięcia: AC220V;

5. Dopuszczalny zakres wahań częstotliwości: (50±0,5) Hz;

6Opór uziemienia kabla PGND wynosi mniej niż 4 ohm.

7Użytkownik musi skonfigurować w miejscu instalacji przełącznik powietrza lub zasilania o odpowiedniej pojemności dla urządzenia, a przełącznik musi być niezależny dla użytkowania urządzenia.
