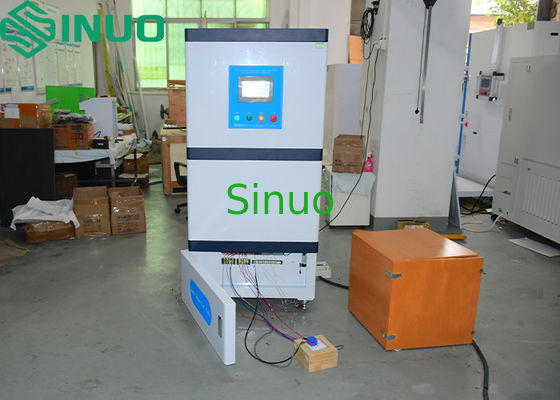

BS1363-2 System badań wzrostu temperatury z fałszywą przednią płytką maks. 45A
| Applied Standard: | BS1363-2, SASO 2203 | Applied Figure: | BS1363-1 Ryc. 17A, 17b, BS1363-2 Ryc. 30 |
| Temperatur Measuring Channel: | 8 kanałów | Temperature Measuring Range: | -200 do 1820 ℃ |
| AC Load Channel: | Podwójne kanały | Current Adjust Range: | 0–45a |
| Control Mode: | PLC | Display Mode: | 5-calowy ekran dotykowy TFT |
| High Light: | BS1363-2 System badań wzrostu temperatury,45A System badań wzrostu temperatury |
||
BS1363-2 Wzrost temperatury System badawczyzPłytka przednia
ProduktOpis:
Ten zaawansowany system badań wzrostu temperatury (model: SN2219-BS) został zaprojektowany w celu rygorystycznej oceny elementów elektrycznych pod obciążeniem termicznym, w pełni zgodny z normą IEC 60884-1:2022 (punktu 19,Rysunek 20) i normy BS1363-1/2 (rysunki 17a)System zapewnia precyzyjne monitorowanie temperatury i symulację obciążenia w celu certyfikacji bezpieczeństwa.
Techniczne Specyfikacje:
1.Płytka sklejkowa: wykonana z BS1363-1 na rysunku 17a.
2. Zestaw zamykający termicznie: zaprojektowany zgodnie z BS1363-1 na rysunku 17b.
3. BS wtyczka do podnoszenia temperatury: zgodna z BS1363-2 na rysunku 30.
4.Dwukanałowe zasilanie prądem stałym: dostarcza prądy badawcze zgodnie z tabelą 2.
5.8-kanałowy loger temperatury:
| Formularz wyświetlania | Krzywa (krywa historyczna), wykres kreskowy, alarm bieżący (alarm historyczny), lista rekordów pliku |
| Zakres pomiarowy | -200 do 1820°C (przystosowany do zakresu stopniowania termoparów) |
| Termocouple | K J E T N S R B |
| Podstawowa dokładność | 0.2°C+2 cyfry (z wyłączeniem błędu termopary) |
| Wyświetlacz | 5-calowy ekran dotykowy TFT (854×480 pikseli) z krzywymi w czasie rzeczywistym, alarmami i rejestracją danych. |
| Kanał | 8 kanałów |
6Obciążenie dwukanałowe prądem przemiennym: regulowane 0 ′ 45A (30A + 15A) za pomocą sterowania rezystywnego.
7.Automatyzacja: Powyższe elementy 4~6 są zintegrowane w jednej szafce sterującej, sterowanej przez PLC z interfejsem dotykowym dla płynnego działania.
