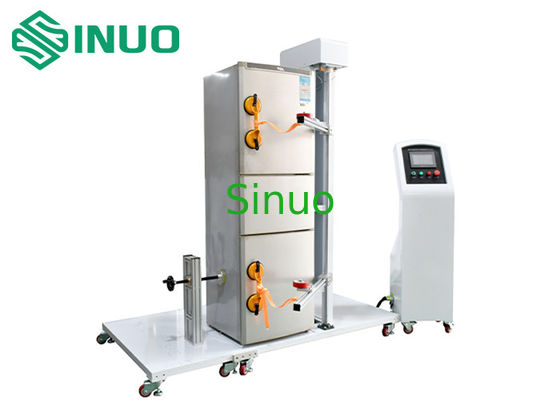

IEC 62552 2015 Certyfikator trwałości przełącznika drzwi lodówki
| Test Items: | Test wytrzymałości pionowego urządzenia blokującego drzwi lodówki (kompatybilny z otworem lewym i pr | Test Station: | Pojedyncza stacja, zdolna do przetestowania jednej lodówki na raz, lewe i prawe drzwi nie mogą być t |
| Robotic Arm: | Dwa zestawy otwierających drzwi ramion roboty | Suction System: | Dwa zestawy kubków ssących ze stabilną ciągłą przyczepnością w celu zapobiegania oderwaniu |
| Door Switch Cycles: | 0-999,999 cykli, ustawienie ekranu dotykowego, regulowane | Door Opening Angle: | 0 ° -70 °, ustawienie ekranu dotykowego, regulowane |
| Door Opening Speed: | 0-360 °/s, wstępnie ustalone | Door Open/Close Rate: | 10-25 razy/min, ustawienie ekranu dotykowego, regulowane |
| High Light: | Certyfikat IEC 62552 Certyfikat trwałości przełącznika drzwiowego,Certyfikator trwałości przełącznika drzwi lodówki |
||
IEC 62552:2015 Badanie trwałości przełącznika drzwi lodówki
Informacje o produkcie:
Certyfikator trwałości przełącznika drzwi chłodniczych został zaprojektowany i wyprodukowany zgodnie z normą IEC 62552:2015, rozdział 10, oraz zgodnie z wymaganiami klienta.Jest stosowany do badań trwałości pionowych drzwi na pionowych zamrażarniach oraz do wykonywania czynności otwierania i zamykania drzwi w połączeniu z badaniem wydajności energetycznej lodówkiTo w pełni zautomatyzowane specjalistyczne urządzenie testowe jest odpowiednie dla agencji testowych i certyfikujących, fabrycznych laboratoriów i innych działów testowych.
Wyposażenie Zasada:
·Działanie otwierania drzwi: serwomotor napędza ramię robotyczne, pociągając elastyczną linę, aby kontrolowanym sposobem przesunąć drzwi przymocowane do kubka odsyskowego z 0° do 5°15°.drzwi nadal swobodnie poruszają się, dopóki nie osiągną wymaganego kąta ograniczenia.
·Działanie zamykania drzwi: serwomotor napędza ramię robotyczne, a rolka ciśnieniowa w kontrolowany sposób popycha drzwi z 45° do 40°35°.
·Każdy pełny cykl składa się z jednej czynności otwierania drzwi i jednej czynności zamykania drzwi.
Parametry techniczne:
| Nie, nie, nie. | Pozycja | Opis |
| 1 | Moc wejściowa | AC220V 50HZ, 5kW |
| 2 | Elektryczne sterowanie | Inteligentne sterowanie Mitsubishi PLC |
| 3 | Interfejs użytkownika | WEINVIEW 7-calowy kolorowy ekran dotykowy HMI |
| 4 | System napędowy | Silnik serwowy |
| 5 | Zastosowany zakres próbek testowych | WDH= ((0,5~1,0m) × ((0,5~0,7m) × ((0,8~2,0m) |
| 6 | Elementy badawcze | Badanie trwałościpionowe urządzenie zamykające drzwi lodówki(kompatybilny z zarówno lewym, jak i prawym otworem) |
| 7 | Stacja badawcza | Jednorazowa stacja, zdolna do testowania jednej lodówki naraz, lewe i prawe drzwi nie mogą być testowane jednocześnie |
| 8 | Ramię robotowe | Dwa zestawy otwierających drzwi ramion robotycznych, podłączonych do odsuwek za pomocą elastycznych lin |
| 9 | System odsysania | Dwa zestawy kubków odsyskowych o stabilnej ciągłej adhezji w celu zapobiegania oderwaniu się |
| 10 | Cykl przełącznika drzwi | Ustawienie ekranu dotykowego, 0-999,999 cykli, regulowane, automatyczne wyłączenie po osiągnięciu ustawionej wartości |
| 11 | Kąt otwierania drzwi | 0°-70°, ustawienia ekranu dotykowego, regulowane |
| 12 | Czas przerwy w otwarciu/zamykaniu drzwi | 0 -99,9990,9 s, ustawienia ekranu dotykowego, regulowane |
| 13 | Prędkość otwierania drzwi | 0-360°/s, ustawialne z góry |
| 14 | Wskaźnik otwarcia/zamknięcia drzwi | 10-25 razy/min, ustawienie ekranu dotykowego, regulowane |
| 15 | Mechanizm pozycjonowania lodówki | Jeden zestaw, używany do mocowania boku i tyłu lodówki |
| 16 | Ochrona bezpieczeństwa | Zatrzymanie awaryjne, ochrona przed wyciekiem, ochrona przed zwarciem, ochrona przed przeciążeniem |
| 17 | Wymiary i waga sprzętu |
Ramy główne: W1800* D1150* H2150 mm, około 300 kg Komórka sterująca: W500* D600* H1200 mm, około 100 kg |
