IEC 62196-1 Sprzęt do badania wytrzymałości mechanicznej wtyczek i złączy pojazdu podlegających ponownemu przewodowi
| Applicable standards: | IEC 62196-1 | Applicable clause: | Punkt 26.3, rys. 19 |
| Dropping height: | 1000 mm | Dropping times: | 8 razy |
| Rotating device: | 45° | Size: | 2443*360*1132 mm |
| High Light: | Urządzenia do testowania wytrzymałości mechanicznej złączy pojazdów,Urządzenia do testowania wytrzymałości mechanicznej wtyczek z możliwością ponownego okablowania |
||

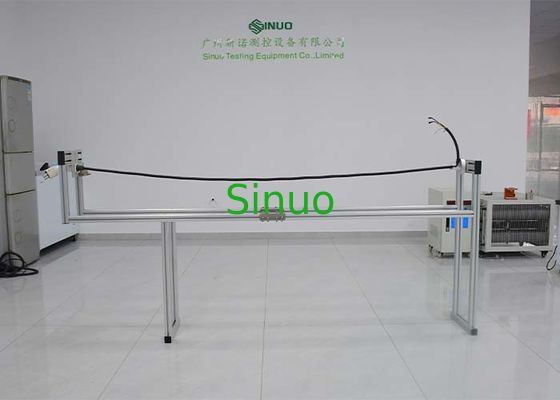

IEC 62196-1 Sprzęt do badania wytrzymałości mechanicznej wtyczek i złączy pojazdu podlegających ponownemu przewodowi
Informacje o produkcie:
To urządzenie badawcze jest wymagane w pkt 26 normy IEC 62196-1:2022.3, rys. 19.
Stosuje się go do badania wytrzymałości mechanicznej wtyczek i złącza pojazdu wyposażonego w elastyczny kabel.
Zasada badania polega na tym, że wolny koniec kabla oraz dodatkowa linia lub inne elastyczne środki itp., przymocowane do elastycznego kabla, o łącznej długości 2,25 m,jest przymocowany do ściany na wysokości 1 m nad podłogą.
Próbkę trzymamy tak, aby kabel był poziomy, a następnie pozwala się mu spaść na betonową podłogę.
Parametry techniczne:
1Wysokość upadku: 1000 mm
2Czasy oddania:8
3Urządzenie obrotowe: 45°, może być obrotowane we wszystkich kierunkach.
4Rozmiar: L*W*H 2443*360*1132mm
