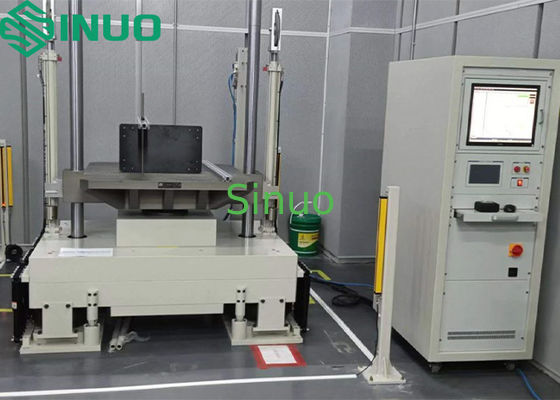

Bateria Mechaniczny Układ Badania Wstrząsów Półsinusowy Ząb Pionowy Wstrząsów Wstrząsowych
ProduktJa...Informacje:
Ten mechaniczny tester wstrząsów jest przede wszystkim odpowiedni do badań odporności na wstrząsy w dziedzinie produktów elektronicznych, lotnictwa, budowy statków, sektora obrony, części samochodowych, transportu itp.
Wybierając różne generatory form fali, można wykonywać próbę wstrząsową półsinusowej fali, fali po szczycie zęba piłowego lub fali kwadratowej.
System spełnia standardy badań przemysłowych, takie jak GB/T2423-2008, GJB150, IEC-68-2-27, oraz amerykańskie standardy niezawodności przemysłowej, takie jak MIL-STD-202F, MIL-STD-810F i MIL-STD-883E.(Uwaga: standardy MIL odnoszą się do szeroko przyjętych protokołów niezawodności.
GłównyPwydajność:
1Sprzęt ten wykorzystuje hydrauliczne podnoszenie i silnikową maszynę szokującą.
2Sprzęt ten wykorzystuje gazowo-płynny układ ciśnieniowy i silne hamulce tarcia, aby zapobiec wtórnemu hamowaniu uderzeniowemu.
3Instrument pomiarowy uderzeń: jedno kanałowe pozyskiwanie danych. Może jednocześnie wykonywać pomiar danych o przyspieszeniu, przechowywanie, drukowanie raportów, odwołanie danych,zarządzanie bazą danych i inne funkcje dwóch kanałów.
4Urządzenie to wykorzystuje moduł gumowy do generowania szerokiego zakresu impulsów pół-sinusowych fal o dowolnym czasie działania.
5Sprzęt ten może być wykorzystany do równoważnego badania upadku pudełek opakowaniowych.
Parametry techniczne:
Główne parametry urządzenia uderzeniowego | |
Platforma robocza | 1000 × 1000 mm |
Maksymalne obciążenie | 200 kg |
Maksymalne przyspieszenie |
Pół fal sinusów 10--400G Po szczytowej fali zęba piłowego: 15-100G (muszą być zakupione) Fala trapezoidalna: 15-60G (muszą być zakupione) |
Długość pulsu |
Pół fal sinusów: 3-30 ms Faza po szczytowej fali zęba piłowego: 6-18 ms (potrzebne do zakupu) Fala trapezoidalna: 6-30 ms (potrzebne do zakupu) |
Tolerancja przyspieszenia | ≤ 10% |
Zmiana prędkości | ≤ 10% |
Stosunek boków powierzchni stołu | ≤ 10% |
Wielkość sprzętu | 1780 × 1470 × 2450 mm |
Całkowita objętość wyposażenia | 5500 kg |
System pomiarowy | |
Kanały wejściowe | 2 kanały, wspieranie bezpośredniego dostępu sygnałów napięcia i IEPE |
Częstotliwość pobierania próbek | Do 1MHz |
Długość pulsu | 0.100 ms. |
Maksymalne przyspieszenie | 10000G |
Interfejs komunikacji | USB2.0 |
Zakres napięcia | -10VPEAK~+10 VPEAK |
Wspierane normy | ISO, IEC, specyfikacje krajowe i przemysłowe, zdefiniowane przez użytkownika |
System operacyjny | Microsoft Windows 10 |
Funkcja analizy | Analiza pomiaru wstrząsu, analiza widma reakcji wstrząsu, analiza pulsu, analiza graniczna uszkodzeń wstrząsu, deformacja siły pomocniczej, obliczenie domeny czasu reakcji wstrząsu, analiza FFT itp. |
System akcelerometru | |
Model | C02A01 |
Tryb wyjścia | Rodzaj ładunku |
Wrażliwość | 30,93 pC/g |
Zakres częstotliwości | 00,5-1,2 kHz |
Zakres przyspieszenia | ±2500G |
Środowisko pracy | -40~+160°C |
Pozostałe uwagi | |
Zasilanie | Faza AC3 380V±10%5KVA |
Powietrze sprężone | 00,5-0,8Mpa |
Temperatura | NT1powtarzalność |
wilgotność | 25°C < 85RH% |
Bezpieczeństwo |
Średnia częstotliwość bezbłędności ≥ 5000 godzin; Generator półsinusowego kształtu fali jest używany nieprzerwanie przez co najmniej 8000 razy. Czas przechowywania w czystym środowisku o normalnej temperaturze wynosi nie mniej niż 5 lat. |
Stosowane normy | GB2423.5GJB150.18GJB360.23,IEC 68-2-27, MIL STD202F, MIL-STD810B, GB/T18287, itp. |
Standardy weryfikacji | JG541-2005 |
Wprowadzenie wydajności urządzenia:
1. Platforma robocza
Przyjąć wysokiej wytrzymałości importowane aluminium stopu platformy roboczej.
2Mechanizm podnoszenia
Przyjąć hydrauliczny system podnoszenia.
3. Kontrola wysokości podnoszenia
Wysokość podnoszenia jest mierzona za pomocą montażu kodownika fotoelektrycznego zainstalowanego na podstawie.silna zdolność przeciwdziałania zakłóceniom i wysoka niezawodnośćZapewnia powtarzalność wstrząsu.
4System hamowania
Przyjmuje hamowanie pneumatyczne. Silne hamulce tarcia i funkcja hamowania przeciwstrząsowego mogą hamulować szybko i niezawodnie. Zapobiegają wtórnemu odbiciu.
5System buforowy
System redukcji drgań może zmniejszyć siłę uderzeniową przekazywaną z platformy roboczej na ziemię.
6Generator fal.
Półfalówka: realizować różne szerokości impulsów impulsowych 1-30 ms;
Wała kwadratowa: składa się ze specjalnego cylindru i zaworu regulacyjnego ciśnienia;
Włókno zęba pionowego po szczycie: składa się ze specjalnej formy, pieca i bloku ołowiowego.
7. Urządzenie bezpieczeństwa
Przełącznik awaryjnego zatrzymania: odcina obwód w sytuacjach awaryjnych, takich jak przymusowe odłączenie spawania kontaktowego mechanizmu działania.
Charakterystyka systemu pomiarowego:
Zgodność z MIL-STD-810, GJB-150-18-86, IEC68-2-27
Maksymalna częstotliwość pobierania próbek do 1 MHz
Maksymalne przyspieszenie badawcze 100 000 g
Minimalna szerokość impulsu badawczego 0,1 ms
Wielokrotne nagrywanie i odtwarzanie form fal
Wspieranie wewnętrznego i zewnętrznego uruchamiania
AnalizaFOdrobiny:
1/ Wstrząsówki, przejściowe uchwycenie
System automatycznie analizuje wartość szczytu, szerokość impulsu, zmianę prędkości, wskaźnik obrażeń głowy HIC i inne dane impulsu uderzenia.Automatycznie dopasować uchwyconego impulsu kształt fali do idealnego kształtu fali i porównać odchylenie między tymi dwoma.
2Analiza widma reakcji na szok
Analiza widma reakcji na wstrząsy umożliwia ocenę potencjalnego uszkodzenia spowodowanego uderzeniem.System przeprowadza analizę SRS dla każdego impulsu wstrząsowego i porównuje odchylenie między rzeczywistym SRS a docelowym SRS.
3. Inne analizy
Analiza deformacji siły, demonstracja reakcji uderzeniowej, analiza wstrząsu obrotowego i inne niezbędne analizy w badaniach wstrząsowych.energiaDemonstracja reakcji na szok zapewnia narzędzia do nauki spektrum reakcji na szok.Analiza wstrząsów obrotowych jest stosowana w przypadku obracających się maszyn uderzeniowych lub innych obracających się zdarzeń sterowaniaSygnał oblicza się poprzez pomiar przyspieszenia osiowego.
![]() |
