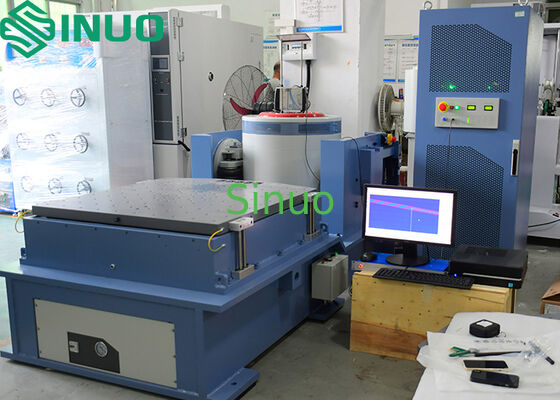

System testowania wibracji elektromagnetycznych IEC 62133 do testowania akumulatorów

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	obudowa ze sklejki
Okres dostawy:	40 dni
Metoda płatności:	T/T
Wydajność dostaw:	5 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate(Cost Additional)

Numer modelu

SN553

siła sinusoidalna:

4000kg.f

Losowa siła:

4000kg.f

Siła szoku:

8000kg.f

Zakres częstotliwości:

1 ~ 3000 Hz

Max. Przemieszczenie:

100 mm pp

Maks. Prędkość:

2,0 m/s

Podkreślić:

Badanie wibracji baterii według normy IEC 62133

Elektromagnetyczny system testów wibracyjnych

urządzenie do testowania baterii z gwarancją

Opis produktu

System testów wibracyjnych IEC 62133 do testowania baterii

Testy wibracyjne obejmują poddawanie komponentu lub urządzenia symulowanym naprężeniom w celu oceny jego reakcji na warunki rzeczywiste. Testy te są niezbędne dla zapewnienia trwałości i niezawodności produktów w różnych branżach, od lotniczej i motoryzacyjnej po elektronikę użytkową.

Sinuo współpracuje z Państwem, aby zaoferować dostosowane rozwiązania testów wibracyjnych, które wykraczają poza spełnianie podstawowych standardów zgodności (w tym GB, GJB, UL, IEC, ASTM i inne). Koncentrujemy się na rozwiązywaniu specyficznych wyzwań Państwa zastosowań, wyposażając Państwa w precyzyjne możliwości testowania potrzebne do przyspieszenia wprowadzenia produktu na rynek, poprawy jakości produktu i budowania reputacji niezawodności i doskonałości w Państwa branży.

Parametry techniczne sprzętu

Parametry generatora wzbudzeń elektromagnetycznych

Parametr	Specyfikacja
Maksymalna sinusoidalna siła wzbudzenia	4000 kg.f szczyt
Maksymalna losowa siła wzbudzenia	4000 kg.f rms
Maksymalna siła wzbudzenia udarowego	8000 kg.f szczyt
Zakres częstotliwości	1～3000 Hz
Maksymalne przemieszczenie	100 mm p-p
Maksymalna prędkość	2,0 m/s
Maksymalne przyspieszenie	100G (980 m/s2)
Częstotliwość rezonansowa pierwszego rzędu	2500 Hz±5%
Obciążenie	1000 kg
Częstotliwość izolacji wibracji	2,5 Hz
Średnica cewki ruchomej	Ф440 mm
Waga cewki ruchomej	60 kg
Upływ strumienia	＜10 gauss
Dopuszczalny moment mimośrodowy	＞500 N.m
Rozmiar sprzętu	1400mm×980mm×1230mm (z wyłączeniem pionowej platformy rozprężnej)
Waga sprzętu	2800 kg

Cyfrowy przełączający wzmacniacz mocy

Parametr	Specyfikacja
Moc wyjściowa	50 KVA
Napięcie wyjściowe	110 Vrms
Prąd wyjściowy	500 Arms
SNR	≥70dB
Rozmiar wzmacniacza	910mm×620mm×2050mm

System ochrony serwo

Temperatura, ciśnienie wiatru, nadmierne przemieszczenie, przepięcie, przetężenie, podnapięcie wejściowe, usterka zewnętrzna, zasilanie sterujące, usterka logiczna, utrata fazy wejściowej

Cyfrowy kontroler wibracji

Parametr	Specyfikacja
Konfiguracja sprzętowa	2 jednoczesne kanały wejściowe, 1 kanał wyjściowy
Moduł funkcji sterowania	Sinus, losowy, klasyczny wstrząs
Komputer sterujący	Oryginalny komputer markowy z monitorem LCD
Oprogramowanie	Obsługa w języku angielskim, analiza w domenie czasu i częstotliwości, źródło sygnału, analiza zamiatania częstotliwości sinusoidalnych itp. Może automatycznie generować raporty testowe WORD. Może wyświetlać, przechowywać sygnały i dane oraz ustawiać parametry testowe i analizować funkcje.
Czujnik przyspieszenia LTE C04A07	Zakres częstotliwości: 1-8000 Hz Czułość: 30 mv/g Zakres temperatur: -40 - 160℃

Pionowy stół rozprężny

Parametr	Specyfikacja
Materiał	Stop magnezu, powierzchnia twardo anodowana
Rozmiar stołu	2000×1200 mm
Otwór stały	M10 prostokątny rozkład 100mm*100mm tuleja śruby ze stali nierdzewnej, trwała i odporna na zużycie
Górna granica częstotliwości użytkowania	Sinus 100 Hz, Losowy 200 Hz
Waga	Około 340 kg

Wentylator chłodzący (w tym tłumik)

Parametr	Specyfikacja
Moc wentylatora	15 kW
Natężenie przepływu wentylatora	81,6 m3/s
Ciśnienie wentylatora	0,075 kgf/cm2

Wymagania elektryczne

Parametr	Specyfikacja
Zasilanie	3-fazowe 5-przewodowe 380 V/50 Hz 75 KVA
Sprężone powietrze	0,6 MPa
Rezystancja uziemienia	≤4Ω

Funkcje systemu

Wysoka wydajność i niezawodność: Sterowanie w pętli zamkniętej z procesorem DSP zapewnia reakcję w czasie rzeczywistym i wysoką precyzję. Wszystkie kanały wejściowe posiadają 24-bitowe przetworniki ADC, konstrukcję sprzętową o niskim poziomie szumów oraz wbudowane analogowe i cyfrowe filtry antyaliasingowe.
Łatwy w obsłudze: Oprogramowanie aplikacji oparte na systemie Windows z funkcjami automatycznego kreatora i generowania raportów testowych. Bogate ustawienia parametrów testowych z interfejsem USB2.0 zapewniającym bezproblemową łączność z komputerem.
Potężne funkcje i elastyczność: Wszechstronna platforma sterowania wibracjami zdolna do wielu złożonych zadań. Modułowa konstrukcja umożliwia konfigurację sprzętu i oprogramowania w celu spełnienia różnych wymagań testowych i analitycznych.
Bezpieczeństwo testu: Kontrola sygnału na małą skalę do podglądu systemu, wiele kontroli bezpieczeństwa i ustawień blokady. Wbudowany klawisz zakończenia do natychmiastowego wyłączenia testu w przypadku nieprawidłowości.
Generowanie raportu testowego: Generowanie raportów testowych w formacie Word lub PDF jednym kliknięciem. Kompleksowe raportowanie obejmujące funkcje kontroli testów, ustawianie parametrów, krzywe widma docelowego sterowania oraz krzywe w domenie czasu/częstotliwości.
