Modułowy wykrywacz nieszczelności ze spektrometrem masowym z baterią litową i helem
| Functional Configuration: | Tryb próżniowy/pistolet ssący/podwójny gaz znakujący | Detectable Gases: | Hel-4; Hel-3; Wodór |
| 1500Hz Vacuum Mini. Leak: | 1,0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5,0E-13 Pa.m3/s |
| Calibration Mode: | Kalibracja wewnętrzna/zewnętrzna/dynamiczna | Calibration Leak: | Typ mikrokanałowy, 2,0 × 10⁻⁸ Pa·m3/s |
| Start-up Time: | ≤ 3 min | Response Time: | ≤ 1s |

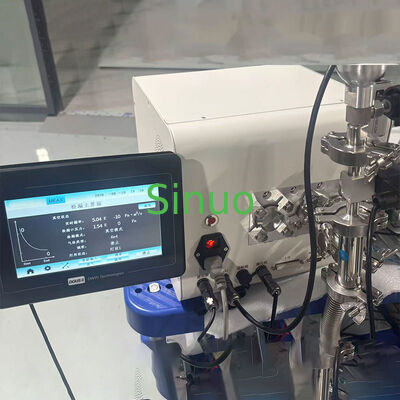

Urządzenie to jest modułowym wykrywaczem nieszczelności z helem i spektrometrem mas pierwszej generacji ANHMS-1000. Jest kompatybilny zarówno z metodami testowania próżniowego, jak i pistoletu ssącego. Jego niewielkie rozmiary pozwalają na łatwą integrację ze zautomatyzowanym sprzętem do testowania helu w ogniwach baterii litowych.
Monitorując w czasie rzeczywistym zawartość helu w miejscu modułu wlotowego, można ilościowo zmierzyć stopień wycieku helu z ogniw baterii litowej. Może szybko wykryć niewykwalifikowane i podejrzane ogniwa, których stopień wycieku przekracza ustawioną wartość z takich powodów, jak wady spawania obudowy, awarie spawania otworów wtryskowych i wady materiałowe.
Detektor nieszczelności ze spektrometrem mas z helem serii ANHMS-1000 jest szeroko stosowany w testach helu pierwotnego, testach helu wtórnego i testach szczelności pakietów akumulatorów podczas produkcji ogniw. Może zapewnić, że jakość spawania obudowy i kołków uszczelniających, a także ogólna skuteczność uszczelnienia PAKIETU i modułu spełniają wymagania produkcyjne.
- Wysoka dokładność wykrywania nieszczelności: Minimalna wykrywalna wielkość nieszczelności osiąga 5,0E-10Pa.m3/s w trybie próżniowym
- Wysoka prędkość reakcji: czas reakcji na wyciek jest krótszy niż 1 s, a szczyt wycieku można zmierzyć w ciągu 5 s
- Wysoka stabilność: drut z tlenku itru i irydu, automatycznie przełączający się w przypadku awarii; dwukanałowa konstrukcja zapewnia ciągłą i stabilną pracę
- Przechowywanie danych: Lokalnie przechowuje dane testowe i przebiegi oraz obsługuje eksport na dysk flash USB
- Łatwość użycia: Kompaktowy rozmiar, bogate interfejsy i prosta obsługa, odpowiednie dla zautomatyzowanych urządzeń do wykrywania helu z bateriami litowymi
| Parametr | Specyfikacja |
|---|---|
| Model produktu | SN-ANHMS-1000 |
| Konfiguracja funkcjonalna | Tryb próżniowy, tryb pistoletu ssącego, podwójny gaz znakujący |
| Zasilanie | AC 220 V ± 10%, 50 Hz |
| Bieżące zużycie | < 2A |
| Bezpiecznik | 10A*2 (średnica 5*20mm) |
| Kołnierz wlotowy | 2*DN16 KF+1*DN25 KF |
| Wymiary | 308*283*319 (szer.*wys.*gł., mm) |
| Wykrywalne gazy | He4, He3, H2 |
| Minimalny wykrywalny współczynnik wycieku (He4) | Tryb ssania pistoletu: ≤ 5,0E-8 Pa.m³/s Tryb próżniowy: 1,0E-12 Pa.m3/s (1500 Hz) 5,0E-13 Pa.m3/s (1000 Hz) |
| Tryb kalibracji | Kalibracja wewnętrzna, kalibracja zewnętrzna, zewnętrzna kalibracja dynamiczna |
| Wyciek kalibracyjny | Typ mikrokanałowy, 2,0 * 10⁻⁸ Pa·m3/s |
| Czas uruchomienia | ≤ 3min |
| Czas reakcji | ≤ 1s |
| Prędkość pompy rezerwowej | > 1,0 L/s, próżnia końcowa < 10 Pa |
| Prędkość pompy molekularnej | He4, 2,5 l/s (przepływ podzielony 80) |
| Maksymalne dopuszczalne ciśnienie | 200 ~ 1800 Pa |
| Jednostka miary | Pa.m3/s, mbar.L/s, Torr.L/s, PPm |
| Język | Chiński/angielski/niemiecki |
| Ekran wyświetlacza | Kolorowy wyświetlacz LCD o przekątnej 4,3 cala, ekran dotykowy |
| Interfejs komunikacyjny | RS232, we/wy, wejście analogowe |
