Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Pułapka ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	20 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate(Cost Additional )

Numer modelu

SN555

Waga uderzeniowa:

9,1 ± 0,1 kg, spełnia różne standardy

Wysokość spadku:

1–1000 mm, ± 3 mm precyzja

Struktura:

Podwójna kolumna z przewodnikiem

Bezpieczeństwo:

Drzwi pomocy magnetycznej, przełącznik limitu, haczyk bezpieczeństwa

Okno:

Szkło odporne na eksplozję 300 × 300 × 10 mm

Monitorowanie:

≥4MP kamera HD, pamięć 1 TB, dostęp do zdalnego dostępu

Oświetlenie:

światło LED

interfejs:

Ekran dotykowy, ≤1 mm dokładność

Podkreślić:

Maszyna do badań dużych uderzeń na baterie

Maszyna do badań ciężkich uderzeń z akumulatorami o wysokim bezpieczeństwie

Opis produktu

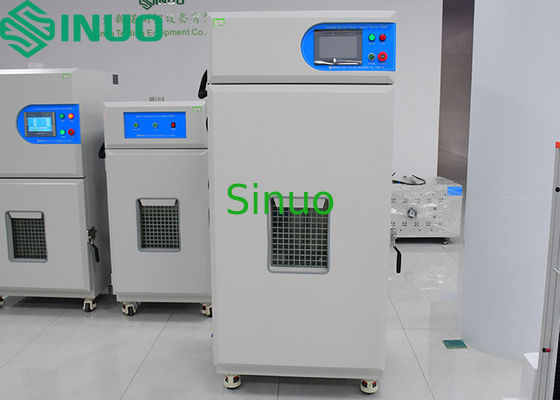

Maszyna do testów udarowych akumulatorów o wysokim bezpieczeństwie, ciężar uderzeniowy 9,1 KG UN38.3

Informacje o produkcie:

To urządzenie zostało zaprojektowane w celu oceny bezpieczeństwa akumulatorów litowo-jonowych poprzez symulację uderzeń mechanicznych w różnych warunkach masy, wysokości i powierzchni kontaktu. Test zapewnia, że w standardowych scenariuszach uderzeniowych akumulator nie zapali się ani nie wybuchnie.

Zasada testu:

Próbka testowa umieszczana jest na płaskiej powierzchni z prętem o średnicy 15,8 mm umieszczonym poziomo pośrodku. Ciężar 9,1 ± 0,1 kg jest upuszczany z wysokości 610 ± 25 mm bezpośrednio na pręt. Próbkę obserwuje się przez sześć godzin po uderzeniu. Każda próbka jest używana tylko raz.

Kryteria akceptacji: Akumulator nie może się zapalić ani wybuchnąć.

Parametry techniczne:

Ciężar upadku	9,1±0,1kg
Wysokość upadku	1–1000 mm (pionowo prowadzone swobodne opadanie)
Dokładność wyświetlania	≤1mm
Dokładność wysokości	±3mm
Tryb wyświetlania	Ekran dotykowy
Średnica pręta poziomego	15,8±0,2 mm (Ten stalowy pręt jest umieszczony pionowo pośrodku akumulatora, a ciężki przedmiot spada na stalowy pręt, a stalowy pręt pozostaje równoległy do dolnej powierzchni kwadratowego akumulatora;)
Przestrzeń testowa	W300 X D500 X H1000mm
Materiał wewnętrznej skrzyni	Stal nierdzewna SUS 201# (grubość 1,2 mm, całkowita grubość wzmocnienia i zewnętrznej skrzyni wynosi 80 mm)
Materiał zewnętrznej skrzyni	Płyta mieszana na zimno, wypiekana (grubość 1,5 mm)
Otwór wylotowy	150 mm, umieszczony z tyłu skrzyni
Okno obserwacyjne	Pojedyncze drzwi, otwarte okno obserwacyjne, zimna klamka
Rozmiar okna	30030010mm grube szkło hartowane odporne na wybuchy)
Mechanizm podnoszenia	Podnoszenie elektryczne
Powierzchnie uderzeniowe	Płyta stalowa (góra i dół)
Wymiary maszyny	W750XD700XH1600 mm
Zasilanie	AC 220V, 500W
Waga	Około 200 kg

Inne parametry:

Oświetlenie

Komora testowa została zaprojektowana z oświetleniem LED o wysokiej jasności, co ułatwia obserwację stanu testu wewnątrz komory testowej

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 0

Urządzenie odciążające ciśnienie przeciwwybuchowe

Posiada magnetyczną funkcję odciążania ciśnienia przeciwwybuchowego. Oznacza to, że skrzynka ochronna automatycznie pochłania drzwi odciążające ciśnienie (specyfikacja: 200*200mm) po uderzeniu falą uderzeniową. Kiedy silny przepływ powietrza uderza, drzwi odciążające ciśnienie automatycznie otwierają się i zamykają, aby zmniejszyć wpływ eksplozji.

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 1

Odprowadzanie dymu

Wentylator wyciągowy dymu, średnica wylotu 100 mm

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 2

Urządzenie ochronne

Wyłącznik krańcowy, hak bezpieczeństwa (znajdujący się na poprzecznicy górnej płyty uderzeniowej, pełni rolę ochrony bezpieczeństwa)

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 3

Monitorowanie

Obszar testowy jest wyposażony w system nadzoru wideo w wysokiej rozdzielczości. Można go zdalnie sterować, aby zapewnić dokładność danych. Obraz jest wyraźny, z pikselem ≥ 4 miliony pikseli. Urządzenie pamięci masowej jest wyposażone w dysk twardy 1T + monitor Lenovo.

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 4

Interfejs ekranu dotykowego

Miejsce instalacji

Podłoże jest płaskie i dobrze wentylowane

Brak silnych wibracji wokół urządzenia

Brak silnego pola elektromagnetycznego wokół urządzenia

Brak łatwopalnych, wybuchowych, żrących substancji i pyłu wokół urządzenia

Wokół urządzenia pozostawiono odpowiednią przestrzeń do użytkowania i konserwacji, jak pokazano na poniższym rysunku:

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 6

Warunki zasilania

Zasilanie: AC220V jednofazowy dwuprzewodowy + przewód ochronny uziemiający

Zakres wahań napięcia: AC (220±20)V

Zakres wahań częstotliwości: (50±0,5)Hz

Pojemność zasilania: około 500W

Maksymalny prąd: 3A

Wyłącznik zasilania: 5A

Cechy urządzenia:

1. Standardowa waga wynosi 9,1 kg, a średnica 15,8 mm (co może spełniać różne standardy jednocześnie).

2. Enkoder wyświetla wysokość. Inteligentne sterowanie jest regulowane w zakresie od 0 do 1000 mm (bardzo wygodne dla klientów).

3. Konstrukcja z podwójną kolumną pozwala na swobodne opadanie ciężaru i skutecznie zapobiega problemom z bezpieczeństwem.

4. Ciężar 9,1 kg lub 10 kg spada z określonej wysokości (610 mm lub 1000 mm) na próbkę, bez odchylenia, aby zapobiec wtórnemu uderzeniu w powierzchnię akumulatora.

5. Wyposażony w otwory wentylacyjne (aby ułatwić klientom odprowadzanie dymu generowanego podczas testowania akumulatorów poza pomieszczenie testowe).

6. Dwuwarstwowe okno ze szkła hartowanego odpornego na wybuchy.

Poziom widoczny w przypadku urządzenia do badania ciężkiego uderzenia3 7
