IEC 62552:2015 Automatyczny tester drzwi lodówki z kontrolerem PLC

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Plywood Case
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	20 zestawów miesięcznie

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate(Cost Additional )

Numer modelu

SN1201

System sterowania:

PLC MITSUBISHI

System napędowy:

Servo + Reducer (otwieranie/zamykanie), cylinder (trzaskanie)

Przedmioty testowe:

1. Test trwałości Dorodnika (lewe/prawe/francuskie drzwi) 2,50N Test zatrzasny

Test Stations:

1 station, 4 robotic arms (independent or simultaneous operation)

Cykle testowe:

0–999 999 (regulowany ekran dotykowy, automatyczne zatrzymanie)

Pauza czas:

0–99 999,9 s (regulowane)

Kąt otwarcia:

0–100 °, ± 0,1 ° (dokładność)

Szybkość działania:

6–30 cykli/min (regulowane)

Podkreślić:

Tester drzwi lodówki IEC 62552

Automatyczny tester drzwi lodówki z PLC

Sprzęt do testowania lodówek z gwarancją

Opis produktu

IEC 62552:2015 Tester do automatycznego otwierania i zamykania drzwi lodówki

Informacje o produkcie:

Tester jest przeznaczony do testowania trwałości pionowych drzwi zamrażarki i może być również używany w połączeniu z testami efektywności energetycznej lodówek w celu symulacji cykli otwierania/zamykania drzwi. Jest to specjalistyczne, zautomatyzowane urządzenie testujące, idealne dla jednostek certyfikujących, laboratoriów fabrycznych i innych działów kontroli.

System wykorzystuje dojrzałe sterowanie oparte na sterowniku PLC, charakteryzujące się regulowanymi siłownikami ruchu, zespołami przyssawek do mocowania na powierzchniach lodówki oraz kolorowym ekranem dotykowym LCD do wprowadzania parametrów. Użytkownicy mogą wstępnie ustawić kąt testu, prędkość i czas otwierania/zamykania drzwi, aby realistycznie symulować ręczne otwieranie/zamykanie drzwi, osiągając inteligentne, wielofunkcyjne sterowanie.

Test Zasada:

• Otwieranie drzwi:

Serwomotor napędza ramię mechaniczne, które ciągnie linę, przesuwając drzwi z przyssawką z 0° do 5–15° pod kontrolowanym ruchem, po czym drzwi poruszają się swobodnie do kąta docelowego.

• Zamykanie drzwi:

Serwomotor napędza ramię z kołem dociskowym, aby pchnąć drzwi z 45° do 35–40° pod kontrolowanym ruchem, a następnie faza swobodnego ruchu aż do całkowitego zamknięcia.

• Jeden pełny cykl otwierania-zamykania jest definiowany jako pojedynczy cykl testowy.

• Test uderzeniowy 50N:

Drzwi lodówki są najpierw otwierane do 90° (mechanicznie ograniczone od wewnątrz). Przyssawka jest mocowana na zewnętrznej krawędzi drzwi, najdalej od zawiasu. Ciężar (połączony stalowym drutem) jest podnoszony i opuszczany przez siłownik pneumatyczny, aby przyłożyć siłę 50N, kołysząc drzwiami poza 90° do ich maksymalnego kąta.

Ramię następnie resetuje drzwi do 90°, a uderzenie jest powtarzane 10 000 razy.

Struktura mechaniczna:

Jak pokazano na rysunkach, urządzenie posiada zintegrowaną konstrukcję ramy. Próbka lodówki jest umieszczana na płycie podstawy, aby zapewnić, że ruch względny powoduje naprężenia wewnętrzne, a nie wibracje całej maszyny.

Dwie kolumny pionowe są zamontowane na płycie podstawy (lewa i prawa), każda zawierająca dwa mechanizmy otwierania/zamykania drzwi, jak pokazano na rysunku 1, umożliwiając jednoczesne testowanie lodówek z maksymalnie czterema drzwiami.

Konfiguracja próbki testowej jest pokazana na rysunku 2.

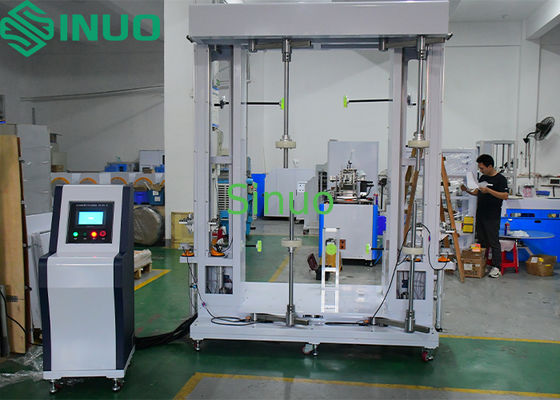

IEC 62552:2015 Automatyczny tester drzwi lodówki z kontrolerem PLC 0

Rysunek 1

IEC 62552:2015 Automatyczny tester drzwi lodówki z kontrolerem PLC 1

Rysunek 2

Specyfikacje techniczne:

Nr	Pozycja	Specyfikacja
1	Zasilanie	AC 220V, 50Hz, 5 kW
2	System sterowania	Inteligentne sterowanie Mitsubishi PLC
3	Interfejs HMI	7-calowy kolorowy ekran dotykowy WEINVIEW
4	Układ napędowy	Otwieranie/zamykanie drzwi: Serwomotor + precyzyjny reduktor Uderzanie drzwiami: Cylinder
5	Próbka do zastosowania	Tego samego typu, jak pokazano na rysunku 2 Szer. × Gł. × Wys. = (0,4~1,0 m) × (0,4~1,0 m) × (0,6~2,0 m)
6	Pozycje testowe	1. Test trwałości drzwi lodówki (otwierane w lewo, otwierane w prawo, drzwi francuskie) 2. Test uderzeniowy drzwiami 50N
7	Stanowiska testowe	1 stanowisko do testowania 1 lodówki, kompatybilne z drzwiami lewymi/prawymi/francuskimi; 4 ramiona robota mogą działać niezależnie lub jednocześnie
8	Kolumny pionowe	2 kolumny (lewa i prawa), każda z 2 ramionami wahadłowymi napędzanymi silnikiem; regulowana wysokość przyssawek w celu dopasowania do pozycji drzwi
9	Ramiona mechaniczne	4 zestawy (górny/dolny lewy, górny/dolny prawy); regulowane pod względem długości i wysokości, aby pasowały do różnych rozmiarów drzwi
10	Mechanizm przyssawek	4 zestawy stabilnych przyssawek do niezawodnego trzymania drzwi
11	Tace na obciążniki	4 zestawy do testu uderzeniowego drzwiami 50N
12	Liczba cykli testowych	0–999 999 cykli regulowanych za pomocą ekranu dotykowego; automatyczne zatrzymanie po zakończeniu
13	Kąt otwarcia drzwi	0–100°, regulowany za pomocą ekranu dotykowego z dokładnością ±0,1°
14	Czas pauzy otwierania drzwi	0–99 999,9 sekund, regulowany za pomocą ekranu dotykowego
15	Prędkość otwierania drzwi	6–30 cykli/min, regulowana za pomocą ekranu dotykowego
16	Pozycjonowanie lodówki	3 zestawy struktur pozycjonujących do zabezpieczania boków i tyłu lodówki
17	Wykrywanie kąta pochylenia drzwi	Wyposażony w czujnik kąta; komunikuje się ze sterownikiem PLC, aby zatrzymać test i ostrzec, jeśli kąt drzwi przekroczy ustawiony limit
18	Rama	Kompatybilna z maksymalnym rozmiarem próbki; lodówka zamontowana na płycie podstawy ramy
19	Pamięć po wyłączeniu zasilania	System zachowuje pamięć postępu testu i wznawia od miejsca, w którym się zatrzymał po awarii zasilania
20	Wyświetlanie danych i krzywych	Ekran dotykowy wyświetla krzywe kąta pochylenia i cyklu uderzenia; dostępne zapytania o dane historyczne
21	Ochrona bezpieczeństwa	Zatrzymanie awaryjne, ochrona przed upływem prądu, zabezpieczenie przed zwarciem, ochrona przed przeciążeniem
22	Wymiary i waga	Rama: Szer. 1800 × Gł. 1400 × Wys. 2400 mm, ok. 350 kg
