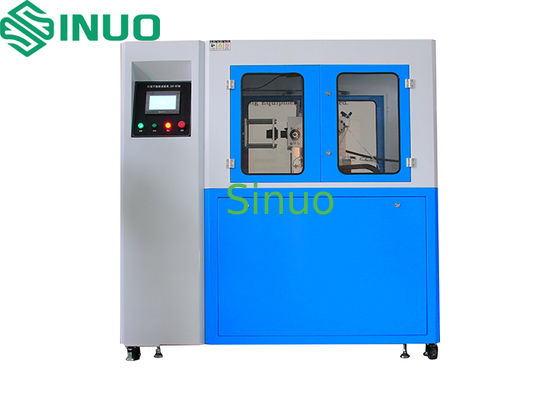

Urządzenie testujące interfejs ładowania do badania zdolności łączeniowej i działania

Urządzenie do testowania zdolności łączeniowej i normalnej pracy interfejsu ładowania

Próbka i ograniczenia:

Przedmiot testu: Interfejs ładowania pojazdów elektrycznych, wtyczki i gniazda przemysłowe oraz łączniki.

Cel testu: Służy do weryfikacji, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki i gniazda przemysłowe oraz łączniki, mogą wytrzymać obciążenia mechaniczne, elektryczne i termiczne podczas normalnego użytkowania bez nadmiernego zużycia lub szkodliwych skutków. Celem jest walidacja ich niezawodności.

Zasada testu:

Test przeprowadza się za pomocą mechanizmu napędzanego serwomotorem, który wykonuje liniowe wkładanie i wyjmowanie próbki, osiągając określoną liczbę cykli. System automatycznie obraca roztwór, a obciążenie zewnętrzne może być podłączone do przeprowadzania testów włączania/wyłączania. Czas włączania/wyłączania, prędkość testu i skok mogą być wstępnie ustawione za pomocą ekranu dotykowego.

Struktura i cechy:

Konstrukcja przyjmuje zintegrowaną ramę, napędzaną serwomotorem z precyzyjną śrubą kulową i napędem pasem synchronicznym. System jest sterowany przez PLC z potężną funkcją wyświetlania cyfrowego i przyjaznym dla użytkownika interfejsem na 7-calowym kolorowym ekranie dotykowym. Mocowanie jest trójosiowo regulowane, odpowiednie do testowania żywotności interfejsów pistoletów do ładowania.

Warunki środowiskowe:

Zasilanie: AC220V±10%/50-60Hz, 2kW

Temperatura pracy: 0-40°C, Wilgotność: 30%-90%

Wymiary: Ok. Szer. 1850*Gł. 800*Wys. 1700mm

Waga: Ok. 150kg

Parametry techniczne:

Przedmioty testu	a) Test żywotności mechanizmu blokującego b) Zdolność łączeniowa c) Normalna praca (żywotność)
Zakres próbek	Dostosowane mocowania w oparciu o próbki klienta
Stacja	Pojedyncza stacja
Tryb sterowania elektrycznego	Inteligentne zintegrowane sterowanie Mitsubishi PLC, 7-calowy kolorowy interfejs dotykowy człowiek-maszyna
Tryb pracy	Obsługa ręczna lub sterowana programowo
Funkcja	Symuluje normalną pracę interfejsu ładowania, w tym wkładanie i wyjmowanie interfejsu ładowania, odblokowywanie/blokowanie mechanizmu blokującego. Może być również testowany niezależnie. System jest programowalny dla prędkości testu, czasu testu i cykli testowych, z pojedynczym zbiornikiem na ciecz i funkcją mieszania.
Tryb napędu	Działanie wkładania i wyjmowania napędzane serwomotorem, obrót elektryczny do zanurzania w roztworze, wspomagany przez cylindry pneumatyczne do otwierania i zamykania mechanizmu blokady.
Mocowanie próbki i metoda mocowania	Mocowanie mechaniczne z regulowanymi mocowaniami trójwymiarowymi X/Y/Z. Pozycja punktu mocowania jest regulowana, a mocowania można wymieniać w celu testowania krajowych, amerykańskich i europejskich standardowych interfejsów ładowania AC/DC.
Automatyczne obracanie	Mocowanie na interfejsie pistoletu do ładowania zawiera mechanizm automatycznego obracania, który może obracać się o 90º. Czas zanurzenia jest kontrolowany.
Cykle testowe	0~999 999 razy, możliwość ustawienia. System zatrzyma się automatycznie po osiągnięciu ustawionej liczby cykli.
Czas łączenia	1-999,9 sekund, możliwość ustawienia (Standard wymaga utrzymania kontaktu elektrycznego nie dłużej niż 4 sekundy i nie krócej niż 2 sekundy).
Szybkość wkładania/wyjmowania	0-10 razy/min, możliwość ustawienia (3,75 cykli/min, 7,5 skoków/min).
Skok testowy	0-200mm, możliwość ustawienia (Odległość wtyczki i gniazda testowego ≥ 50mm).
Prędkość testu	0-850mm/s, ustawiana bezpośrednio za pomocą ekranu dotykowego.
Wyświetlanie siły	Wyposażony w czujnik siły o zakresie 50 kg do monitorowania siły w czasie rzeczywistym. Można wygenerować krzywą siła-czas, wyświetlającą maksymalne siły wkładania i wyjmowania, a także aktualną wartość siły. Zakres siły: (0-500)N, z błędem pomiaru ≤±0,5% F.S., rozdzielczość ≤0,1N.
Mechanizm blokujący	System zawiera funkcję automatycznego dociskania mechanizmu blokującego, symulując normalne warunki pracy.
Zbiornik na roztwór	Zbiornik na roztwór testowy zawierający mieszaninę 5% soli i 5% piasku (ISO 12103-A4 test pyłu cząsteczkowego grubego lub równoważny), zawieszonego w wodzie destylowanej.
Wymagania dotyczące zanurzenia	Częstotliwość zanurzania cieczy, czas zanurzania, czas suszenia, cykle wkładania/wyjmowania i czasy cykli są programowalne.
Obciążenie zewnętrzne	Obciążenie zewnętrzne może być podłączone do testowania.
Funkcje wykrywania	Po podłączeniu do obciążenia system może wyzwolić alarm obwodu otwartego i zarejestrować aktualną liczbę cykli.
Ochrona bezpieczeństwa	Ochrona uziemienia, ochrona przed zwarciem, ochrona przed przeciążeniem.
