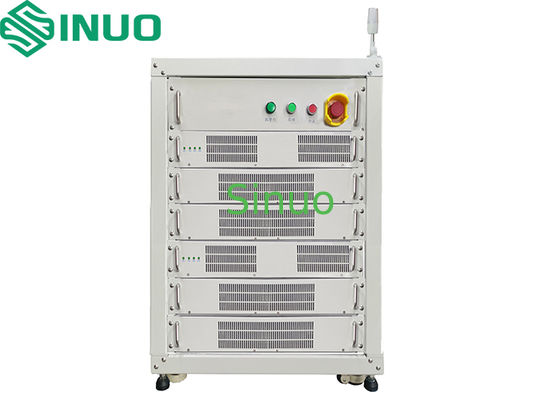

Regeneracyjny, precyzyjny system testowania akumulatorów do analizy wydajności akumulatorów litowo-jonowych
Informacje o produkcie:
Precyzyjny sprzęt do regeneracyjnego testowania pakietów akumulatorów jest w stanie testować różne parametry wydajności akumulatorów litowo-jonowych, takie jak pojemność, stan naładowania (SOC), przeładowanie i nadmierne rozładowanie.
System charakteryzuje się dużą mocą, wysoką wydajnością, wysoką precyzją i wysoką wydajnością.
Dzięki zastosowaniu technologii odzyskiwania energii znacznie zmniejsza wytwarzanie ciepła, zużycie energii i koszty operacyjne.
Architektura systemu:
Sprzęt składa się głównie z komputera głównego (górny kontroler), środkowego sterownika, modułu DC/AC, modułu DC/DC, dolnego kontrolera oraz systemu gromadzenia i przetwarzania danych.
Może zbierać dane w czasie rzeczywistym, takie jak napięcie, prąd, pojemność i energia dla każdego pojedynczego ogniwa. Dostępne są opcjonalne kanały pomiaru temperatury. Wszystkie zebrane dane przechowywane są w dedykowanej bazie danych, która wspiera statystykę danych, analizę i generowanie raportów.
Schemat architektury systemu (rysunek 1):
Rysunek 1 Schemat architektury systemu
Główne funkcje systemu:
1. Testowanie żywotności akumulatora
2. Testowanie pojemności baterii
3. Testowanie rezystancji wewnętrznej DC
4. Testowanie charakterystyki ładowania/rozładowania
5. Testowanie utrzymania ładunku
6. Testowanie wydajności ładowania/rozładowania
7. Testowanie głębokiego rozładowania / rozładowania przy stałym napięciu
8. Testowanie tolerancji na przeładowanie i nadmierne rozładowanie
9.Badanie charakterystyki temperaturowej
System Główne cechy:
1. Technologia regeneracji energii zapewniająca wysoką wydajność, zmniejszoną ilość ciepła i mniejsze zużycie energii.
2. Technologia równowagi trójfazowej (bez linii neutralnej) zmniejsza obciążenie sieci.
3. Funkcja miękkiego rozruchu minimalizuje wpływ na sieć energetyczną.
4. Dokładność pomiaru lepsza niż ± 0,05%; interwał rejestracji danych do 1000ms; doskonała stabilność.
5. Każdy kanał działa niezależnie i obsługuje indywidualne ustawienia ładowania/rozładowania.
6. Kompleksowe funkcje zabezpieczające: wejście/wyjście, oprogramowanie/sprzęt, odwrotna polaryzacja, odzyskiwanie po awarii zasilania i słaba ochrona styków.
7. Płynne przejście między prądem stałym a stałym napięciem bez prądu udarowego.
8. Wielopoziomowa integracja sieciowa: jeden komputer może kontrolować ponad 1000 kanałów; duże systemy obsługują zdalne monitorowanie.
9. Kanały można dowolnie łączyć równolegle, co zapewnia elastyczne działanie (wiele zastosowań w jednym systemie).
10.Modułowa konstrukcja wtyczki ułatwiająca konserwację.
11.Szybko podłączane linie wyjściowe dla wygodnej instalacji i serwisowania.
12. Pozłacane zaciski sondy minimalizują nagrzewanie i ułatwiają instalację/demontaż baterii.
13. Szybki procesor DSP z arytmetyką zmiennoprzecinkową jako rdzeń sterujący zapewniający precyzyjne sterowanie cyfrowe.
14. Technologia synchronicznego prostowania zwiększa efektywność energetyczną i zmniejsza rozmiar sprzętu.
15. Bogate urządzenia peryferyjne i szybkie obliczenia wspierają przetwarzanie danych i kontrolę systemu.
16. Zmienne sterujące wysyłane do DSP przez wejścia/wyjścia w celu przetworzenia.
17. Prosta, niezawodna konstrukcja sprzętu.
18.Modułowa struktura umożliwia łatwą modernizację i konserwację.
19. Przejrzysta prezentacja danych z monitorowaniem w czasie rzeczywistym i przesyłaniem danych MES (opcjonalnie).
Parametry techniczne:
|
NIE. |
Przedmiot |
Specyfikacja |
||
|
1 |
Model |
SNCTS100V60A-8CH |
||
|
2 |
Główne kanały |
8 kanałów |
||
|
3 |
Tryb pracy kanału |
W pełni niezależny |
||
|
4 |
Tryby pracy głównego kanału |
Ładowanie: CC, CV, CCCV (płynne przejście bez wpływu) Rozładowanie: CC, CP, CV Inni: Gotowość, stop |
||
|
Warunki zakończenia testu głównego kanału |
Czas, napięcie, prąd, pojemność itp. |
|||
|
5 |
Napięcie głównego kanału |
Zakres napięcia ładowania |
0 V-100 V |
|
|
Zakres napięcia rozładowania |
10 V-100 V |
|||
|
Dokładność |
±(0,05%RD+0,05%FS) |
|||
|
Rezolucja |
0,1 mV |
|||
|
Główny kanał Aktualny |
Maks |
±60A |
||
|
Min |
±150 mA |
|||
|
Dokładność |
±(0,05%RD+0,05%FS) |
|||
|
Rezolucja |
0,1 mA |
|||
|
Bieżący czas reakcji na start |
≤20ms |
|||
|
Aktualny czas przełączania |
≤40ms |
|||
|
Czas |
Rezolucja |
1000 ms |
||
|
Moc |
Wyjście |
Maksymalna ciągła moc wyjściowa na kanał: 6000 W |
||
|
Stabilność |
±0,1% FS |
|||
|
Efektywność |
Maksymalny Wydajność ładowania |
85% |
||
|
Maksymalna wydajność rozładowania |
85% |
|||
|
Informacje zwrotne dotyczące siatki |
Zniekształcenia harmoniczne |
≤3% |
||
|
Współczynnik mocy |
≥0,99 |
|||
|
Funkcja odcięcia kanału pomocniczego |
System umożliwia ustawienie warunków, w jakich krok kanału głównego zostanie zatrzymany lub przełączony, gdy sygnał kanału pomocniczego osiągnie określoną wartość. |
|||
|
6 |
Komunikacja |
Interfejs Ethernet RJ-45 zapewniający stabilną transmisję danych w czasie rzeczywistym |
||
|
BMS Komunikacja |
CAN/RS485 (fakultatywny) |
|||
|
7 |
Program kontrolny |
Obsługuje ochronę danych po wyłączeniu zasilania, umożliwiając kontynuację testu po nieoczekiwanej awarii zasilania, ręcznym zatrzymaniu lub z zapisanych plików danych. |
||
|
Można skonfigurować limity bezpieczeństwa, w tym dolne i górne limity napięcia, dolne i górne limity prądu oraz zabezpieczenie trendu napięcia/prądu. Ochronę można ustawić dla każdego indywidualnego kroku. |
||||
|
Dla kanału pomocniczego można skonfigurować takie parametry, jak górna/dolna granica napięcia i górna/dolna granica temperatury. |
||||
|
Maksymalna liczba cykli |
9999 |
|||
|
Zagnieżdżanie warstw |
do 10 |
|||
|
Formaty czasu |
godz./min./s |
|||
|
Zapis danych |
≥1000 ms |
|||
|
8 |
Wyświetlanie danych |
Lista cykli |
liczba cykli, pojemność ładowania/rozładowania, energia, średnie napięcie |
|
|
Lista procesów |
numer procesu, tryb, czas, pojemność, energia, napięcie/prąd końcowy |
|||
|
Lista szczegółów |
liczba rekordów, czas systemowy, czas skumulowany, napięcie, prąd, moc, energia |
|||
|
9 |
Eksport daty |
Dane eksportowane do plików Excel i wykresów; udostępnia raporty wydajności, krzywe ładowania/rozładowania, charakterystykę napięcia/prądu w czasie itp. |
||
|
10 |
Typy krzywych |
Oś X: całkowity czas, pojemność, liczba cykli itp. |
||
|
T-Axis:Całkowite napięcie, prąd, pojemność, temperatura ogniwa, pojemność ładowania/rozładowania, napięcie ogniwa itp. – wszystko można dowolnie konfigurować. |
||||
|
11 |
Oprogramowanie Ochrona |
nadmierne/za niskie napięcie, nadmierne/za niskie natężenie prądu, przegrzanie, odzyskiwanie mocy po utracie mocy, nieprawidłowe wahania prądu itp. |
||
|
Sprzęt komputerowy Ochrona |
odwrotna polaryzacja, przetężenie, przepięcie. |
|||
|
Alarm |
wyłącznik awaryjny, automatyczne wyłączanie, automatyczne podłączanie/odłączanie obciążenia. |
|||
|
12 |
Linie wyjściowe |
Połączenie czteroprzewodowe (oddzielne linie prądowe i napięciowe). |
||
|
13 |
Chłodzenie |
Wymuszone chłodzenie powietrzem. |
||
|
14 |
Poziom bezpieczeństwa |
Zgodny z EN60950 i GB4943. |
||
|
Hałas |
Testowane zgodnie z metodą określoną wIEC 62040-3. Poziom hałasu jest mniejszy niż75 dBA. Zastosowany miernik poziomu dźwięku musi spełniać wymaganiaWymagania typu I normy IEC 804, z dokładnością lepszą niż ±0,5 dB. |
|||
|
Poziom ochrony |
IP22 |
|||
|
15 |
Łatwość konserwacji |
Modułowa konstrukcja; części zamienne wymienne; bezpłatna konserwacja w okresie gwarancyjnym. |
||
|
16 |
Aktualizacja oprogramowania |
Dożywotnie bezpłatne aktualizacje oprogramowania (do momentu wystąpienia niezgodności sprzętowej). |
||
|
17 |
Wskaźnik niepowodzeń |
≤1% |
||
|
18 |
Wymiary sprzętu |
Szafka: 670 (szer.) × 850 (gł.) × 960 (wys.) mm |
||
|
19 |
Kierunek konserwacji |
Dostęp z przodu i z tyłu |
||
|
20 |
Kolor |
Jednostka główna: lodowo-szary GY09 |
||
|
21 |
Środowisko |
Zasilanie |
380VAC ±10%, trójfazowy, pięcioprzewodowy, 50 Hz ±5% |
|
|
Moc znamionowa |
54kW (L25²×3 + N4² + PE4²) |
|||
|
Temperatura otoczenia |
-20 ℃ ~ 40 ℃ |
|||
|
Wilgotność |
10%–90% RH, bez kondensacji |
|||
|
Inny |
Unikaj wilgoci, wibracji i kurzu; nie do środowisk wybuchowych lub parowych |
|||
|
22 |
Uwagi dotyczące bezpieczeństwa |
1.Zapewnij prawidłowe uziemienie sprzętu. 2.Utrzymuj obszar wokół sprzętu w czystości i czystości. 3.Nie otwieraj paneli wewnętrznych podczas pracy. 4.Przed podłączeniem lub wyjęciem akumulatorów upewnij się, że kanały testowe są bezczynne. 5.W sytuacji awaryjnej przed jakąkolwiek inną czynnością naciśnij wyłącznik awaryjny. |
||
Główny interfejs sterowania:
Rysunek 4.1:Główny interfejs komputera hosta
Interfejs edycji przebiegu procesu:
Rysunek 4.2: Interfejs edycji przepływu procesu komputera hosta
Interfejs przeglądania danych komputera hosta:
Rysunek 4.3: Interfejs przeglądania danych komputera hosta
Lista komponentów:
|
NIE. |
Część |
Producent |
Pochodzenie |
|
1 |
MCU |
ST/TI |
Włochy / Francja / USA |
|
2 |
Wentylator |
Delta/SUNON |
Chiny |
|
3 |
Bezpiecznik |
Littlefuse'a / Bussmanna |
USA |
|
4 |
układ scalony |
TI/WŁ |
USA |
|
5 |
IGBT |
Infineon |
USA |
|
6 |
Rezystor próbkujący |
ISABELLENHÜTTE |
Niemcy |
|
7 |
OGŁOSZENIE |
TI |
USA |
|
8 |
DA |
ADI |
USA |
|
9 |
Przekaźnik |
OMRON |
Japonia |
|
10 |
Wyłącznik/stycznik |
CHINT / Delikatesy |
Chiny |
|
11 |
Dwukierunkowe zasilanie |
TuWei/Lorentz |
Chiny |
|
12 |
Sonda |
Kangxinda/Yingzhibao |
Chiny |
Opcjonalne akcesoria:
|
NIE. |
Przedmiot |
Zasięg / dokładność |
Ilość |
Uwagi |
|
|
1 |
Pomocniczy kanał temperaturowy |
Model sondy temperatury |
NTC(R25=10KΩ±1% B25/50=3950±1%) |
Zgodnie z wymaganiami |
Dostarczane przy dostawie |
|
Dokładność sondy temperatury |
Zakres: -40 ℃ do 150 ℃ |
||||
|
2 |
Komputer |
Procesor: Intel i5 10. generacji (6 rdzeni lub nowszy) |
Zgodnie z wymaganiami |
Dostarczane przy dostawie |
|
