IEC 60335-2-21 Elektryczne podgrzewacze wody Pulsowe ciśnienie wytrzymałość urządzenie do badania

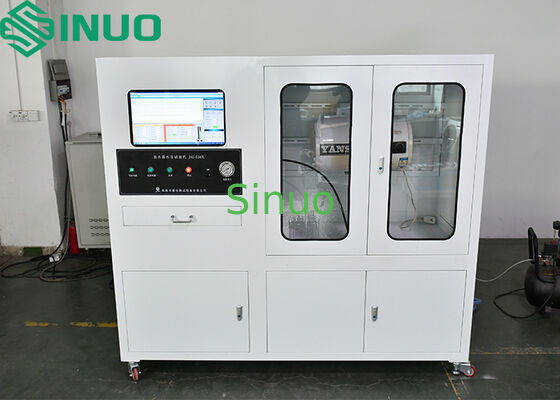

Maszyna do testowania wytrzymałości na ciśnienie impulsowe elektrycznych podgrzewaczy wody IEC 60335-2-21

Informacje o produkcie:

Ta maszyna do testowania ciśnienia wkładu podgrzewacza wody została zaprojektowana w celu spełnienia wymagań normy IEC 60335-2-21:2012 klauzula 22.47.

Maszyna jest przeznaczona do badania odporności na uderzenia ciśnienia wody wkładu elektrycznego podgrzewacza wody typu zbiornikowego. Może pracować nieprzerwanie przez 24 godziny. Maszyna wykorzystuje sterowanie PLC i obsługę za pomocą ekranu dotykowego. Główne akcesoria to importowane i krajowe marki wysokiej jakości, a działanie jest stabilne i niezawodne.

Opis funkcji:

Zdejmij obudowę zewnętrzną i inne elementy elektryczne podgrzewacza wody przeznaczonego do testowania, zespół pojemnika podgrzewacza wody z zainstalowaną rurą grzejną jest poddawany wykrywaniu wycieków przy ciśnieniu znamionowym, pojemnik musi być uszczelniony przy ciśnieniu znamionowym 100±5%. Wprowadź wodę do pojemnika w temperaturze otoczenia (z wyjątkiem pojemnika z miedzi krzemowej) i usuń powietrze z pojemnika, a następnie naprzemiennie poddawaj pojemnik ciśnieniu w zakresie od 15% do (100±5)% ciśnienia znamionowego. Przeprowadź proces podnoszenia ciśnienia przez 80 000 razy z częstotliwością 20-40 razy/min. Na koniec każdego podnoszenia ciśnienia po 10 000 razy, ciśnienie powinno być utrzymywane co najmniej przy maksymalnym ciśnieniu roboczym przez 10 minut. Po teście wysokiego i niskiego ciśnienia, wkład powinien być bez widocznych znaczących deformacji.

Parametry techniczne:

a. Stanowisko testowe: 1 (spełniające wymagania dla wkładu o pojemności maksymalnej 500L)

b. Pojemność zbiornika na wodę: ≤500L (zmienia się w zależności od pojemności zbiornika i liczby stanowisk)

c. Ciśnienie wody testowej: Zgodnie ze standardem, powinno być ustawione jako dwie grupy, to znaczy 0,15 MPa przy obniżaniu ciśnienia i 0,75 MPa przy podnoszeniu ciśnienia.d. Maksymalne ciśnienie wody: ≤0,9 MPa

e. Częstotliwość testowania: od 20 do 40 razy na minutę (zmienia się w zależności od wielkości pojemnika wewnętrznego)

f. Czas testu: Wzrost ciśnienia pompy, czas utrzymywania może być ustawiony zgodnie z wymaganiami normy testowej od 0,2 do 3S

g. Liczba testów: Można ustawić od 0 do 999999 razy (można wstępnie ustawić liczbę wymaganych testów, a po zakończeniu wstępnie ustawionej liczby testów nastąpi automatyczne zatrzymanie.)

h. Czas cyklu: Można ustawić od 0 do 999999 razy.

(Dla każdego 10 000 testów, utrzymuj ciśnienie przez 10 minut pod ciśnieniem 0,75 MPa, następny test może być przeprowadzony tylko wtedy, gdy wkład jest bez widocznych znaczących deformacji)

i. Czas utrzymywania ciśnienia: wzrost ciśnienia pompy, czas utrzymywania może być ustawiony zgodnie z wymaganiami normy testowej od 0,2 do 3S

j. Umieszczenie próbki: poziome i poziome, struktury lewa i prawa do wyboru przez klienta.

k. Z funkcją ochrony przed zanikiem zasilania, licznik zatrzymuje odliczanie po zaniku zasilania, a licznik jest automatycznie zapisywany w celu zapamiętania danych.

l. Manometr wstrząsoodporny typu wskaźnikowego (służy do wyświetlania aktualnego ciśnienia i ciśnienia testu żywotności, można ustawić górny limit ciśnienia), zawór kulowy jest dodany przed manometrem, a kanał wodny może być zamknięty w nagłych wypadkach w celu ochrony manometru.

m. Część elektryczna urządzenia posiada funkcję ochrony przed upływem prądu, a komora sterowania elektrycznego jest zainstalowana z boku maszyny, która jest całkowicie wodoodporna.

n. Urządzenie posiada funkcje wykrywania wycieków i ochrony próbek. Gdy próbka przecieka, urządzenie automatycznie się zatrzyma po wykryciu przez sondę detekcyjną, zapobiegając powodowaniu niepewnych wypadków.

o. Złącze próbki: Standardowo skonfigurowane ze złączem M14×1,5, a różne złącza mogą być dostarczone zgodnie z próbkami (klient powinien zaoferować nam typ/rozmiar złączy i itp., koszt jest dodatkowy)

p. Zużycie wody: Zgodnie z objętością próbki + 50L, maks. 500L.

q. Zasilanie: trójfazowe AC380V ± 10, 50HZ.

r. Wymiary urządzenia: WDH1800*900*2000mm

Główna konfiguracja:
