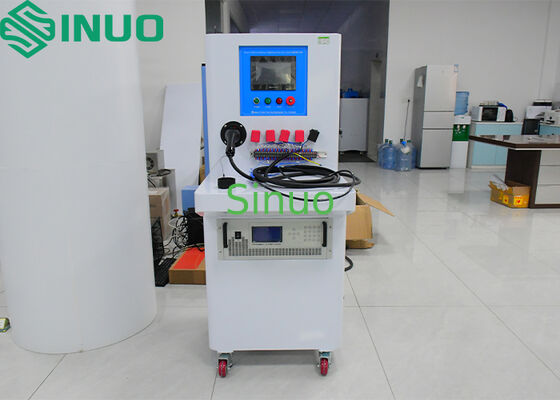

IEC 62196-3: 2022 Electric Vehicle Connectors Temperature Rise Test System

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	obudowa ze sklejki
Okres dostawy:	30 DNI
Metoda płatności:	T/T
Wydajność dostaw:	10 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate(Cost Additional)

Numer modelu

SNQC1006-100A

Punkt pomiaru temperatury:

16 kanałów

Prąd wyjściowy:

AC 0-100A

Tryb prądu wyjściowego:

Ciągły/przerywany

Bieżąca rozdzielczość:

Dokładność amperomierza:

±1% ±3 bajty

Dokładność woltomierza:

±1% ±3 bajty

Opis produktu

IEC 62196-3: 2022 Electric Vehicle Connectors Temperature Rise Test System

Product information:

This temperature rise test system meets the standard requirements of IEC 62196-3: 2022 clause 24, IEC 62196-1: 2022 clause 24, clause 34.2, 34.4 and 35.4, IEC 60309-1: 2012 clause
22, etc.
It is suitable for detecting the temperature rise test after the charging pile interface plug and socket pass the rated current, and assessing the heating of the surface of the electrical accessories when the load current is connected, and whether the temperature rise of the terminal meets the requirements of the standard.

Equipment Principle:

The temperature rise test system consists of an electric voltage regulator, a current transducer, a PLC programmable controller, a current sensor, a humanized touch screen and a movable chassis. It can stably output the test current, and eliminate the influence to the test current caused by the fluctuation of the power supply voltage, the connecting wire or the copper bar, and the resistance value of the sample, and improve the accuracy of the test result. The power supply have functions of low loss, high efficiency, easy operation, complete control and detection. The touch screen can display the current value and the temperature values of each temperature measurement points in real time. The temperature value can be recorded every 2 seconds and report can be generated, which can be stored in a USB flash drive and copied to a computer for viewing and printing.

Technical parameters:

Temperature Measurement Point	16 channels
Operation Method	Color humanized touch interface
Output Constant Adjustable Current	AC 0-100A
Output Current Mode	Continuous/ Intermittent
Load Test Output Voltage	Below AC 5V
Current Resolution	0.1A
Ammeter Accuracy	±1%±3 bytes
Voltmeter Accuracy	±1%±3 bytes
Continuous Mode Test Time	0.01～99.99 hours
Intermittent Mode Test Time	0.01～99.99 hours
Intermittent Mode Test Cycles	1～99999 cycles, automatic shutdown when the test cycles reach to the preset value
Temperature Measurement Range	0~400°C, accuracy 0.3% reading + 1°C; resolution: 0.1°C
Temperature Data Acquisition	Configure RS232 communication interface and data record interface
Temperature Scanning Speed	1 to 255 seconds all channels
Temperature Data Record	The data can be stored U disk
Temperature Measuring Thermocouple	American Omega T-type 30AWG filament thermocouple, length 2 meters, a total of 8 pieces
Power Supply	Single phase AC220V±10%, 50/60Hz, 3KVA
Equipment Dimensions and weight	Approx. L 800mm* W 680mm* H1610mm, 125KG
