IEC 62552:2015 Samodzielne urządzenia do badania trwałości zbiorników grzewczych

IEC 62552:2015 Samodzielne urządzenia do badania trwałości zbiorników grzewczych

Informacje o produkcie:

Samodzielne urządzenie do badania trwałości zbiorników grzewczych jest zaprojektowane zgodnie ze specyficznymi wymaganiami klienta.Jest przeznaczony do testowania trwałości pionowych szuflad stojących izolowanych szafekTo w pełni zautomatyzowane urządzenie testowe jest odpowiednie dla jednostek certyfikujących, fabrycznych laboratoriów i innych działów badawczych.

System wykorzystuje dojrzały inteligentny system sterowania PLC, wyposażony w regulowane mechanizmy wykonywania ruchu i dedykowane oprawy.umożliwiające wstępne ustawienie przebiegu badania, prędkość, liczba cykli oraz czas otwierania/zamykania drzwi umożliwia realistyczną symulację ruchowego obsługi szuflady za pomocą inteligentnego, wielofunkcyjnego sterowania.

Zasada:

1.Otwieranie: serwomotor napędza ramię mechaniczne, które powoli pociąga za pomocą miękkiej liny za pomocą kształtu rękojeści szuflady lub używa wysysacza przymocowanego do drzwi szuflady,otwieranie szuflady do 15 ∼ 20 mm przed całkowitym otwarciemMaksymalna odległość otwierania szuflady: 470 mm.

2.Zamknięcie: serwomotor napędza ramię mechaniczne, aby popchnąć walcownik ciśnieniowy, powodując zamknięcie szuflady od 15 do 20 mm przed pełnym otwarciem do pełnego zamknięcia.

3.Definicja cyklu: Jedna sekwencja otwarcia i zamknięcia liczy się jako jeden cykl. Proces powtarza się automatycznie do czasu osiągnięcia wstępnie ustawionej liczby cykli testowych, w którym system zatrzymuje się.

Struktura:

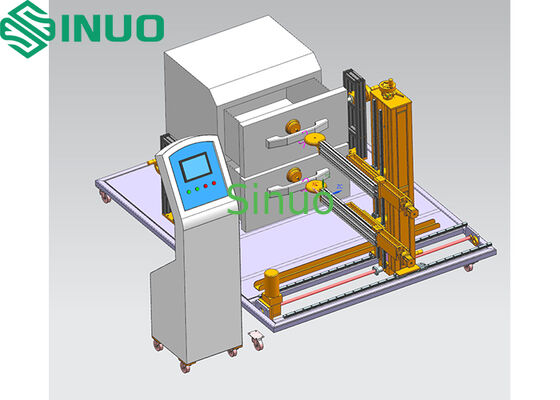

Całkowita struktura ramy, z próbkami umieszczonymi na platformie w celu zmniejszenia drgań urządzeń i względnego naprężenia wywołanego ruchem.Podstawowa platforma wspiera pionowe kolumny zawierające dwa mechanizmy szuflady (górne i dolne), które mogą być regulowane w celu pomieścienia szuflad w różnych pozycjach.

Parametry techniczne:

Wprowadzenie do jednostki systemu:

System jest modułowy, zaprojektowany i wyprodukowany ściśle zgodnie ze standardami, maksymalnie standaryzując komponenty, zapewniając optymalne osiągi i wsparcie techniczne.Silniki serwo zapewniają wysoką niezawodność i długą żywotnośćSystem jest kompaktowy, atrakcyjny wizualnie i łatwy w konserwacji.

4.1 Jednostka manipulacyjna

4.1.1 Zawiera dwa manipulatory otwierające/zamykające szuflady.

4.1.2 Przymocowane do pionowej kolumny na platformie bazowej; ramiona mogą być ustawiane pionowo w celu dopasowania do różnych pozycji szuflady.

4.1.3 Składa się z serwomotora + precyzyjnego suwaków + dedykowanej oprawy; sterowane programowo serwony napędzają oprawę wzdłuż suwaków w celu wykonywania ruchów liniowych, osiągając wielokrotne cykle otwierania/zamykania szuflady.

4.2 Ramka

Stalowa platforma z próbkami.

Trzy urządzenia do pobierania próbek na platformie, z gumowymi podkładkami na końcach, aby zapobiec uszkodzeniu próbek.

4.3 Inteligentny system sterowania elektrycznym

4.3.1 Zawiera szafę sterującą, obwody sterujące, panel sterujący i podstawowe elementy sterujące.

4.3.2 inteligentne sterowanie PLC (Mitsubishi) i 7-calowy kolorowy ekran dotykowy.

4.3.3 Oprogramowanie systemowe opracowane wewnętrznie; prędkość badania, liczba cykli i odległość podróży mogą być ustawione z góry na ekranie dotykowym, w pełni spełniając wymagania normy.
