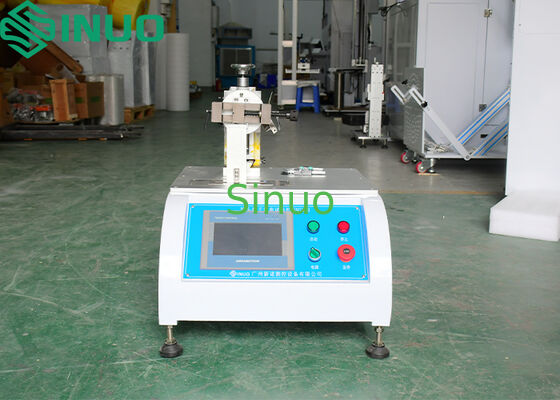

AS/NZS 3112:2017 Rys. 2.8 Maszyna do badania gięcia szpilki
Informacje o produkcie:
Stosowane normy:
JIS C 8303 rysunek 2 i klauzula 7.10
AS/NZS 3112:2017 Rysunek 2.8 i klauzula 2.13.7.2
Próbki testowe:Wtyczki z izolacyjnymi rękawami.
Zastosowanie:
Używane do badania odporności na gięcie szpilki z izolacyjnymi rękawami, w celu zweryfikowania wytrzymałości mechanicznej konstrukcji szpilki.
Zasada badania:
Świetlenie napędzane silnikiem stosuje siłę w pozycji 14 ± 0,5 mm od powierzchni sprzężenia wtyczki.
Po osiągnięciu przesunięcia 7,5 ± 0,3 mm urządzenie napędza szpilkę z powrotem do pozycji wyjściowej.
Prędkość odchylenia nie przekracza 50 mm/s.
Jeden cykl składa się z naciśnięcia do 7,5 mm i powrotu do punktu wyjścia.
Czas trwania jednego cyklu: ≤ 60 s
Interwał między cyklami: ≤ 10 s
Badanie kończy się automatycznie po 20 cyklach.
Próbkę należy trzymać w powietrzu w temperaturze20 ± 2 °Cw ciągu około1 godzina, a następnie natychmiast mocowane w oprawce, jak pokazano na rysunku 2.
Jeden terminal, przy około80,5 mm od korzenia wtyczki, przesuwa się nawzajem w lewo i w prawo w tempie10 razy na minutę, między pozycjami1 ̊2 (15°)a także3°4 (15°), dla30 cykli, w celu ustalenia, czy wystąpiła jakaś awaria końcowa.
Wtyczka jest poddawana gięciu w pozycji14 ± 0,5 mm od korzenia wtyczki, z przemieszczeniem7.5 ± 0,3 mm, utrzymywane przez60 sekund., i ta sama akcja jest powtarzana20 razy.
Po zakończeniu badania sprawdza się, czy końcówka jest uszkodzona.
Badanie jest wyposażone w specjalnie zaprojektowane urządzenia, które pozwalająprzednia łyżka i lewa łyżka prawaz wtyczką do precyzyjnego ustawienia.
System napędowy wykorzystujesilnik serwowy, zapewniając, że prędkość badania spełnia wymaganiamaksymalnie 50 mm/sa także10 cykli na minutę.
Specyfikacje techniczne:
|
Pozycja |
Specyfikacja |
|
Stacja |
Jednorazowa stacja |
|
Tryb sterowania |
Sterowanie PLC z wyświetlaczem dotykowym |
|
Tryb jazdy |
Silnik serwo napędowy |
|
Element badawczy |
Badanie gięcia wtyczki (tryb przemieszczenia stałego) |
|
Zakres siły |
0 ‰ 1000 N |
|
Rozstrzygnięcie siły |
0.1 N (wyświetlacz siły w czasie rzeczywistym do oceny kontaktu) |
|
Uderzenie testowe |
0 ‰ 200 mm |
|
Metoda przechowywania próbek |
Urządzenie siłowe: specjalne urządzenie typu wiosła do siły w dół i przekształcania szpilki |
|
|
Wzorzec: koncentruje szpilkę tak, że kierunek siły jest ośrodkowy |
|
Prędkość badania |
Zmienna 10 ̊300 mm/min (domyślnie ≤ 50 mm/s) |
|
Czas przerwy |
0999.9 s, ustawialne z góry |
|
Pozycja nakładania siły |
14 ± 0,5 mm od powierzchni sprzężenia wtyczki |
|
Przesunięcie |
7.5 ± 0,3 mm od punktu wyjścia |
|
Liczba cykli |
0 ¢9999 cykli, ustawialne z góry |
|
Wymiary i waga |
Przybliż.500 × 500 × 1100 mm (W × D × H) |
|
Masa sprzętu |
Przybliż.120 kg |
|
Zasilanie |
AC 220 V ±10 %, 50 ∼ 60 Hz 0.5kW |
|
|
