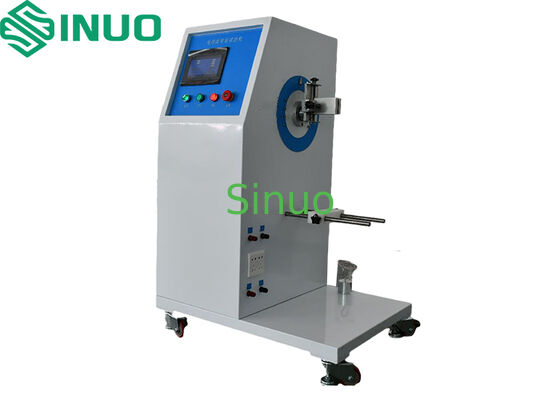

IEC 61386-1&23 Elastyczny tester gięcia przewodów 0-360° regulowany
| Test stations: | Pojedyncza stacja | Drive mode: | Napęd serwomotoru |
| Bending angle: | Regulacja w zakresie 0–360° | Bending speed: | 0–60 cykli/min |
| Bending cycles: | 0–999 999 | Specimen clamping: | Mocowanie mechaniczne |
| High Light: | tester zginania rur instalacyjnych IEC61386,tester elastycznych rur instalacyjnych z regulacją 360°,urządzenie do testowania zginania rur instalacyjnych |
||
Tester zginania elastycznych peszli IEC61386-1, regulowany w zakresie 0-360°
Informacje o produkcie:
Dotyczy norm:
IEC61386-1:2017
IEC61386-23:2021
Próbki i zakres zastosowania: Nadaje się do peszli metalowych, niemetalowych i kompozytowych lub złączek do systemów elektrycznych lub komunikacyjnych do napięcia AC 1000 V i/lub DC 1500 V.
Cel badania: Ocena, czy złączki peszli z zakończeniami spełniają wymagania dotyczące wytrzymałości mechanicznej na zginanie.
Zasada badania: Silnik serwo napędza obrotnicę, która zgina elastyczny peszel w lewo i w prawo ze zadaną prędkością i pod zadanym kątem. Urządzenie zatrzymuje się automatycznie po osiągnięciu zaprogramowanej liczby cykli.
Struktura urządzenia:
Napęd silnikiem serwo z dużą aluminiową płytą montażową dla dużych próbek, zapewnia, że oś obrotu jest jak najbliżej punktu wejścia kabla do złączki, minimalizując przemieszczenie boczne kabla i obciążenie.
Parametry techniczne:
|
Nr |
Pozycja |
parametry |
|
1 |
Zasilanie |
AC 220 V ±10%, 50–60 Hz, 0,75 kW |
|
2 |
Stanowiska badawcze |
Pojedyncze stanowisko |
|
3 |
Sterowanie elektryczne |
Zintegrowane sterowanie PLC z 7-calowym ekranem dotykowym HMI |
|
4 |
Tryb napędu |
Napęd silnikiem serwo |
|
5 |
Mocowanie próbki |
Mocowanie mechaniczne, regulowana pozycja mocowania |
|
6 |
Kąt zginania |
0–360° regulowany (opcje ustawień: ±30°, ±45°, ±60°, ±90°) |
|
7 |
Kierunek zginania |
|
|
8 |
Prędkość zginania |
0–60 cykli/min (możliwość ustawienia; domyślnie 40 cykli/min) |
|
9 |
Cykle zginania |
0–999 999 z możliwością ustawienia (domyślnie 5 000 cykli) |
|
10 |
Bloki podporowe |
Wysokość Z: regulowana 0–300 mm Rozstaw osiowy: regulowany 0–100 mm Fazowanie dolne R2, fazowanie górne R1 |
|
11 |
Wymiary zewnętrzne |
ok. 800 × 800 × 1300 mm (szer. × wys. × gł.) |
|
12 |
Waga |
130 kg |
