IEC 60670-1:2024 Aparatura do badania udarności młotkiem wahadłowym wysokim i niskim

MOQ:	1
Cena £:	negocjowalne
Standardowe Opakowanie:	Obudowa ze sklejki
Okres dostawy:	30 dni
Metoda płatności:	T/T
Wydajność dostaw:	5 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN2122C

Uderzające elementy:

IK01-IK11

Równoważna masa:

250 g, 500 g, 1,7 kg, 5 kg, 10 kg

Rura wahadła:

Długość 1000㎜, średnica zewnętrzna 9mm i 15,9mm

Udar uderzeniowy:

200-1200 mm

Przykładowa oprawa:

Arkusz sklejki o grubości 8 mm i wymiarach 175 mm

Tryb sterowania:

Tryb elektryczny, napędzany silnikiem

Podkreślić:

Tester młotkiem wahadłowym IEC 60670-1

Aparatura do badania udarności wysokiej i niskiej

Urządzenie do badania udarności urządzeń elektrycznych

Opis produktu

Aparatura do testowania udarności młotkiem wahadłowym wysokim i niskim zgodna z IEC 60670-1:2024

Aparatura testowa przeznaczona jest do badania odporności na uderzenia domowych i podobnych wyrobów elektronicznych i elektrycznych oraz ich akcesoriów, w tym wtyczek, gniazd, puszek natynkowych, dławnic, pokryw, przełączników i lamp. Urządzenie ocenia bezpieczeństwo użytkowania produktu i poziom wytrzymałości.

Normy zgodności

IEC60068-2-75:2014 "Badania środowiskowe wyrobów elektrycznych i elektronicznych - Część 2: Metody badań - Badanie Eh: Badania młotkiem IDT"
IEC60598-1:2017 "Oprawy oświetleniowe - Część 1: Wymagania ogólne i badania"
EC62262:2002 "Stopnie ochrony zapewnianej przez obudowy urządzeń elektrycznych przed uderzeniami mechanicznymi zewnętrznymi (kod IK)"
IEC 60670-1:2024 "Puszki i obudowy osprzętu elektrycznego do instalacji elektrycznych stałych domowych i podobnych - Część 1: Wymagania ogólne" rysunek 23

Konstrukcja

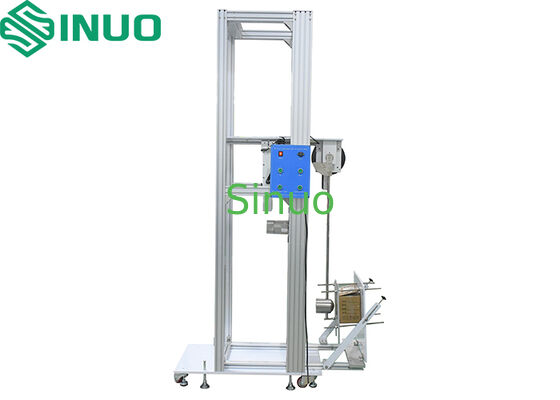

Urządzenie do testowania udarności młotkiem o wysokiej energii posiada konstrukcję wózka z możliwością ruchu w lewo i w prawo. Wysokość górnego i dolnego punktu uderzenia jest regulowana za pomocą mechanizmów śrubowych, a kąty uderzenia są regulowane w zakresie od 0 do 90°. Element uderzający jest zwalniany z określonych wysokości za pomocą 1-metrowej rury wahadłowej, uderzając próbki w najniższym punkcie pionowym. Konwertuje to energię potencjalną grawitacji na energię kinetyczną w celu skutecznego testowania udarności.

Parametry techniczne

Parametr	Specyfikacja
Elementy uderzające (Energia/J)	0.14J (IK01), 0.2J (IK02), 0.35J (IK03), 0.5J (IK04), 0.7J (IK05), 1J (IK06), 2J (IK07), 5J (IK08), 10J (IK09), 20J (IK10), 50J (IK11)
Odpowiednik masy kg	250g, 500g, 1.7kg, 5 kg, 10 kg dla 2J, 5J, 10J, 20J, 50J (patrz Tabela 1)
Materiał elementów uderzających	Stal
Rura wahadłowa	Długość 1000 mm, średnica zewnętrzna 9 mm i 15,9 mm, grubość ścianki 1,5 mm rura stalowa
Punkt uderzenia	Elektrycznie regulowany w górę i w dół, skok: 200-1200 mm
Wysokość upadku	0-500 mm, wyświetlacz skali
Uchwyt próbki dla IEC 60670-1:2024	Płyta ze sklejki o grubości 8 mm i powierzchni 175 kwadratowych
Podnoszenie	Tryb elektryczny, napędzany silnikiem
Metoda zwalniania elementu uderzającego	Zwalnianie elektromagnetyczne
Płyta podstawy	Pogrubiona płyta podstawy stalowej nośnej
Sposób przemieszczania	Z kółkami, można przemieścić do pozycji uderzenia próbki
Funkcja zapobiegająca wtórnemu uderzeniu	Tak

Schematy techniczne

Związek kodu IK z energią

Kod IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
Energia / J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

Uwaga 1: Jeśli wymagana jest wyższa energia uderzenia, zalecana wartość to 50J.
Uwaga 2: Niektóre inne normy używają pojedynczej cyfry do wskazania określonej energii uderzenia. Aby uniknąć mieszania z nimi, numer cechy jest reprezentowany przez dwie cyfry.
a: Niechronione zgodnie z tą normą
