IEC60238 kl. 16.4 Rysunek 6. Urządzenie do badania wytrzymałości mechanicznej i momentu obrotowego oprawek lamp

MOQ: 1
Cena: Customized
Standardowe Opakowanie: obudowa ze sklejki
Okres dostawy: 15 dni
Metoda płatności: T/T
Wydajność dostaw: 50 zestawów miesięcznie
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SN2805
Stosowana norma:
IEC 60238: 2016
Zastosowana klauzula:
Punkt 16.2 i 16.4
Wskaźnik uchwytu lampy:
E14ax1; E27ax1; E40ax1
Waga:
4Sx1; 6Sx1; 14Sx1; 16Sx1; 40Sx1;
Gwarancja:
1 rok
Marka:
Sinuo
Podkreślić:

Aparatura do testowania momentu obrotowego zgodnie z IEC60238

,

Aparatura do testowania wytrzymałości mechanicznej oprawek żarówek na moment obrotowy

,

Aparatura do testowania momentu obrotowego zgodnie z Rysunkiem 6

Opis produktu
Aparatura do badania wytrzymałości mechanicznej na moment obrotowy oprawek żarówek zgodna z IEC60238 Kl. 16.4 Rys. 6

Opracowane zgodnie z IEC 60238:2016+A1:2017+A2:2020 Klauzule 16.2, 16.4 i Rysunek 6, to urządzenie do badania momentu obrotowego weryfikuje wydajność mechaniczną i żywotność oprawek żarówek.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
Procedura Badania
  1. Wymiana trzpienia oprawki żarówki: Wybierz odpowiedni trzpień na podstawie typu gwintu oprawki. Poluzuj śruby mocujące w urządzeniu, zdejmij istniejący trzpień oprawki i zainstaluj nowy do testowania.
  2. Mocowanie próbki badanej: Zamontuj gwint oprawki na dedykowanym uchwycie. Poluzuj śruby uchwytu i wyreguluj jego pozycję pionową, aby wyrównać trzpień oprawki ze środkiem gwintu oprawki. Po prawidłowym ustawieniu dokręć śruby, aby zablokować uchwyt.
  3. Przeprowadzanie badania: Owiń linę stalową wokół tarczy momentu obrotowego. Jeśli oprawka jest montowana na gwincie oprawki poprzez obrót zgodnie z ruchem wskazówek zegara, owiń linę zgodnie z ruchem wskazówek zegara; w przeciwnym razie owiń ją przeciwnie do ruchu wskazówek zegara. Zamocuj określone ciężary i przykładaj moment obrotowy przez 1 minutę.
Standardowe wartości momentu obrotowego
  • 0,3 Nm dla oprawek żarówek E5
  • 0,3 Nm dla oprawek żarówek E10
  • 0,5 Nm dla oprawek żarówek E14 typu świeca z mocowaniem gwintowanym
  • 1,2 Nm dla oprawek żarówek E14 typu świeca z zaciskiem zewnętrznej obudowy
  • 1,2 Nm dla innych oprawek żarówek E14
  • 2 Nm dla oprawek żarówek E27
  • 4 Nm dla oprawek żarówek E40
Konfiguracja ciężarów
Specyfikacja Moment obrotowy Konfiguracja ciężarów
E5 0,3 Nm 6N
E10 0,3 Nm 6N
E14 (mocowanie gwintowane) 0,5 Nm 6N+4N
E14 (mocowanie obudowy zewnętrznej) 1,2 Nm 6N+4N+14N
E14 (inne) 1,2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

Przeprowadź badanie w dwóch oddzielnych przebiegach. Najpierw zaciśnij próbkę za jej zewnętrzną obudowę. Następnie zabezpiecz ją za pomocą gwintowanego wlotu, kopułki lub płyty tylnej, w zależności od konstrukcji oprawki.

Po zakończeniu badania próbka nie może wykazywać żadnych uszkodzeń ani wad, które wpływałyby na jej normalne działanie.

Zdjęcia urządzenia

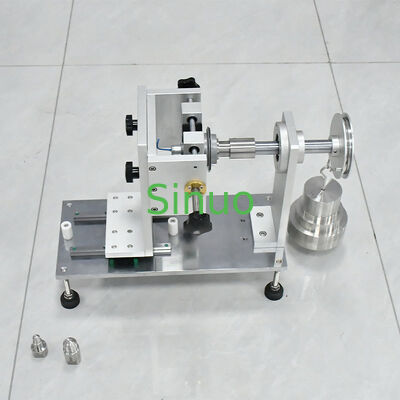

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
Standardowa konfiguracja
  • Ciężar: hakowy ciężar 4N x1, ciężar przelotowy 6N x1, ciężar przelotowy 14N x1, ciężar przelotowy 16N x1, ciężar przelotowy 40N x1
  • Trzpień oprawki żarówki: E14a x1; E27a x1; E40a x1
  • Ciężary: 4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
Ważne uwagi
  • Urządzenie nie może być narażone na uderzenia, zwłaszcza obszar trzpienia
  • Po użyciu nałóż olej ochronny na trzpień, aby zapobiec rdzewieniu
  • Po zakończeniu badań usuń wszystkie ciężary
  • Wymagane warunki środowiskowe: Temperatura 5-35°C, Wilgotność 45-75%
Znaków:

maszyna do badania momentu obrotowego,

sprzęt do testowania opraw,

sprzęt do testowania światła led
