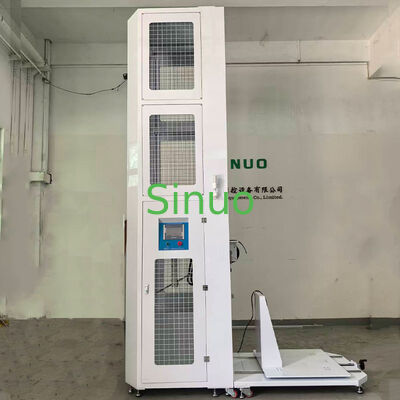

IEC 61851-1 System przewodzącego ładowania pojazdów elektrycznych Sprzęt testowy z kodem IK

IEC 61851-1 System przewodzącego ładowania pojazdów elektrycznych Sprzęt testowy z kodem IK

MOQ: 1
Cena: negocjowalne
Standardowe Opakowanie: Obudowa ze sklejki
Okres dostawy: 30 dni
Metoda płatności: T/T
Wydajność dostaw: 20 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SNQC1008B
Energia uderzenia:
5, 20J
Równoważna masa:
1,7 kg, 5 kg ± 1%
Zakres wysokości:
200–2500 mm
Długość rury wahadłowej:
1000 mm
Średnica rury:
15,9 mm
Metoda wydania:
Uwolnienie elektromagnetyczne
Wysokość spadku:
0–500 mm
Metoda podnoszenia:
Zmotoryzowany
wysokość uderzenia:
300 - 2000 mm
Podkreślić:

Sprzęt do badań ładowania przewodzącego

,

Sprzęt testowy do IEC 61851-1

,

Sprzęt do testowania kodu IK

Opis produktu
IEC 61851-1 Elektryczny System Ładowania Przewodzącego Pojazdu IK Code Test Equipment
IEC 61851-1 Elektryczny System Ładowania Przewodzącego Pojazdu IK Code Test Equipment
Stosowane standardy i klauzule
  • IEC 60068-2-75:2014 Badania środowiskowe - Część 2-75: Testy - Test Eh: Hammer tests
  • IEC 62262:2021 Stopień ochrony zapewnianej przez obudowy dla sprzętu elektrycznego przeciwko zewnętrznym wpływom mechanicznym (kod IK)
  • IEC 61851-1-2017 Elektryczne pojazdy o przewodzącym układzie ładowania - Część 1: Ogólne wymagania 12.11
  • IEC 62477-1:2022 Bezpieczeństwo wymagania dla systemów i urządzeń do przetwarzania mocy elektronicznych - Część 1: Ogólne 5.2.2.4.3
  • W związku z powyższym Komisja stwierdza, że w przypadku, gdy przedsiębiorstwo nie jest w stanie zapewnić rentowności, nie jest on w stanie zapewnić rentowności.2.701.2 IEC 62439-7:2022
Celem, zasadą i strukturą wyposażenia

To sprzęt jest używany do przeprowadzania testów siły mechanicznej na elektrycznych pojazdach do ładowania pali lub kabinetach dystrybucyjnych do ładowania pojazdów.

Według testów EHA: The pendulum and impact element are released freely through a 1-meter pendulum tube at a certain height.Przez konwersję energii grawitacyjnej potencjalnej do energii kinetycznej, celem badań wpływu na próbkę jest osiągnięcie.

Według testu Ehc: The vertical drop hammer, the impact element is dropped vertically from a stationary state through a conduit onto the horizontal surface of the sample. Według testu Ehc: The vertical drop hammer, the impact element is dropped vertically from a stationary state through a conduit onto the horizontal surface of the sample.Przez konwersję energii grawitacyjnej potencjalnej do energii kinetycznej, celem badań wpływu na próbkę jest osiągnięcie.

Diagram struktury
IEC 61851-1 Electric Vehicle Charging System IK Code Test Equipment structure diagram
Kontrola i eksploatacja

PLC control, touchscreen operation, lifting control, release control are all integrated in the touchscreen operation.

Zakres próbki testowej
  • Włókna i osprzęty, z wyłączeniem tych objętych pozycją 8511
  • Płyty do ładowania prądu stałego typu kabinetowego

Uwaga: Rozmiar ładowarek zainstalowanych na platformie próbnej nie przekracza 1*1*2,0 m WDH = 1*1*2,0 m.

Elementy badawcze
  • Badanie zderzenia wahadła (zderzenie boczne)
  • Testy uderzenia wiertniczego (top surface impact)
Napęd i skrzynia biegów

Podnoszenie jest napędzane przez silnik i reduktor, podczas gdy uwalnianie jest osiągane przez elektromagnet.

Przesyłka: Precision ball screw + linear guide rail

Główne parametry - Struktura wahadła
Funkcja anty-impact secondary effect Tak, jest automatyczne blokowanie odbicia rurki swing, zapewniając, że nie wystąpi żadny wtórny wpływ.
Swing tube lifting and lowering method (podnoszenie i opuszczanie przewodu zawieszonego) Motor drive, touchscreen input of height value
Metody uwalniania wahadła Elektromagnet release, one-click release
Energia uderzenia wahadła 5, 20J energy (IK08, IK10 levels)
Element uderzenia wahadła Masa równoważna 1.7 kg, 5 kg ± 1%, osiągając masę równą when combined with the oscillating tube
Swing tube Wyroby z tworzyw sztucznych, z tworzyw sztucznych lub z tworzyw sztucznych
Impact height position of the sample (pozycja wysokości uderzenia próbki) Elektrycznie regulowany w górę i w dół, strzał w zakresie 300-2000 mm, sterowany przez ekran dotykowy
Wysokość spadku 0 - 500 mm, with scale display, adjustable impact angle
Pendulum impact energy diagram Drop height adjustment diagram Pendulum structure overview
Główne parametry - Drop Hammer Structure
Drobny hammer lifting and lowering method Motor drive, touchscreen input of height value
Drop hammer release method Elektromagnet release, one-click release
Wpływ energetyczny wg wagi spadkowej 5, 20J energy (IK08, IK10 levels)
Drop hammer element uderzenia Masa równoważna 1.7 kg, 5 kg ± 1%, the equivalent mass of the falling hammer is equal to its own weight
Kategorie 5J i 20J drop hammer conduits each one
Płytka bazowa Płyty podłożowe ze stali niosącej obciążenia
Impact height position of the specimen (pozycja wysokości uderzenia) Up and down electrically adjustable, travel range 300 - 2000mm, controlled by touch screen
Impact horizontal position of the specimen Wpływ poziomny pozycji próbki Adjustable drop hammer mechanism extension position to achieve the purpose of impacting different points on the top surface
Drop height of the falling hammer (Drop wysokości spadającego młotka) By using the touchscreen buttons, after the initial contact, the setting height can be adjusted. Za pomocą przycisków dotykowych, po wstępnym kontakcie, wysokość ustawienia może być dostosowana.
Drop hammer impact energy diagram Drop height adjustment diagram Drop hammer structure overview
Główne parametry - struktura platformy próbnej
Wielkość 1.0 * 1.2 metry, capable of holding 1 * 1 meter samples
Płytka bazowa 10 mm thick, with threaded installation holes arranged on the top for sample mounting (o grubości 10 mm, z otwartymi otworami instalacyjnymi rozmieszczonymi na wierzchu do montażu próbki)
Kolumna Instaluj kolumnę i dopasowuj ją do plecak do montażu próbki.
Stała struktura separacji połączeń When conducting small sample tests, it is used in the connected mode; when conducting large-scale DC piles, it is used in the separated mode. When conducting small sample tests, it is used in the connected mode. When conducting small sample tests, it is used in the connected mode. When conducting large-scale DC piles, it is used in the separated mode. Kiedy przeprowadza się badania małych prób, jest on używany w trybie połączonym; when conducting large-scale DC piles, jest on używany w trybie oddzielonym.
Funkcja Equipped with three-color indicator lights: yellow - indicates standby state, green - indicates running state, red - indicates alarm state. Equipped with three-color indicator lights: yellow - indicates standby state, green - indicates running state, red - indicates alarm state.Real-time status indication is provided (oznaczenie stanu w czasie rzeczywistym)Ochrona przed wyciekiem
Tryb ruchu The impact frame and sample platform are equipped with supporting and roller-type feet, which are movable and can be locked to secure the support to the ground. Ramka uderzeniowa i platforma próbna są wyposażone w stopy wspierające i typu rolkowy, które są ruchome i mogą być zamknięte, aby zabezpieczyć wsparcie do ziemi.
Sample platform structure overview
Załącznik: Tabela 1 - Characteristics of Impact Elements
Energia / J ≤ 1 ± 10% 2 ± 5% 5 ± 5% 10 ± 5% 20 ± 5% 50 ± 5%
Masę ekwiwalentną ± 2% kg 0.25(0.2) 0.5 1.7 5 5 10
Materiały Włókna włókiennicze Stalowe
R/mm 10 25 25 50 50 50
D/mm 18.5 ((20) 35 60 80 100 125
f/mm 6.2(10) 7 10 20 20 25
r/mm - - 6 - 10 17
L/mm Zgodnie z równoważną wartością dostosowaną do jakości, patrz dodatek A
Tabela 2 - Wysokość upadku
Energy/Joule 0.14 0.2 (0,3) 0.35 (0,4) 0.5 0.7 1 2 5 10 20 50
Masę ekwiwalentną/kg 0.25 (0,2) 0.25 (0,2) 0.25 (0,2) (0,2) 0.25 0.5 1.7 5 5 10
Wysokość upadku ± 1% mm 56 (100) 80 (150) 140 (200) (250) 200 400 300 200 400 500
Uwaga 1: Odwołanie do 3.2.2 Uwaga: Jednostka energii joule (J) w tej sekcji jest pochodna ze standardowego przyspieszenia grawitacyjnego (g), a g jest zaokrąglona do 10 m/s2.
Tabela 3 - Correspondence between IK codes and corresponding collision energies (Korespondencja między kodami IK a odpowiednimi energiami zderzenia)
Kod IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10 IK11
Energia zderzenia / J a) 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20 50
Uwaga: IK11 jest stosowany do specjalnych obudow lub gril ochronnych w ekstremalnie ostrych zastosowaniach zewnętrznych.
a Zgodnie z tym standardem, nie ma ochrony.
