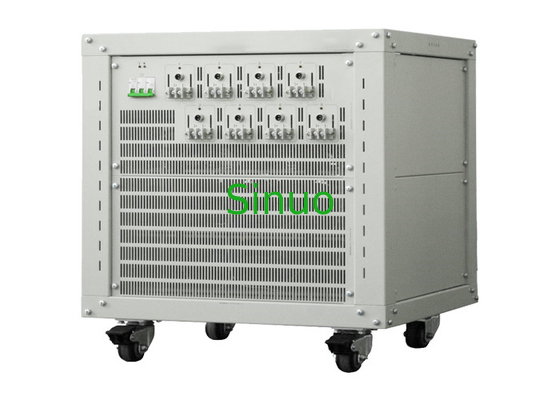

15 V / 10 A 30 V / 10 A Podstawowe suche baterie Akumulatory Testowanie sprzętu Analizator rozładowania ładunku
| Min. Discharge Voltage: | 0 V. | Current Range: | 50mA ~ 10A |
| Accuracy: | ± 0,1% FS | Current Response Time: | Czas △ t: 20ms |
| Channel Per Unit: | 8 lub 4 | Communication Interface: | Port Ethernet |
| High Light: | sprzęt do badania rozładowania akumulatora,generator wibracji o wysokiej częstotliwości |
||
Przegląd:
Ta seria urządzeń do badania rozładowania akumulatora i ogniwa spełnia wymagania dla akumulatora litowo-jonowego lub akumulatora ołowiowo-kwasowego, badania impulsu i rozładowania, testu rezystancji wewnętrznej prądu stałego (DCIR), testu żywotności cyklu (cyklu życia), testu ładowania i rozładowania. Ten sprzęt testowy jest dostarczany z unikalnym oprogramowaniem, które można uruchomić na komputerze, aby uzyskać kontrolę nad pilotem i minitor.
Ta seria systemów testowania baterii jest szeroko stosowana w różnych instytucjach badawczych, uniwersytetach i producentach baterii energetycznych.
Parametry techniczne:
Indeks projektu | Indeks parametrów | |
|---|---|---|
| Moc wejściowa | AC 220 V ± 10% / 50 Hz (lub można dostosować) | |
| Rozkład | AD: 16 bitów; DA: 16 bitów | |
| Rezystancja wejściowa | ≥1MΩ | |
| Moc wejściowa | 1722 W (dla modelu 15 V) | |
| Funkcja kontroli kanału | Źródło prądu stałego i źródło stałego napięcia przyjmują niezależną strukturę podwójnej pętli zamkniętej | |
| Tryb sterowania kanałem | Niezależna kontrola | |
| Napięcie | Zakres napięcia na kanał | 75mV-15V (dla modelu 15V) |
| Minimalne napięcie rozładowania | 0 V. | |
| Precyzja | ± 0,1% FS | |
| Stabilność | ± 0,1% FS | |
| obecny | Aktualny zakres na kanał | 50mA ~ 10A |
| Prąd odcięcia stałego napięcia | 20mA | |
| Precyzja | ± 0,1% FS | |
| Stabilność | ± 0,1% FS | |
| Moc | Moc wyjściowa na kanał | 150 W (dla modelu 15 V) |
| Stabilność | ± 0,2% FS | |
| Czas | Aktualny czas reakcji | Czas wzrostu prądu do 10A wynosi 20ms |
| Zakres czasu kroku | 1s ~ 365 * 24 godziny, obsługa formy czasu 00: 00: 00: 000 (h, min, s, ms) | |
| Rejestracja danych | Stan rekordu | Czas △ t: 100 ms |
Napięcie △ U: 30mV (dla modelu 15V) | ||
| Prąd △ I: 20mA | ||
| Częstotliwość nagrywania | 10 Hz | |
| Opłata | Tryb ładowania | Ładowanie prądem stałym, ładowanie stałym napięciem, ładowanie stałym prądem i stałym napięciem, ładowanie stałym prądem, stały prąd i stałe napięcie akumulatora |
| Stan odcięcia | Napięcie, prąd, czas względny, pojemność, -ΔV | |
| Rozładować się | Tryb rozładowania | Stałe rozładowanie prądowe, stałe rozładowanie mocy, stałe rozładowanie rezystancyjne |
| Stan odcięcia | Napięcie, prąd, czas względny, pojemność, -ΔV | |
| Tryb pulsacyjny | Tryb ładowania | Tryb stałego prądu, tryb stałej mocy |
| Tryb rozładowania | Tryb stałego prądu, tryb stałej mocy | |
| Min. szerokość impulsu | 500ms | |
| Liczba impulsów | Krok pojedynczego impulsu obsługuje 32 różne impulsy | |
| Ciągłe przełączanie ładowania i rozładowania | Krok pulsacyjny może zapewnić ciągłe przełączanie z ładowania na rozładowanie | |
| Warunki odcięcia | Napięcie, czas względny | |
| Test DCIR | Obsługuje niestandardowe pobieranie punktów dla obliczeń DCR | |
| Cykl | Zakres pomiaru pętli | 1 ~ 65535 razy |
| Maksymalna liczba kroków na pętlę | 254 | |
| Zagnieżdżona pętla | Dzięki funkcji zagnieżdżonej pętli maks. Obsługuje 3 warstwy | |
| Ochrona | Ochrona oprogramowania |
|
| ||
| ||
| Próbkowanie z detekcją napięcia i prądu | Połączenie czteroprzewodowe | |
| Hałas | <85dB | |
| Baza danych | Baza danych MySQL | |
| Środki komunikacji górnej maszyny | Protokół TCP / IP | |
| Dane wyjściowe | EXCEL2003,2010, TXT | |
| Interfejs komunikacyjny | Port Ethernet | |
| Główne kanały nr na jednostkę | 8 (dla modelu 15 V) | |
| Prąd upływu | 0,015 mA (dla modelu 15 V) | |
| Wymiary | Komora 12U, W * D * H: 600 * 600 * 740 (mm) | |
| Osprzęt | Do ustalenia | |
Środowisko pracy sprzętu:
Indeks projektu | Indeks parametrów |
|---|---|
| Zakres temperatur pracy | 10 ℃ ~ 40 ℃ 1 |
| Zakres temperatur przechowywania | -10 ℃ ~ 50 ℃ |
| Zakres wilgotności względnej środowiska pracy | ≤70% RH (bez kondensacji) |
| Środowisko przechowywania Zakres wilgotności względnej | ≤80% RH (bez kondensacji) |
| Zakres napięcia kanału pomocniczego (opcjonalny i niestandardowy) | -5 V ~ 5 V. |
Dokładność napięcia kanału pomocniczego | ± 0,1% FS |
Ilość kanałów, zakres napięcia, zakres prądu itp. Można dostosować zgodnie ze specyficznymi wymaganiami klienta i specyfikacją. Proszę o e-mail lub zadzwoń do Sinuo w celu uzyskania dalszej pomocy.
