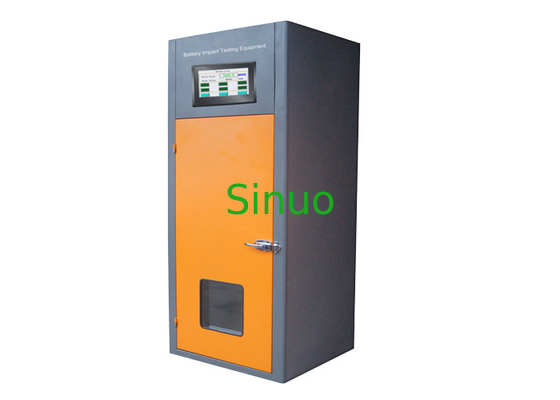

IEC 60086-4 Sprzęt do testowania akumulatorów Cylindryczne ogniwa akumulatorowe Nadużycie mechaniczne 9,1 kg Test udarności

IEC 60086-4 Cylindryczne ogniwa akumulatorowe Nadużycie mechaniczne 9,1 kg Sprzęt do badania udarności

Przegląd:

Sprzęt do testowania akumulatorów służy do testowania bezpieczeństwa akumulatorów przy różnych masach i różnych obszarach uderzenia z różnej wysokości. Akumulator jest weryfikowany jako kwalifikowany pod warunkiem braku płomienia lub wybuchu po próbie udarności.

Zgodny ze standardami:

Potwierdza to normę IEC 60086-4: 2014, punkt 6.5.2 rysunek 3, UL1642: 2012, punkt 14 rysunek 14.1, UL 2054, UN38.3, GB / T 18287-2013, GB 31241-2014, GB-31241-2014, QB / T2502 itp.

Parametry techniczne:

Masa uderzeniowa	9,1 kg
Wysokość uderzenia	0 ~ 880 mm (Masę można podnieść na wysokość i zwolnić, aby zapewnić swobodne opadanie masy bez pochylania się i kołysania)
Metoda kontroli	Sterowanie za pomocą ekranu dotykowego PLC + zdalne sterowanie
Średnica poprzeczki	15,8 mm (Ustaw w pozycji środkowej w kierunku poprzecznym, a ciężki pręt i pręt stalowy są równoległe do dna akumulatora)
Pokój testowy	W300 X D300 X H300mm
Materiał wewnętrzny	SUS 304 # Stal nierdzewna (kompensacja grubości 1,0 mm i grubość komory zewnętrznej 80 mm)
Materiał zewnętrzny	Płyta walcowana na zimno (grubość 1,0 mm)
Air Vent	150 mm w górnej części tylnej części komory
Brama Komorowa	Pojedyncze drzwi, okno widokowe, zamek do drzwi walcowanych na zimno
Wyświetlanie rozmiaru okna	390 X 360 mm (20 mm dwuwarstwowa szklana folia przeciwwybuchowa)
Metoda podnoszenia	Zmotoryzowany
Górna / dolna powierzchnia uderzenia	Blachy stalowej
Rozmiar komory	W940 X D780 X H1620mm
Źródło prądu	AC 220 V, 60 Hz
Moc	2,0 kW
Waga brutto	Około 250 kg
Monitorowanie ekranu dotykowego

Procedura testowa:

Badanie uderzeniowe ma zastosowanie do ogniw cylindrycznych o średnicy większej niż 20 mm.

Komorę testową lub komórkę składową umieszcza się na płaskiej gładkiej powierzchni. Pręt ze stali nierdzewnej (typ 316 lub równoważny) o średnicy 15,8 mm ± 0,1 mm i długości co najmniej 60 mm lub o najdłuższym wymiarze komórki, w zależności od tego, która wartość jest większa, umieszcza się na środku próbki do badań. Masę 9,1 kg ± 0,1 kg upuszcza się z wysokości 61 cm ± 2,5 cm na przecięciu pręta i próbki do badań w kontrolowany sposób, stosując prawie beztarciową, pionową ścieżkę ślizgową lub klamrę o minimalnym oporze dla spadającej masy . Ścieżka pionowa lub klamra używana do prowadzenia spadającej masy musi być zorientowana 90 stopni w stosunku do poziomej powierzchni suportowania.

Na próbkę próbną należy uderzyć jej osią podłużną równoległą do płaskiej powierzchni i prostopadłą do osi wzdłużnej pręta ze stali nierdzewnej leżącego w poprzek środka próbki badanej (patrz rysunek 3).
