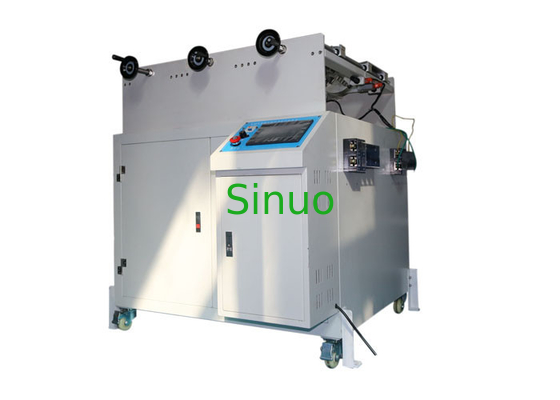

Złącza pojazdu Wtyczki Zdolność niszczenia / Normalne działanie Trwałość Sprzęt do testowania

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	Sklejka
Okres dostawy:	30 dni
Metoda płatności:	L / C,, T / T, Western Union, MoneyGram
Wydajność dostaw:	1 zestaw na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

CHINY

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN1105

Metoda kontroli:

Stacja testowa:

Dostosowane

Tryb jazdy:

Siłownik

Skok liniowy:

Regulowany w zakresie 0-100 mm

Szybkość wstawiania:

Regulacja 0-0,85 m / s

Częstotliwość testowa:

0-10 cykli / min

Podkreślić:

motoryzacyjny sprzęt testowy

testowy sprzęt samochodowy

Opis produktu

Złącza pojazdu Wtyczki Zdolność niszczenia i normalne działanie Maszyna do testowania Sterowanie PLC

Normy i klauzule:

IEC62196-1: 2014 „Wtyczka, gniazdka, złącza pojazdu i wloty pojazdu - Przewodzące ładowanie pojazdu elektrycznego - Część 1: Wymagania ogólne”, pkt 22 i 23.

IEC60309-1: 2012 „Wtyczka, gniazdka i łączniki do celów przemysłowych - Część 1: Wymagania ogólne” klauzula 20 i klauzula 21.

Próbki i ograniczenia:

Interfejsy ładowania pojazdów elektrycznych (wtyczki, gniazdka, wtyczki pojazdów), wtyczki do celów przemysłowych, gniazdka i złącza

Podanie:

Służy do sprawdzenia, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazdka i łączniki są w stanie wytrzymać obciążenia mechaniczne, elektryczne i termiczne występujące podczas normalnej pracy bez nadmiernego zużycia lub innych szkodliwych skutków.

Zasada testu:

Silnik serwo napędza mechanizm, aby próbki testowe powtarzały czynności wstawiania i wycofywania.Do testu wytrzymałości na zerwanie można zastosować obciążenie zewnętrzne.Czas włączenia / wyłączenia zasilania, prędkość testowa, skok i kąt można ustawić na ekranie dotykowym.

Struktura:

Przyjmuje zintegrowaną ramę, napędzaną serwosilnikiem, precyzyjną śrubą kulową i paskiem rozrządu, z kolorowym ekranem dotykowym do obsługi humanizowanej i wydajnym wyświetlaczem cyfrowym oraz PLC do inteligentnego sterowania, przyjmuje trójosiowy regulowany zacisk do testu żywotności interfejsu ładowania.

Użyj środowiska:

Zasilanie: AC 220 V ± 10%, 50/60 Hz lub zgodne z lokalnymi wymaganiami klienta dotyczącymi zasilania

Temperatura pracy 0-40 ° C, wilgotność 30% -90%;

Wymiary: około W1000 * D750 * H1200mm;

Waga: około 150 kg

Parametry techniczne:

Stacja testowa	Pojedynczy, można dostosować
Metoda sterowania elektrycznego	Inteligentne zintegrowane sterowanie PLC z kolorowym, humanizowanym ekranem dotykowym
Tryb jazdy	Napęd serwo silnika
Przykładowa metoda mocowania	Mechaniczne mocowanie, pozycję punktu mocowania można regulować wzdłuż 3-osiowego uchwytu
Skok liniowy	0-100 mm, można ustawić (odstęp między wtyczką testową a gniazdem testowym ≥ 50 mm)
Czas przewodzenia	Można ustawić 0–99,9 s (kontakt elektryczny powinien być utrzymany nie dłużej niż 4 s, nie mniej niż 2 s)
Szybkość wstawiania i separacji	Można ustawić 0-0,85 m / s, domyślnie (0,8 ± 0,1) m / s
Cykle testowe	0 ~ 999999 cykli, można wstępnie ustawić (skok to włożenie lub wyciągnięcie wtyczki lub złącza pojazdu z odpowiednim akcesorium. Cykl składa się z dwóch uderzeń, jednego do włożenia i jednego do wyciągnięcia.)
Częstotliwość testowa	0-10 cykli / min, można ustawić (3,75 motocykli / min = 7,5 suwu / min)
Obciążenie mocy	Zewnętrzna, zapewniająca standardowe wymagane napięcie, prąd i współczynnik mocy, szafa obciążeniowa jest opcjonalna
Opcjonalna skrzynia ładunkowa	Uwaga: tylko z szafą obciążenia AC, 0-70 A, napięcie 0-300 V.
Treść testu	Test zdolności wyłączania łącznika / interfejsu ładowania Test normalnej żywotności złącza / ładowania interfejsu urządzenia
Zacisk
Funkcja wykrywania	Alarm otwartego obwodu może być zrealizowany podczas testowania pod obciążeniem, a cykle mogą być rejestrowane w czasie rzeczywistym.
Ochrona bezpieczeństwa	Zabezpieczenie uziemienia, zabezpieczenie przeciwzwarciowe
