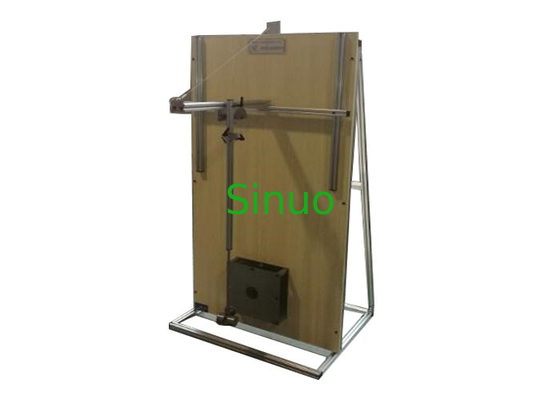

Elektryczne akcesoria samochodowe Wytrzymałość mechaniczna 1 ～ Aparat do badania uderzenia wahadła energetycznego 6J
| Control Method: | Ręcznie | Impact Energy: | 1 ～ 6J |
| Hammer Anvil: | Ф50 | Impact Angle: | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Pendulum Material: | Stalowa rura | Pendulum Length: | 1m |
| High Light: | motoryzacyjny sprzęt testowy,testowy sprzęt samochodowy |
||
Elektryczne akcesoria samochodowe Wytrzymałość mechaniczna 1 ～ Aparat do pomiaru uderzenia wahadła energetycznego 6J
Normy i klauzule:
IEC60309-1: 2012 „Wtyczka, gniazdka i łączniki do celów przemysłowych - Część 1: Wymagania ogólne” klauzula 24.2, rysunek 7
Próbki i ograniczenia:
Interfejsy ładowania pojazdów elektrycznych (wtyczki, gniazdka, wtyczki pojazdów), wtyczki do celów przemysłowych, gniazdka i złącza.
Podanie:
Aby sprawdzić wytrzymałość mechaniczną wtyczek samochodowych, gniazd i akcesoriów sprzęgających.
Zasada testu:
Element równoważny uderzający w masę jest uwalniany swobodnie na pewnej wysokości, po konwersji grawitacyjnej energii potencjalnej na energię kinetyczną, w celu osiągnięcia wymaganej energii uderzenia.
Struktura:
Wspornik montażowy można regulować od przodu do tyłu i od lewej do prawej, a kąt uderzenia jest regulowany.
Wymiary i waga:
Wymiary: około W500 * D500 * H1500mm
Waga: około 60 kg
Parametry techniczne:
| Metoda operacji | Ręczna obsługa |
| Masa uderzeniowa | 50 * 16 mm; Odważniki udarowe ze stali nierdzewnej # 0,25 kg |
| Łączna waga udarowa | 0,5 kg (niska energia) (2 sztuki odważników 0,25 kg), 1 kg (wysoka energia) (4 sztuki odważników 0,25 kg) |
| Energia uderzenia | 1 ～ 6J (Młoty udarowe mogą być wymienne) |
| Kowadło Młotkowe | Ф50 |
| Kąt uderzenia | 25 °, 35 °, 36 °, 42 °, 47 °, 52 ° |
| Struktura wspornika wahadła | Może poruszać się w przód iw tył, w lewo i w prawo i może obracać się o 90 ° |
| Materiał wahadła | Rura stalowa o średnicy zewnętrznej 10 mm i grubości ścianki 1,0 mm |
| Długość wahadła | 1 m od osi obrotu do środka elementu uderzeniowego |
| Płyta montażowa | Płyta ze stali nierdzewnej o grubości 8 mm, wykonana zgodnie z aperturą i pozycją klienta, domyślnie jeden zestaw |
| Wysokość uderzenia | 776 mm, 833 mm |
| Tablica pionowa | Sklejka |
| Skok osi X / Y / Z | Zakres ruchomy jest większy niż 300 mm |
