Sprzęt do testowania pojazdów na pojedynczej stacji Akcesoria jednorazowe Test wytrzymałości mechanicznej na zginanie
| Control Method: | PLC | Test Station: | Pojedynczy |
| Drive Mode: | Siłownik | Flexing Angle: | Regulacja 0-360 ° |
| Flexing Rate: | Regulowany w zakresie 0–60 cykli / min | Flexing Cycles: | 0 ~ 999999 cykli regulowanych |
| High Light: | motoryzacyjny sprzęt testowy,testowy sprzęt samochodowy |
||

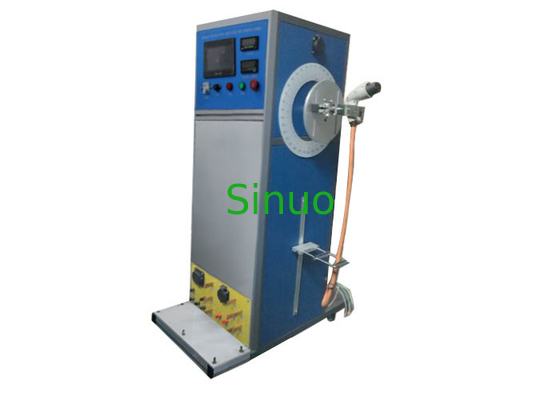

Pojazdy Nieodłączalne Akcesoria Wytrzymałość mechaniczna 90 ° Urządzenie do testowania wyginania
Normy i klauzule:
IEC62196-1: 2014 „Wtyczka, gniazdka, złącza pojazdu i wloty pojazdu - Przewodzące ładowanie pojazdu elektrycznego - Część 1: Wymagania ogólne” klauzula 26.4, rysunek 14
IEC60309-1: 2012 „Wtyczka, gniazdka i łączniki do celów przemysłowych - Część 1: Wymagania ogólne” klauzula 24.4, rysunek 9
Próbki i ograniczenia:
Interfejsy ładowania pojazdów elektrycznych (wtyczki, gniazdka, wtyczki pojazdów), wtyczki do celów przemysłowych, gniazdka i złącza.
Podanie:
Służy do przeprowadzania testu mechanicznego wyginania obciążenia wtyczek samochodowych, gniazdek i łączników, niepodłączalnych akcesoriów.
Zasada testu:
Przyjmuje silnik serwo do napędzania stołu obrotowego, aby próbka obracała się w lewo i prawo, test zostanie automatycznie zatrzymany, gdy cykle testowe osiągną zadaną wartość.
Struktura:
Urządzenie napędzane jest serwosilnikiem, z aluminiową płytą montażową dla próbek o dużych rozmiarach, może zdawać sobie sprawę, że oś drgań odpowiada punktowi wejścia sznurka w miarę możliwości podczas zaciskania próbki, osiągając w ten sposób minimalne boczne przesunięcie elastycznego kabla i obciążenie.
Wymiary i waga:
Zasilanie: AC 220 V ± 10%, 50/60 Hz, moc 3 kW lub zgodność z lokalnymi wymaganiami klienta dotyczącymi zasilania
Wymiary: około W1000 * D800 * H1600mm
Waga: około 150 kg
Parametry techniczne:
| Stacja testowa | Pojedynczy |
| Metoda sterowania elektrycznego | Inteligentne zintegrowane sterowanie PLC, 7-calowa humanizowana obsługa interfejsu dotykowego |
| Tryb jazdy | Siłownik |
| Przykładowa metoda mocowania | Mocowanie mechaniczne, położenie punktu mocowania jest regulowane |
| Kąt zginania | 0-360 ° można dowolnie regulować (domyślnie 90 °, 45 ° po każdej stronie pionu) |
| Szybkość zginania | 0-60 cykli / min, można wstępnie ustawić |
| Cykle wyginania | Można ustawić 0 ~ 999999, domyślnie 20000 cykli |
| Obciążniki | 20 N, 25 N, 50 N, 75 N, 100 N. |
| Obciążenie mocy | Zewnętrzna szafa ładunkowa z regulowanym napięciem między przewodami 0-250 V i prądem AC0-400A regulowana jest opcjonalna |
| Test Osąd | Sądząc po sygnałach podawanych, gdy prąd przewodzi, czy nie |
