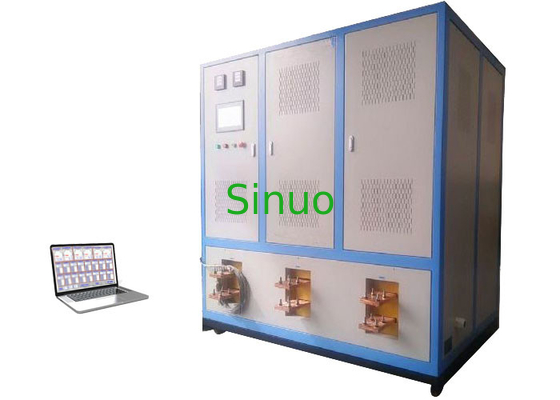

800A 16-kanałowy system testowania wzrostu temperatury złączy pojazdu elektrycznego

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	sklejka
Okres dostawy:	50 dni
Metoda płatności:	L / C,, T / T, Western Union, MoneyGram
Wydajność dostaw:	1 zestaw na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN1106-800A

Metoda kontroli:

PLC+PC

Kanały testowe:

16 kanałów

Prąd wyjściowy:

0~800A

Zakres pomiaru temperatury:

0~200℃

Przebieg wyjściowy:

sinusoida prądu przemiennego

Zniekształcenie przebiegu:

mniej niż 3%

Podkreślić:

System testowania wzrostu temperatury 800A

sprzęt do testowania pojazdów IEC 62196-1Ed

16-kanałowy sprzęt do testowania pojazdów

Opis produktu

IEC 62196-1: 2020 800A Złącza gniazda wtykowego pojazdu elektrycznego System testu wzrostu temperatury

800A 16-kanałowe złącza pojazdów elektrycznych System testowania wzrostu temperatury IEC 62196-1

Informacje o produkcie:

Sprzęt testowy używany do weryfikacji akcesoriów powinien być tak skonstruowany, aby wzrost temperatury podczas normalnego użytkowania nie był nadmierny.

Służy do sprawdzania przyrostu temperatury wtyczek, gniazdek i złączy samochodowych po przejściu prądu znamionowego, warunków nagrzewania się powierzchni osprzętu elektrycznego przy podłączonym prądzie obciążenia oraz czy przyrost temperatury zacisków spełnia wymagania normy.

Dostarcza do próbki niskie napięcie, a następnie wzrost temperatury jest gromadzony w określonym przedziale czasu, który jest porównywany z wymaganiami normy.

Ten system testowania wzrostu temperatury jest wymagany przez normę IEC 62196-1Ed.4CDV 2020, punkt 24.1, tabela 10.

Parametry techniczne:

1. Moc wejściowa: Zasilanie obwodu głównego: AC 380 (1±10%) V trójfazowe pięcioprzewodowe zasilanie.

2. Częstotliwość zasilania: AC 50-60 (1±10%) Hz.

3. Aktualny poziom: 0,5 poziomu.

4. Prąd wyjściowy w zakresie prądu stałego: 0 ~ 800A można dowolnie regulować.Aktualną wartość ustawienia (typ bezstopniowy) można ustawić cyfrowo, dzięki czemu zasilacz prądu stałego AC może w sposób ciągły i płynnie regulować prąd wyjściowy w celu zaspokojenia potrzeb różnych projektów testowych.

5. Zakres stabilności prądu: +0～3％ (można wybrać górną i dolną granicę).

6. Dokładność prądu stałego: odczyt ≤ ± 1,0%.

7. Przebieg wyjściowy: fala sinusoidalna AC, zniekształcenie przebiegu jest mniejsze niż 3%.

*Prądowy obwód wyjściowy: 0~800A;1 jednostka z 2 obwodami
*Liczba kanałów pomiaru temperatury: 16 kanałów;
* Stabilny zakres wykrywania: 0 ~ 200 ℃ (standardowy wymagany zakres testu temperatury)

Główna konfiguracja sprzętu:

Nie.:	Nazwa	Specyfikacja
1	Zasilanie prądem zmiennym	Zasilacz prądu stałego AC jednofazowy 400A, 2 wyjścia 2 zestawy
2	Standardowy pręt miedziany	3052000mm, ilość 12 szt.
3	Miękkie złącze	Rurka miedziana (grubość ścianki 2mm) i oplot miedziany ocynowany (φ0,2mm) są tłoczone na zimno, ocynowane na obu końcach, z wolną tolerancją.Pole przekroju kwadratowego 250, długość 1000mm, liczba 6 zestawów. Linie do testu wzrostu temperatury: 1,1,5,2,.5,4,6, kwadrat, każda specyfikacja ma 2 metry długości, po 2 sztuki;10,16,25,50,70, kwadrat, długość każdej specyfikacji to 2 metry, ilość to 2 sztuki każdego;95 120 240 kwadratów, każda długość specyfikacji wynosi 1 metr, ilość to 2 sztuki każdego;
4	System akwizycji temperatury	16-kanałowy system akwizycji temperatury z 1 zestawem zdejmowanej obudowy, w tym 16 importowanych termopar w kształcie litery T o długości 3m.
5	Laptop	Jeden zestaw, w tym oprogramowanie do monitorowania PC, 1 system wifi.

Jakie są zalety naszego systemu do testowania wzrostu temperatury?

1. Dzięki prawdziwemu kolorowemu ekranowi dotykowemu LCD bieżące ustawienia i monitorowanie można wykonać na ekranie dotykowym, z pełnym angielskim interfejsem, ustawienie jest proste, a obsługa wygodna.

2. Dzięki przyjaznemu interfejsowi interakcji człowiek-komputer zapewnia liczne funkcje alarmowe i diagnostyczne.Główna jednostka sterująca wybiera sterownik programowalny (PLC), który może automatycznie regulować wiele prądów obciążenia w tym samym czasie, aby uzyskać kompleksowe monitorowanie i sterowanie w pętli zamkniętej, a stopień automatyzacji jest wysoki.

3. Inteligentne oprogramowanie do sterowania programem, wysoka niezawodność, silne zdolności przeciwzakłóceniowe, z cyfrową kontrolą logiki, kontrolą ruchu, kontrolą procesu w pętli zamkniętej, przetwarzaniem danych, siecią komunikacyjną i innymi funkcjami, kompletnym gromadzeniem, wyświetlaniem i kontrolą danych bieżących.Zapewnij bezprzewodowy interfejs komunikacyjny (WIFI) i może realizować funkcję komunikacji bezprzewodowej z monitorowaniem komputera w tle, realizować scentralizowane ustawienie i automatyczną kontrolę prądu testowego każdej pętli, a humanizacja jest silniejsza.

4. Wykorzystanie inteligentnych czujników napięciowych i prądowych obsługujących technologię fieldbus w celu realizacji pełnej cyfryzacji transmisji danych, poprawy dokładności danych i niezawodności produktu.

5. Dzięki kompensacji punktu zerowego i funkcji samokalibracji korekcji prądu może generować wielosegmentowe współczynniki korekcji w regulowanym zakresie urządzenia, aby zapewnić stabilność urządzenia zasilającego prądem stałym AC.

6. Funkcja ochrony: z odwrotną kolejnością faz, funkcją zabezpieczenia nadprądowego, pozwalającą na brak obciążenia.Ochrona urządzenia regulującego napięcie prądu przemiennego powinna przyjmować podwójną ochronę komputerowej automatycznej kontroli ochrony i mechanicznego wyłącznika krańcowego mikroruchu, aby zapewnić normalne działanie urządzeń zasilających prądem stałym AC oraz zapewnić bezpieczeństwo i niezawodność produktu.

7. Na stabilność prądu testowego nie ma wpływu zewnętrzne środowisko testowe, a prąd wyjściowy jest zawsze utrzymywany w ustawionym zakresie dokładności podczas testu.

8. Dzięki inteligentnemu chłodzeniu powietrzem, długotrwałej pracy przy prądzie znamionowym, wzrost temperatury urządzenia obwodu głównego nie przekracza ich odpowiednich standardów.

9. Każde urządzenie poziomu prądu może być używane jako samo źródło zasilania lub wiele prądów może być używanych równolegle w dowolnej kombinacji, a całkowity prąd powinien spełniać wymagania testu wzrostu temperatury.

Interfejs oprogramowania w celach informacyjnych
