MOQ: | 1 zestaw |
Cena £: | negocjowalne |
Standardowe Opakowanie: | Standardowa skrzynia ze sklejki eksportowej |
Okres dostawy: | 30 dni |
Metoda płatności: | L / C, T / T |
Wydajność dostaw: | 10 zestawów / miesiąc |

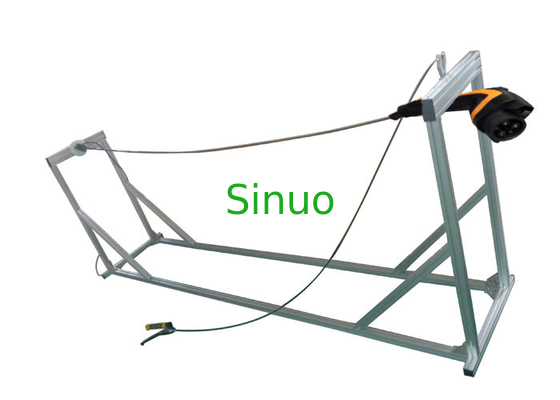

IEC 62196-1 Wielokrotne wtyczki i sprzęt do testowania upadku złącza pojazdu
Informacje o produkcie:
To urządzenie testujące jest wymagane przez normę IEC 62196-1Ed.4CDV 2020, klauzula 26.3, rys.19.
Służy do badania wytrzymałości mechanicznej wtyczek z możliwością ponownego okablowania oraz złącza samochodowego wyposażonego w elastyczny kabel.
Zasada testu: Wolny koniec kabla i dodatkowa lina lub inny elastyczny środek itp., Przymocowany do elastycznego kabla, oba o łącznej długości 2,25 m, są przymocowane do ściany na wysokości 1 m powyżej podłoga.
Próbka jest trzymana w taki sposób, aby kabel był poziomy, a następnie spadła na betonową podłogę.Robi się to osiem razy;za każdym razem kabel jest obracany o 45 ° podczas mocowania.
Parametry techniczne:
1. Wysokość upuszczenia: 1000mm
2. Czasy opadania: 8
3. Kąt obrotu: 45 °, można go obracać na wszystkie strony.
4. Rozmiar: L * W * H 2300 * 500 * 860 mm
Wysokość spadku | 1000mm |
Spadające czasy | 8 razy |
Kąt obrotu | 45 °, można go obracać we wszystkie strony |
Rozmiar sprzętu | L * W * H 2300 * 500 * 860 mm |
Zgodny ze standardem | IEC 62196-1Ed.4CDV 2020 klauzula 26.3, rys.19. |
Procedury testowe (Fragment IEC 62196-1Ed.4CDV 2020, klauzula 26.3):
Niewymienialne wtyczki i złącza pojazdu są testowane z małym odcinkiem (około 200 mm) dostarczonego elastycznego kabla.
Wolny koniec kabla i dodatkowa lina lub inny elastyczny środek itp., Przymocowany do elastycznego kabla, oba o łącznej długości 2,25 m, są przymocowane do ściany na wysokości 1 m nad podłogą, jak pokazano na rysunku 19.
Próbka jest trzymana w taki sposób, aby kabel był poziomy, a następnie spadła na betonową podłogę.Robi się to osiem razy;za każdym razem kabel jest obracany o 45 ° podczas mocowania.
