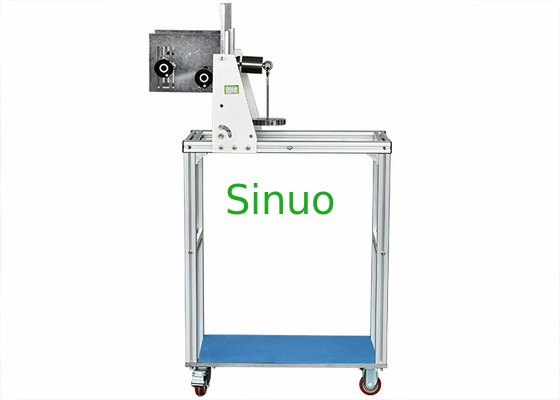

IEC 62196-1 Złącza pojazdu Urządzenie testowe urządzenia blokującego siłę wycofania
Informacje o produkcie:
To urządzenie testowe jest zgodne z normami IEC 62196-1:2020, klauzula 14.1.5, 14.1.6, fig. 13, fig. 14, IEC 62196-1: 2014, klauzula 17.2.Służy do sprawdzania maksymalnej siły wymaganej przy wyciąganiu wtyczki testowej z gniazdka lub złącza pojazdu oraz minimalnej siły wymaganej przy wyciąganiu wtyku jednostopniowego z gniazda.Służy również do sprawdzenia, czy konstrukcja rurek kontaktowych może zapewnić odpowiednią ciągłość kontaktu przed i po wielu operacjach odpowiadających ich żywotności.
Test maksymalnej siły wyciągania:
Maksymalna siła wyciągania gniazdka powinna spełniać wymagania Tabeli 1.
Przyłożyć maksymalną siłę wyciągania określoną w normie (całkowita siła obciążnika głównego, obciążnika dodatkowego, haka (zacisku) do wtyczki pomiarowej, gdy obciążnik dodatkowy spada z wysokości 50mm, wtyczka powinna wychodzić z gniazda .
Użytkownik powinien dobrać odpowiednią masę do testu zgodnie z poniższą tabelą:
Tabela 1
|
Typ próbki (AC A) |
Wycofanie N |
Waga główna N |
Waga dodatkowa N |
| 6-40 | 165 | 148,5 | 16.5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148,5+49,5 | 66 |
|
Typ próbki (DC A) |
|||
| Każdy | 750 | 396+148,5+49,5+15 | 75 |
| Klauzula 17.2 A | |||
| <59 | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270+90 | 40 |
| Uwaga: główny ciężar zawiera już wtyczkę testową i ciężar haka | |||
Minimalna siła wyciągania:
Do każdego z nich włożyć sprawdzian z minimalną siłą wyciągania określoną w normie (tj. kołek testowy (pojedynczy kołek) spełniający wymagania tej normy, całkowita masa kołka powinna być równa wartości podanej w tabeli). pojedyncze gniazdo w gniazdku.Miernika nie wolno wyjmować z gniazda w ciągu 30 sekund.
Tabela 2
|
Średnica nominalna sworznia mm |
Średnica miernika mm +0 -0,01 |
Minimum całkowita siła N |
| 5 | 4.80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| Uwaga: Minimalna siła wyciągania zawiera już wagę miernika | ||
Weryfikacja urządzenia zatrzaskowego:
Przełączane gniazdko lub złącze pojazdu z blokadą jest przymocowane do wspornika urządzenia tak, że oś separacji jest pozioma.Gdy urządzenia zatrzaskowe przytrzymują wtyczkę w gniazdku lub złączu pojazdu w położeniu zablokowania, na kabel przymocowany do odpowiedniej wtyczki włożonej do przełączanego gniazdka lub złącza pojazdu z blokadą przykładany jest osiowy pociąg.
![]()
