IEC 62196-1 Wskaźniki testowe wkładalności dla okrągłych nieprzygotowanych przewodów

MOQ:	1
Cena £:	Customized
Standardowe Opakowanie:	sklejka
Okres dostawy:	30 dni
Metoda płatności:	L / C,, T / T, Western Union, MoneyGram
Wydajność dostaw:	1 zestaw na miesiąc

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN11011

Zastosowany standard:

IEC 62196-1: 2020

Zastosowana klauzula:

Klauzula 13.2.1

Zastosowana figura:

Rysunek 11

Zastosowana próbka:

Okrągłe nieprzygotowane przewodniki

Materiał:

Ilość:

16 sztuk

Podkreślić:

Wskaźniki testowe wkładalności IEC 62196-1

Rysunek 11 Wskaźniki testowe wkładalności

Opis produktu

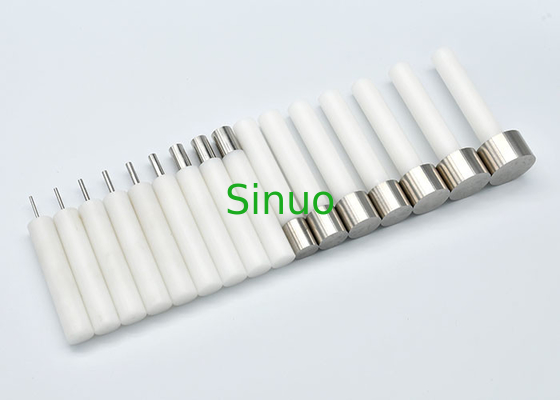

IEC 62196-1 Wskaźniki testowe wkładalności dla okrągłych nieprzygotowanych przewodów

Przegląd produktów:

Mierniki są zgodne z normą IEC 62196-1:2014 pkt 13.2.1 rysunek 6 tabela 7, IEC 62196-1:2020 pkt 13.2.1 rysunek 11 tabela 2.

Służą do weryfikacji, czy zaciski śrubowe umożliwiają prawidłowe połączenie przewodów miedzianych lub ze stopów miedzi o nominalnych przekrojach poprzecznych, jak pokazano w tabeli 2 normy IEC 62196-1:2020.

Parametry techniczne:

Razem 16 szt.

Wykonany ze stali, z nylonowym uchwytem.

Wymiary i kształty wykonane są zgodnie z następującym standardowym rysunkiem i tabelą:

Elastyczny mm2	Sztywny (stałe lub skręcone) mm2	Średnica a mm	Tolerancje dla mm
1,5	1,5	2,4	0 -0,05
2,5	4	2,8	0 -0,05
4	6	3,6	0 -0,06
6	10	4,3	0 -0,06
10	-	5,3	0 -0,06
16	25	6,9	0 -0,07
50	70	12,0	0 -0,08
70	-	14,0	0 -0,08
-	150	18,0	0 -0,08
150	185	20,0	0 -0,08
185	240	25	0 -0,08
240	300	28	0 -0,08
300	400	28,5	0 -0,08
400	500	33	0 -0,08
500	630	37	0 -0,08
630	800	41	0 -0,08
Maksymalny przekrój przewodów i odpowiednich mierników. Materiał: stal

IEC 62196-1 Wskaźniki testowe wkładalności dla okrągłych nieprzygotowanych przewodów 0
