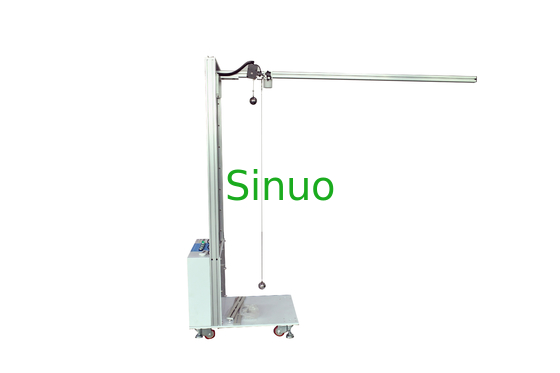

IEC 62196-1 Urządzenie udarowe ze stalową kulką do testu pojazdów elektrycznych
| Applied Standard: | IEC 62196-1Ed.4 | Application: | Próba uderzenia w upadki na obudowę sprzętu. |
| Impact steel ball: | średnica 50,8 mm, 0,535 kg | Drop height: | Regulowany 0,4-1,5 m |
| Control mode: | sterowanie elektroniczne | Clause: | CDV 2020, punkt 9, 13.3.2,16.9, 26.7.3, tabela 4. |
| High Light: | IEC 62196-1 Urządzenie udarowe ze stalową kulą,urządzenie udarowe ze stalową kulą pojazdu elektrycznego,regulowane urządzenie udarowe ze stalową kulą o długości 1 |
||
IEC 62196-1 Urządzenie udarowe ze stalową kulką do testu pojazdów elektrycznych
Informacje o produkcie:
Tester upadku z kulkami stalowymi nadaje się do aparatów cyfrowych, telefonów komórkowych,
PDA, kalkulatory, notatniki, telefony, samochody i inne kompletne maszyny lub plastikowe obudowy są poddawane testom odporności na uderzenia stalowej kulki w celu oceny udarności produktów.Ta maszyna umieszcza produkt na stanowisku testowym, swobodnie zrzuca stalową kulkę z określonym obciążeniem na produkt z określonego samego i wykrywa odporność produktu na uderzenia.
Norma: Zgodny z normą IEC 62196-1Ed.4CDV 2020, klauzula 26.2, rys.18, tabela 13.
Zastosowanie: To urządzenie nadaje się do próby uderzenia w upadki na obudowę sprzętu.
Próbka testowa: oprawy oświetleniowe, sprzęt elektroniczny audio, wideo i podobny, sprzęt informatyczny
Funkcja: Sprzęt może przeprowadzać test w dwóch formach pionowego upadku i uderzenia huśtawki
Parametry:
- Kulka stalowa udarowa: średnica 50,8 mm, 0,535 kg
- Wysokość zrzutu: regulacja 0,4-1,5 m
- Tryb podnoszenia: elektryczny
- Tryb zwalniania zacisku: sterowanie elektroniczne
- Zasilanie: 220V, 60Hz
- Energia uderzenia zgodnie z poniższą tabelą:
Tabela 13 -- Energia uderzenia dla testu uderzenia piłki
| Ocena A | Energia J | |
| Wloty pojazdu | Gniazdka | |
| Do 32 . włącznie | 1 | 1 |
| Powyżej 32 i do 100 . włącznie | 2 | 2 |
| Powyżej 100 i do 150 . włącznie | 3 | 3 |
| Powyżej 150 i do 800 . włącznie | 4 | 4 |
