IEC62196-1 Tester zdolności zerwania wtyczki i złącza pojazdu elektrycznego

MOQ:	1
Okres dostawy:	15 dni

Szczegóły Informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Sinuo

Orzecznictwo

Calibration Certificate (Cost Additional)

Numer modelu

SN1105

Zastosowany standard:

IEC62196-1, IEC60309-1

Tryb jazdy:

Napęd serwomotoru

Skok liniowy:

0-100mm

Czas przewodzenia:

0-99,9 s

Częstotliwość testu:

0-10 cykli/min

Szybkość wstawiania i rozdzielania:

Można ustawić 0-0,85 m/s

Podkreślić:

Maszyna do testowania zdolności zrywania wtyczek pojazdu

maszyna do testowania zdolności zrywania wtyczek IEC 62196

Opis produktu

IEC62196-1 Tester zdolności zerwania wtyczki i złącza pojazdu elektrycznego

Informacje o produkcie:

Sprzęt testowy służy do sprawdzenia, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazdka i złącza, mogą wytrzymać naprężenia mechaniczne, elektryczne i termiczne, które wystąpiły podczas normalnej pracy, bez nadmiernego zużycia lub innych szkodliwych skutków.

Serwomotor napędza mechanizm, aby próbki testowe powtarzały czynności wkładania i wyjmowania.Do testu wytrzymałości na zrywanie można użyć obciążenia zewnętrznego.Czas włączania / wyłączania, prędkość testu, skok i kąt można ustawić na ekranie dotykowym.

Zastosowana norma i klauzule:

IEC62196-1: 2014 „Wtyczka, gniazdka, złącza pojazdu i wloty pojazdu – Przewodzące ładowanie pojazdu elektrycznego – Część 1: Wymagania ogólne” klauzula 22 i klauzula 23

IEC60309-1: 2012 „Wtyczki, gniazda i łączniki do celów przemysłowych – Część 1: Wymagania ogólne” klauzula 20 i klauzula 21

Struktura:

Przyjmuje integralną ramę, napędzaną serwomotorem, precyzyjną śrubą kulową i paskiem rozrządu, z kolorowym ekranem dotykowym do humanizowanej obsługi i potężnym wyświetlaczem cyfrowym oraz PLC do inteligentnego sterowania, przyjmuje trzyosiowy regulowany zacisk do testu żywotności interfejsu ładowania.

Parametry techniczne:

Stacja testowa	Pojedynczy, można dostosować
Metoda sterowania elektrycznego	Inteligentna zintegrowana kontrola PLC, z kolorowym humanizowanym ekranem dotykowym
Tryb jazdy	Napęd serwomotoru
Przykładowa metoda mocowania	Mocowanie mechaniczne, położenie punktu mocowania można regulować wzdłuż 3-osiowego uchwytu;
Skok liniowy	0-100 mm, można ustawić (odległość między wtyczką testową a gniazdem testowym ≥ 50 mm)
Czas przewodzenia	0-99,9 s, można ustawić (styk elektryczny powinien być utrzymywany nie dłużej niż 4 s, nie mniej niż 2 s)
Szybkość wstawiania i rozdzielania	Można ustawić 0-0,85 m / s, domyślnie (0,8 ± 0,1) m / s
Cykle testowe	0~999999 cykli, może być wstępnie ustawiony (Skok to włożenie lub wyjęcie wtyczki lub złącza pojazdu z dopasowanym akcesorium. Cykl składa się z dwóch suwów, jednego do włożenia i jednego do wyjęcia.)
Częstotliwość testu	0-10 cykli/min, można ustawić (3,75 cykli/min = 7,5 skoku/min)
Moc obciążenia	Zewnętrzne, zapewniające standardowe wymagane napięcie, prąd i współczynnik mocy, powinno być przygotowane przez użytkownika
Opcjonalna szafka ładunkowa	Uwaga: tylko z szafą obciążeniową AC, 0-70A, napięcie 0-300V
Zawartość testu	Test zdolności wyłączania złącza urządzenia/interfejsu ładowania Łącznik urządzenia/interfejs ładowania normalny test żywotności
Funkcja wykrywania	Alarm otwartego obwodu może zostać zrealizowany podczas testowania pod obciążeniem, a cykle mogą być rejestrowane w czasie rzeczywistym.
Ochrona bezpieczeństwa	Ochrona uziemienia, ochrona przed zwarciem
Wymiary i waga sprzętu	W1000 * D750 * H1200mm, cała maszyna ma około 150 kg
Zasilacz	Jednofazowy AC220V±10%, 50/60Hz, 10A

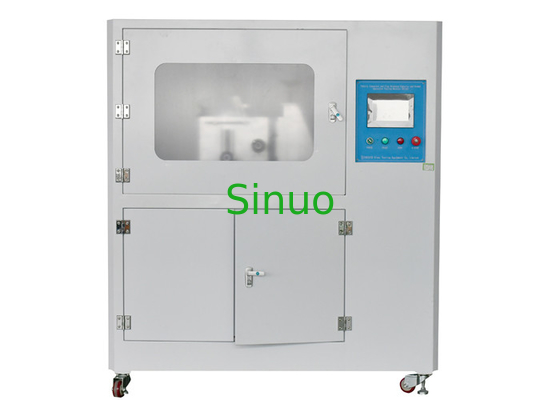

IEC62196-1 Tester zdolności zerwania wtyczki i złącza pojazdu elektrycznego 0

IEC62196-1 Tester zdolności zerwania wtyczki i złącza pojazdu elektrycznego 1

Znaków:

testowy sprzęt samochodowy,

motoryzacyjny sprzęt testowy,

auto elektryczne urządzenia testowe
