IEC60309-1 Klauzula 20 Złącze pojazdu i maszyna do testowania wytrzymałości na zerwanie wtyczki
| Applied standard: | IEC IEC60309-1 | Applied clause: | Klauzula 20 i 21 |
| Test station: | Pojedyncza stacja | Control method: | Zintegrowany sterownik PLC i ekran dotykowy |
| Drive mode: | Napęd serwomotoru | Linear stroke: | 0-100mm |
| High Light: | Maszyna do testowania wytrzymałości na zrywanie wtyczek,maszyna do testowania wytrzymałości na zrywanie wtyków złącza,sprzęt do testowania pojazdów IEC60309-1 |
||

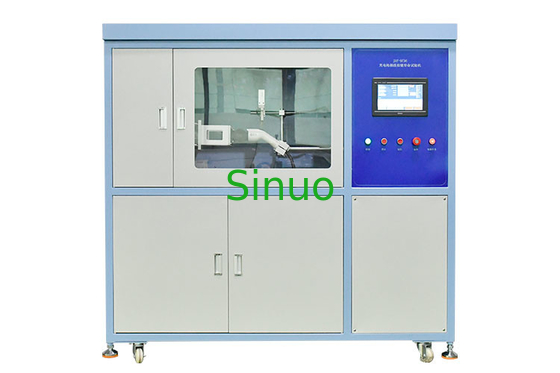

IEC60309-1, klauzula 20 Złącze pojazdu i maszyna do testowania zdolności zrywania wtyczki
Informacje o produkcie:
Maszyna do testowania zdolności zrywania złącza pojazdu i wtyczki jest zgodna ze standardowymi wymaganiami normy IEC60309-1, klauzula 20 i klauzula 21,IEC62196-1 klauzula 7.11 i klauzula 7.12 itd.
Służy do sprawdzenia, czy akcesoria elektryczne, takie jak interfejsy ładowania pojazdów elektrycznych, wtyczki przemysłowe, gniazda wtykowe i złącza, mogą wytrzymać naprężenia mechaniczne, elektryczne i termiczne, które występują podczas normalnej pracy, bez nadmiernego zużycia lub innych szkodliwych skutków.
Parametry techniczne:
| Zastosowana norma | IEC IEC60309-1 |
| Zastosowana klauzula | Klauzula 20 i 21 |
| Stacja testowa | Pojedynczy |
| Metoda kontroli | Inteligentne zintegrowane sterowanie PLC z kolorowym humanizowanym ekranem dotykowym |
| Tryb jazdy | Napęd serwomotoru |
| Przykładowa metoda mocowania | Mocowanie mechaniczne, położenie punktu mocowania można regulować wzdłuż uchwytu 3-osiowego |
| Skok liniowy | 0-100mm, można ustawić (odstęp między wtyczką testową a gniazdem testowym ≥ 50mm) |
| Czas przewodzenia | 0-99,9 s, można ustawić (kontakt elektryczny powinien być utrzymywany nie dłużej niż 4 s, nie mniej niż 2 s) |
| Szybkość wkładania i rozdzielania | Można ustawić 0-0,85 m/s, domyślnie (0,8 ± 0,1) m/s) |
| Częstotliwość testowa | 0-10 cykli/min, można ustawić (3,75 cykli/min = 7,5 skoku/min) |
| Cykle testowe | 0 ~ 999999 cykli, można ustawić |
| Załaduj moc | Zewnętrzna, zapewniająca standardowe wymagane napięcie, prąd i współczynnik mocy, szafa obciążeniowa jest opcjonalna |
| Opcjonalna szafa ładunkowa | Uwaga: tylko z szafą obciążeniową AC, 0-70A, napięcie 0-300V |
| Zawartość testu |
Test zdolności wyłączania złącza urządzenia/interfejsu ładowania Test normalnej żywotności złącza urządzenia/interfejsu ładowania |
| Funkcja wykrywania | Alarm przerwy w obwodzie może zostać uruchomiony podczas testowania pod obciążeniem, a cykle mogą być rejestrowane w czasie rzeczywistym. |
| Ochrona bezpieczeństwa | Zabezpieczenie uziemienia, zabezpieczenie przed zwarciem |
