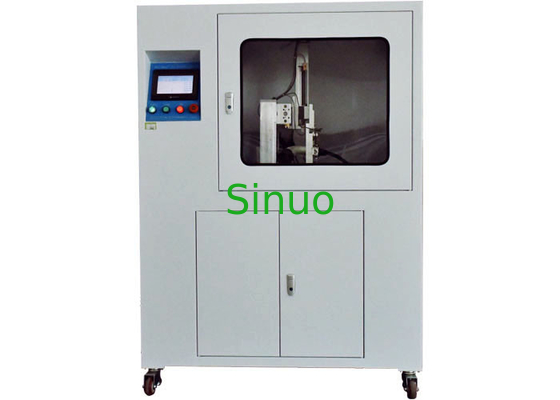

IEC62196 Urządzenie do testowania niewspółosiowości pojedynczej stacji dla akcesoriów do pojazdów elektrycznych
| Applied standard: | IEC 62196-3 | Applied clause: | paragraf 36.3, rysunek 18 |
| Test station: | Pojedyncza stacja | Drive Mode: | Silnik serwo, dwa szt, X i Y |
| Force: | 0-500N | Force holding time: | 0-999,9 s |
| Interval time: | 0-999,9 s | Specimen mounting bracket: | Nachylenie 30°, wysokość 1000mm od ziemi |
| High Light: | Aparatura do testowania niewspółosiowości IEC 62196,Aparatura do testowania niewspółosiowości akcesoriów do pojazdów elektrycznych,Sprzęt do testowania pojazdów jednostanowiskowych |
||
Aparat do badania niewspółosiowości IEC 62196 dla akcesoriów do pojazdów elektrycznych
Informacje o produkcie:
To urządzenie do badania niewspółosiowości jest zgodne z normą IEC62196-3, klauzula 36.3, rysunek 18.
Podczas testu wzrostu temperatury, bezpośrednio po stabilizacji temperatury, akcesoria są poddawane zewnętrznym obciążeniom mechanicznym, jak pokazano na rysunku 18.
Za pomocą miernika siły przyłóż obciążenie 100 N z tolerancją -0/+10 N, jak pokazano na rysunku 19 w każdym kierunku.Obciążenie powinno być przykładane przez minimum 1 min.Po tym przyłożeniu obciążenia należy usunąć obciążenie na czas 10 s i ponownie przyłożyć ładunek w następnym kierunku w ciągu 10 s.Proces ten jest kontynuowany do momentu przyłożenia obciążenia w 4 kierunkach (-X, +X, -Y, +Y), jak pokazano na rysunku 19.
Urządzenie przyjmuje stół przesuwny X, Y (Rysunek 19), napędzany silnikiem serwo i monitorowany przez czujnik wartości siły.Gdy wartość siły osiągnie wymagany czas do automatycznego utrzymywania stałej siły, automatycznie przełączy się na inny kierunek w celu przeprowadzenia testu.
Parametry techniczne:
| Moc | AC220V, 60Hz |
| Metoda kontroli | Sterowanie PLC, obsługa ekranu dotykowego |
| Stacja | Jeden |
| Tryb jazdy | silnik serwo, dwa szt, X i Y |
| Zmuszać | 0-500N |
| Wymuś czas trzymania | 0-999,9 s |
| Czas interwału | 0-999,9 s |
| Wymuś kierunek aplikacji | -X, +X, -Y, +Y |
| Wspornik montażowy próbki | Nachylenie 30°, wysokość 1000mm od ziemi |
| Wymiary gabarytowe sprzętu | 100 mm × 400 mm × 1500 mm, 150 kg |
