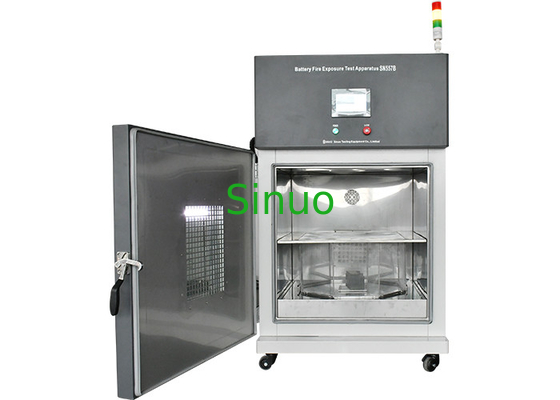

UL 1642 RYS. 20.1 Aparatura do badania ekspozycji na ogień z baterii litowej Pojedyncza stacja
| Applied standard: | UL2054, UL 1642, GB 31241 itp. | Flame Applicate Time: | 99H59M59.9S ± 0.1s |
| Flame Height: | 10 ~ 75 ± 2 mm można regulować | Testing Hole Diameter: | 102mm |
| Fire Ignition Device: | Automatyczny zapłon ognia | Testing Bar Diameter: | 1/4 cala (6,4 mm) × 12 cali (305 mm) |
| Number of station: | 1 stacja | Burner: | Palnik Bunsena |
| High Light: | Aparatura do badania narażenia na ogień z baterii litowej,aparat do badania narażenia na ogień z pojedynczą stacją |
||
UL 1642 RYS.20.1 Aparatura do badania ekspozycji na ogień z baterii litowej Pojedyncza stacja
Przegląd:
To urządzenie jest zgodne z UL2054, klauzula 22 RYS.22.1, UL 1642-2009 Klauzula 20 RYS.20.1, GB 31241-2014 Artykuł 7.9 RYS.E.2.
Aparatura do testów narażenia na ogień baterii jest niezbędnym sprzętem testowym dla producentów baterii i działów kontroli jakości.Sprzęt ten charakteryzuje się wygodą obsługi, bezpieczeństwem i niezawodnością oraz wysoką precyzją.Jest to idealna maszyna testująca do testowania spalania baterii i pocisków.
Parametry techniczne:
| 1 | Limity próbek |
Ten sprzęt testowy zabrania: Testowanie lub przechowywanie próbek biologicznych Testowanie lub przechowywanie próbek o silnym źródle emisji elektromagnetycznej Testowanie lub przechowywanie próbek materiałów promieniotwórczych Testowanie lub przechowywanie próbek substancji wysoce toksycznych Testowanie lub przechowywanie próbek podczas testowania lub przechowywania, które mogą wytwarzać takie substancje lub przedmioty |
|
| 2 | Liczba stacji | 1 stacja | |
| 3 | Palnik | Palnik Bunsena, średnica wewnętrzna rury 0,375 cala (9,5 mm) | |
| 4 | Płomień Zastosuj czas | 99H59M59.9S ± 0.1s | |
| 5 | Wysokość płomienia | 10 ~ 75 ± 2 mm można regulować | |
| 6 | Testowanie średnicy otworu | 102mm | |
| 7 | Urządzenie zapalające ogień | Automatyczny zapłon ognia | |
| 8 | Schemat ideowy palnika i elektrycznego urządzenia przeciwpożarowego |  |
|
| 10 | Testowanie średnicy pręta | 1/4 cala (6,4 mm) × 12 cali (305 mm) | |
| 11 | Testuj szerokość okładki | 24 cale (610 mm) × 12 cali (305 mm), ośmiokątne | |
| 12 | Testuj wysokość pokrywy | 12 cali (305mm) | |
| 13 | Testowanie średnicy siatki aluminiowej | 0,010 cala (0,25 mm) 16 otworów × 16 otworów | |
| 14 | Ośmiokątna siatka ze stali nierdzewnej | Odległość między sobą 2 stopy (610mm), ośmiokątna wysokość osłony siatkowej1 stopy (305mm) | |
| 15 | Ekran | 150×150mm (wykonany z siatki drucianej z 20 otworami na stopę lub drutu stalowego 0,017 cala / 0,43 mm), Max. nośność: 5 kg | |
| 16 |
Standardowy rysunek Okładka ośmiostronna |
|
|
| 17 |
Obraz fizyczny dla Okładka ośmiostronna |
|
|
| 18 | Wymóg spalania gazu | Gaz płynny o wysokiej czystości (powinien być przygotowany przez Klienta) | |
| 19 | System sterowania | PLC i pilot zdalnego sterowania są oferowane, cała procedura testowa jest w pełni automatyczna | |
| 20 | Sposób wyświetlania i obsługi | Ekran dotykowy | |
| 21 | Monitor wideo | Marka | MI |
| Model | MJSXJ09CM | ||
| Rozmiar | 115*78*78mm | ||
| Rezolucja | 1296P (3 megapiksele) | ||
| Kąt widzenia | Poziomy 360° Pionowy 108° | ||
| Sterowanie PTZ | Kontrola aplikacji (pozioma + pionowa) | ||
| Kolorowy targ nocny | Słabe oświetlenie w pełnym kolorze | ||
| Noktowizor w podczerwieni | Wsparcie | ||
| Głos dwukierunkowy | Wsparcie | ||
| Funkcja śledzenia | Wsparcie | ||
| Metoda instalacji | leżeć płasko / do góry nogami / montowane z boku | ||
| Kanał Wi-Fi | 2,4 GHz | ||
| Składowanie | Chodź z kartą microSD 32G | ||
| 22 | Rozmiar wewnętrzny | Szer.800XGł.700XWys.700 mm | |
| 23 | Całkowity wymiar | S1000XG900XW1620 mm | |
| 24 | Okno obserwacyjne | 430 X 350 mm (hartowane szkło przeciwwybuchowe o grubości 20 mm), z siatką przeciwwybuchową | |
| 25 | Materiał komory wewnętrznej | Stal nierdzewna SUS304 | |
| 25 | Materiał komory zewnętrznej | Malowanie proszkowe walcowane na zimno | |
| 26 | Ekstraktor dymu | Φ150mm z tyłu | |
| 27 | Na dole | Zainstalowany z uniwersalnymi kołami | |
| 28 | Port nadmiarowy | Komora testowa z urządzeniem obniżającym ciśnienie, gdy ciśnienie w komorze się ustawia, samoczynnie otwórz otwór bezpieczeństwa, aby uwolnić ciśnienie z komory | |
Cechy
PLC i ekran dotykowy do sterowania i obsługi.
Gdy jest alarm dymu, wyciąg otworzy się automatycznie, a gdy nie będzie dymu, zostanie zamknięty po opóźnieniu.
Nieudany alarm zapłonu i odcięcie źródła pary.
Wbudowane oświetlenie, poprzez odbicie zewnętrzne, zapewniające żywotność i bezpieczeństwo oświetlenia itp.
Kamera wideo HD i okno wizyjne umożliwiają operatorowi wyraźną obserwację zmian obiektu testowego w eksperymencie.
Ze szkłem przeciwwybuchowym i stalową siatką, podwójne zabezpieczenie.
Kontrolowana za pomocą pilota, maksymalna odległość może osiągnąć 10 metrów.
Procedury testowe
Umieść komorę testową na płaskiej płytce przykrytej pokrywą z otworem o średnicy 4 cali pośrodku.Osłony są wykonane z siatki drucianej lub drutu 0,017 cala (0,43 mm) z 20 otworami na stopę.Umieścić ekran z 8 bokami o szerokości 2 stóp (610 mm) i wysokości 1 stopy (305 mm) z każdej strony wokół próbki.Siatka druciana składa się z drutu o średnicy 0,010 cala (0,25 mm) z 16-18 drutami na cal. Próbkę umieszcza się na siatce drucianej, zakrywając otwór w środku stołu i ogrzewając, aż eksploduje lub ulega zniszczeniu. zaworu bezpieczeństwa jest równoległa do tkaniny azbestowej.
Akceptacja: Wybuchająca bateria nie przenika częściowo przez ekran, a bateria nie wystaje częściowo ani całkowicie z ekranu.
