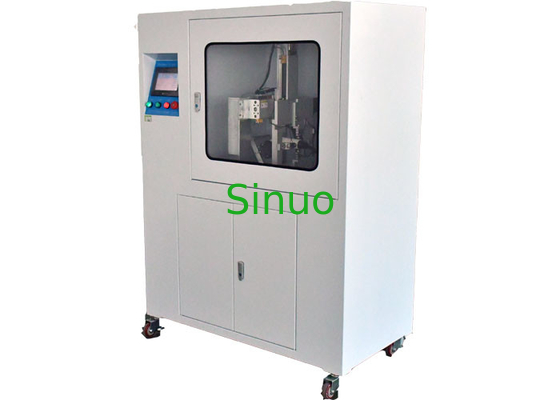

IEC62196 Tester niewspółosiowości wtyczki i gniazda ładowania pojazdu elektrycznego

Podczas testu wzrostu temperatury, bezpośrednio po stabilizacji temperatury, akcesoria są poddawane zewnętrznym obciążeniom mechanicznym, jak pokazano na rysunku 18.

Za pomocą miernika siły przyłóż obciążenie 100 N z tolerancją -0/+10 N, jak pokazano na rysunku 19 w każdym kierunku.Obciążenie powinno być przykładane przez minimum 1 min.Po tym przyłożeniu obciążenia należy usunąć obciążenie na czas 10 s i ponownie przyłożyć ładunek w następnym kierunku w ciągu 10 s.Proces ten jest kontynuowany do momentu przyłożenia obciążenia w 4 kierunkach (-X, +X, -Y, +Y), jak pokazano na rysunku 19.

Urządzenie przyjmuje stół przesuwny X, Y (Rysunek 19), napędzany silnikiem serwo i monitorowany przez czujnik wartości siły.Gdy wartość siły osiągnie wymagany czas do automatycznego utrzymywania stałej siły, automatycznie przełączy się na inny kierunek w celu przeprowadzenia testu.

Instrukcja obsługi:

1 Obróć pokrętło, aby przesunąć mechanizm napędowy w prawo i odsłonić interfejs montażowy płyty podstawy montażowej gniazda.

2 Wybierz odpowiednią płytę podstawy montażowej gniazda zgodnie z przykładowym gniazdem, a następnie przymocuj płytę podstawy montażowej gniazda do interfejsu montażowego.A drut próbki jest wyciągany z otworu pod interfejsem montażowym.

3 Obróć pokrętło, aby przesunąć mechanizm działania w lewo, a następnie otwórz płytkę czujnika najbliżej drzwi, poluzuj nakrętkę, aby otworzyć blok ustalający, płytka zostanie automatycznie zamocowana po obróceniu o 90 ° w górę.Następnie poluzuj śruby pozycjonujące na płytkach montażowych czujników, wysuń lewy i prawy czujnik na zewnątrz, a górny i dolny czujnik przesuń w górę i w dół, odsuń czujniki od środka, aby nie zakłócać montażu wtyczki.

4 Włóż wtyczkę do gniazda, wyciągnij kołek ustalający położenie i odłóż płytkę, zaciśnij blok ustalający na śrubie, zablokuj nakrętkę i odłóż przewód wtyczki z otworu po prawej stronie.

5 Naciśnij przycisk Manual na ekranie dotykowym, a następnie naciśnij lewo-prawo-góra-dół, aby wyregulować czujniki osi X i końcówkę pistoletu ładującego tak, aby znajdowały się na tej samej linii środkowej.I wyreguluj głowice czterech czujników w odległości około 30 mm od pistoletu ładującego, a następnie zablokuj śruby, aby zabezpieczyć czujniki.

6 Zamknij okienko obserwacyjne po zainstalowaniu próbki, a następnie otwórz drzwi poniżej i wyprowadź przewody wtyczki, gniazda i termopary z małego otworu z tyłu aparatu, podłączonego do zewnętrznej maszyny testowej wzrostu temperatury (zewnętrzny wzrost temperatury maszyna testowa jest przygotowywana przez klienta).

7 Naciśnij Reset na ekranie kontrolnym, upewnij się, że wartość wyświetlania czterech czujników została wyzerowana i potwierdzona pozycja początkowa.

8 Naciśnij parametr na ekranie parametrów, ustaw wszystkie parametry

9 Wróć do interfejsu kontrolnego, poczekaj na ustabilizowanie się wzrostu temperatury i naciśnij start, aby rozpocząć test.Etapy działania testowego są następujące: -X przyłożona siła →siła osiągnięta i przytrzymaj 60s → siła zwolniona 10s → +X przyłożona →siła osiągnięta i przytrzymaj 60s → siła zwolniona10s →-Y przyłożona siła → siła osiągnięta i utrzymanie 60s → siła zwolniona 10s →+Y przyłożona siła → siła osiągnięta i utrzymanie 60s → siła zwolniona.Podczas pracy wartość siły będzie wyświetlana w czasie rzeczywistym, a odpowiednie krzywe w czterech kierunkach
