IEC 62133-1 Stanowisko do testowania wibracji akumulatora z hałasem - wentylator z redukcją hałasu

MOQ: 1
Cena £: Customized
Standardowe Opakowanie: Sklejka
Okres dostawy: 1 miesiąc
Metoda płatności: T/T
Wydajność dostaw: 5 ZESTAWÓW NA MIESIĄC
Szczegóły Informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Chiny
Nazwa handlowa
Sinuo
Orzecznictwo
Calibration Certificate (Cost Additional)
Numer modelu
SN553-2940N
Ciąg sinusoidalny:
2940N (300kg.f)
Siła uderzenia:
5880N (600kg.f)
Zakres częstotliwości:
DG (3500 Hz)
Ciągłe przemieszczenie:
20mm
Przemieszczenie uderzenia:
25mm
Maksymalna prędkość:
1,8m/s
Maksymalne przyspieszenie:
981m/s2
Średnica dynamiczna:
Φ150mm
Podkreślić:

Stanowisko do prób udarności baterii wibracyjnych

,

stanowisko do prób udarności IEC 62133-1

Opis produktu



IEC 62133-1 Stanowisko do badania wibracji akumulatora z wentylatorem redukującym hałas



Przegląd:



Ten system wibracyjny jest zgodny z normą IEC 60068-2-6, jest wymagany przez normę IEC 62133-1:2017 punkt 7.2.2, IEC 62133-2:2017 punkt 7.3.8.1 itd.



Generator wibracji:



1. Podwójna struktura obwodu magnetycznego otacza, w porównaniu z pojedynczym obwodem magnetycznym, siła pola magnetycznego jest silniejsza, korpus platformy jest mniejszy, a wyciek strumienia magnetycznego jest mniejszy.

2. Cewka ruchoma bez szkieletu: Ze względu na wyeliminowanie szpuli z ruchomą cewką, system aktywny jest lekki, przyspieszenie bez obciążenia jest wysokie, a częstotliwość drgań naturalnych pierwszego rzędu jest wysoka, dzięki czemu Pełnopasmowe zniekształcenia przebiegu stają się małe, a rozpraszanie ciepła ruchomej cewki jest dobre.

3. Zawieszenie: system zawieszenia ramienia rolkowego i prowadnica łożyska liniowego, dzięki czemu wydajność prowadnicy stołu wibracyjnego jest dobra, z dobrą niezrównoważoną nośnością.

4. Podpora sprężyny powietrznej o małej sztywności dynamicznej i dużej sztywności statycznej jest wybierana tak, aby miała dużą nośność i dobrą charakterystykę niskich częstotliwości.

5. Wibracje czopowe: wibracje pionowe mogą uratować specjalny fundament.

6. Specjalny, cichy wentylator chłodzony powietrzem przyjmuje nową konstrukcję kanału powietrznego, aby zwiększyć efekt chłodzenia.



Parametry techniczne:



Generator wibracji
Ciąg sinusoidalny 2940N (300kg.f)
Losowy ciąg 2940N (300kg.f)
Siła uderzenia 5880N (600kg.f)
Zakres częstotliwości DG (3500 Hz)
Ciągłe przemieszczenie 20mm
Przemieszczenie uderzenia (maksymalne przemieszczenie) 25mm
Maksymalna prędkość 1,8m/s
Maksymalne przyspieszenie 981m/s2 (100g)) (Bez obciążenia)
Średnica dynamiczna Φ150mm
Częstotliwość rezonansowa pierwszego rzędu 2900 Hz±5%
Dopuszczalny moment ekscentryczny ≤2500N·cm
Masa równoważna ruchomych części 3kg
Załaduj punkt połączenia 13
Rozmiar śruby stołu (standard) M8
Układ śrub stołowych (średnica, Yuan Zhou) 13-M8 Głębokość 16mm
Częstotliwość izolacji drgań osiowych ＜3Hz
Maksymalne obciążenie 120kg
Wyciek strumienia magnetycznego ≤1mT
Temperatura otoczenia 0~40℃
Rozmiar 1600mm×800mm×700mm
Waga 1100kg
Wyjście wzmacniacza mocy 3kVA
Stosunek sygnału do szumu ＞65dB
Ochrona systemu
  1. Zabezpieczenie przeciwprzepięciowe wzmacniacza mocy
  2. Zabezpieczenie czasowe systemu
  3. Zabezpieczenie podnapięciowe wzmacniacza mocy
  4. Ochrona przed sygnałem zerowym (reset)
  5. ochrona przed przemieszczeniem
  6. Ochrona przed wyciekiem
  7. Zabezpieczenie stołu przed przegrzaniem
  8. Zabezpieczenie bezpiecznika wzbudzenia
  9. Zabezpieczenie modułu przed przegrzaniem
  10. Zewnętrzna ochrona czasu
  11. Zabezpieczenie nadprądowe wyjścia
  12. Zewnętrzna ochrona sygnału zerowego
  13. Zabezpieczenie przed przepięciem wyjściowym
  14. Zabezpieczenie blokujące platformy wygładzania wodą
  15. Zabezpieczenie nadprądowe modułu
  16. Zabezpieczenie przed przeciążeniem termicznym
  17. Zabezpieczenie czasowe modułu
  18. Zabezpieczenie rozruchu łagodnego rozruchu wzmacniacza mocy
Znamionowe napięcie wyjściowe 100Vrms
Prąd wyjściowy Z krokiem 150A maksymalna może wynosić do 6000A
Impedancja wejściowa ≥15kΩ
Napięcie sygnału wejściowego ≤1.5Rms
Sprawność wzmacniacza mocy 92%
Zniekształcenia harmoniczne (obciążenie rezystancyjne) ＜1,0%
Błąd pomiaru napięcia wyjściowego ≤5%
Błąd pomiaru prądu wyjściowego ≤5%
Współczynnik szczytu prądu wyjściowego ≥3
Stabilność DC Zerowy dryft na wyjściu wynosi mniej niż 30mv/8h
Zakres częstotliwości 1-3500Hz: ±3dB ； Wzmocnienie średniej częstotliwości: ≥80
Sprawność konwersji DC/AC 92%
Załaduj właściwość Rezystancyjny, pojemnościowy, emocjonalnie arbitralny
Asymetria przepływu równoległego ≤2,8%
Średni czas wolnego czasu pracy (MTBF) ＞3500 godzin
Tryb chłodzenia Wymuszone chłodzenie powietrzem
Moc AC 3 fazy 380V±10%, 60Hz
Rozmiar 600 mm × 620 mm × 1600 mm
Waga 580kg
Wentylator chłodzący z tłumikiem
Moc wentylatora 0,75kW
Objętość powietrza 0,1m3/s
Średnica kanału 125mm
Długość kanału 4m
ciśnienie wiatru 1kpa
Rozmiar 500 mm × 520 mm × 650 mm
Waga 30kg
Pozioma prowadnica wysuwana
Rozmiar platformy 500×500mm
Masa równoważna (maksymalna nośność) 28kg
Górna granica częstotliwości Sinus 2000 Hz, losowy 2000 Hz
Materiał Stop magnezowo-aluminiowy
Pionowy stół rozszerzający
Rozmiar platformy 500 mm × 500 mm
Masa równoważna (maksymalna nośność) 28kg
Górna granica częstotliwości Sinus 1500 Hz, losowy 2000 Hz
Materiał Stop magnezowo-aluminiowy

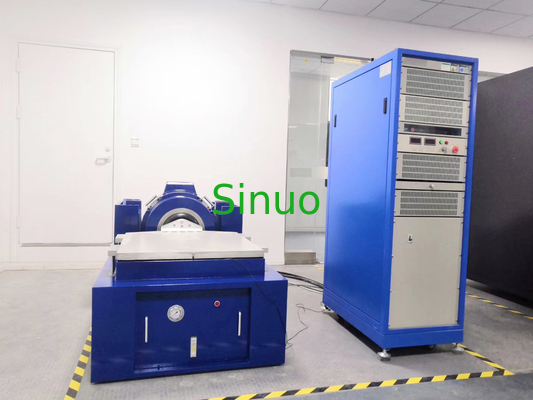

Skład systemu testowego:



System testu wibracji składa się z jednoczęściowego generatora wibracji poziomych / blatu rozszerzanego w pionie / wentylatora chłodzącego z tłumikiem / cyfrowego wzmacniacza mocy / przyrządu pomiarowego do kontroli wibracji.Ponadto, w zależności od rozmiaru próbki testowej użytkownika, należy ją dostosować lub dopasować do pionowego stołu rozprężnego i można ją połączyć ze skrzynką do testów środowiskowych, tworząc zintegrowany sprzęt do testów środowiskowych.



IEC 62133-1 Stanowisko do testowania wibracji akumulatora z hałasem - wentylator z redukcją hałasu 0



IEC 62133-1 Stanowisko do testowania wibracji akumulatora z hałasem - wentylator z redukcją hałasu 1

Znaków:

sprzęt do badania rozładowania akumulatora,

generator wibracji o wysokiej częstotliwości,

analizator rozładowania akumulatora
