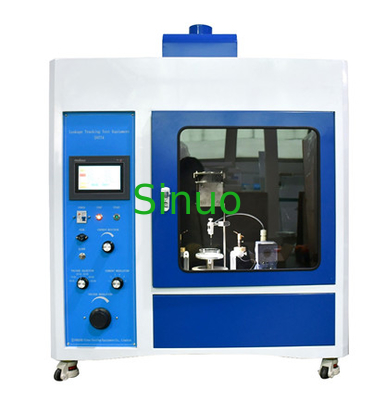

IEC 61851-1 Sprzęt do testowania wycieków systemu sterowania PLC
| Model: | SN774 (0,5m³) | Working voltage: | 220V/50Hz, 1KVA |
| Control: | Zaawansowany sterownik PLC | Timing device: | 9999X0,1S |
| Testing voltage: | 0～600V | Electrode pressure: | 1,00N±0,05N |
| Dropping liquid height: | 35±5mm | Dropping liquid delay: | 0,2s |
| High Light: | Sprzęt do testowania wycieków,Sprzęt do testowania wycieków PLC,Sprzęt do testowania śledzenia wycieków IEC 61851-1 |
||
IEC 61851-1 System sterowania PLC Sprzęt do testowania wycieków
Informacje o produkcie:
Tester został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami normy IEC60112 i wymaganymi przez IEC 61851-1 klauzula 12.3, IEC 61851-23 klauzula 11.6, IEC 62196-1Ed.4CDV 2020 klauzula 28.4, 29.6, IEC60335-1 klauzula 29.2 i załącznik N, IEC 60065:2014 klauzula 13.4, IEC60598-1, IEC 60884-1:2013 klauzula 28.2, UL746A i ASTM D3638-92 itd.
Zasada działania testu śledzenia upływu (testowanie wskaźnika śledzenia) polega na tym, że ciecz przewodząca (0,1% NH 4 CL) o wymaganej objętości na wymaganej wysokości (35 mm) i wymaganym czasie (30 s) spada wraz z napięciem między elektrodami platynowymi ( 2mm × 5mm) na powierzchni litego materiału izolacyjnego.W ten sposób użytkownicy oceniają oporność śledzenia powierzchni stałego materiału izolacyjnego pod łącznym wpływem pola elektrycznego i ośrodka wilgotnego lub zanieczyszczonego.Jednym słowem, to urządzenie służy do pomiaru porównania wskaźnika śledzenia (CT1) i wskaźnika oporu elektrycznego (PT1).
Wraz z przyrządem dostarczana jest płytka wzorcowa, aby zapewnić odpowiednią odległość między elektrodami.Wysokość stołu można łatwo regulować, aby zapewnić odpowiedni kąt elektrod i wysokość kropli.Reszta testu jest kontrolowana z zewnątrz komory testowej przy zamkniętych drzwiach.Napięcie, prąd graniczny, szybkość i liczba kropli są ustawiane na panelu sterowania.Operator powinien obserwować test, aby sprawdzić, czy płomień się zapala.Przyrząd emituje alarm, jeśli błąd śledzenia trwa co najmniej dwie sekundy.
Tester śledzenia wycieków jest przystosowany do zaawansowanego systemu sterowania PLC i 7-calowego kolorowego ekranu dotykowego, nadaje się do działu badań, produkcji i jakości sprzętu oświetleniowego, aparatury niskonapięciowej, sprzętu gospodarstwa domowego, urządzenia elektrycznego obrabiarki, maszyny elektrycznej, elektronarzędzia , instrument elektroniczny, instrument elektrotechniczny, sprzęt informatyczny.Nadaje się również do przemysłu materiałów izolacyjnych, tworzyw konstrukcyjnych, złączy elektrycznych i akcesoriów.
Parametry techniczne:
|
Model parametrów |
SN774 (0,5m³) |
|
Napięcie robocze |
220V/50Hz, 1KVA |
|
Kontrola |
Zaawansowany sterownik PLC |
|
Wyświetlacz |
7-calowy kolorowy ekran dotykowy |
|
Napięcie testowe |
Regulacja 0～600V, precyzja 1,5％ |
|
Urządzenie do pomiaru czasu |
9999X0,1S |
|
Elektroda |
Elektroda platynowa i elektroda mosiężna każda na parę |
|
Wymiar elektrody |
(5±0,1)×(2±0,1)×(≥12), 30° skos |
|
Elektroda zawiera kąt i odległość |
60°±5°, odległość wynosi (4±0,1㎜) |
|
Ciśnienie elektrody |
1,00 N ± 0,05 N (wyświetlacz cyfrowy jest opcjonalny) |
|
Interwał upuszczania cieczy |
30 ± 5 S, regulowany |
|
Upuszczanie wysokości cieczy |
35±5mm |
|
Upuszczanie opóźnienia cieczy |
0,2 S (czas otwarcia zaworu elektromagnetycznego) |
|
Upuszczanie wielkości cieczy |
45～50 kroplówki/cm3 |
|
Obwód opóźnienia czasowego |
2 ± 0,1 S (w prądzie 0,5 A lub większym) |
|
Spadek ciśnienia zwarciowego |
8% MAX |
|
Prąd zwarcia |
1±0,1A 1％ |
|
Prędkość wiatru |
0,2m/s |
|
Wymagania środowiskowe |
0 ~ 40 ℃, wilgotność względna ≤ 80%, w miejscu braku widocznych wibracji i korozyjnego gazu |
|
Rozmiar i waga sprzętu |
1100mm* 550mm* 1100mm, 180kg |
|
Zgodny ze standardem |
IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638 itp. |
