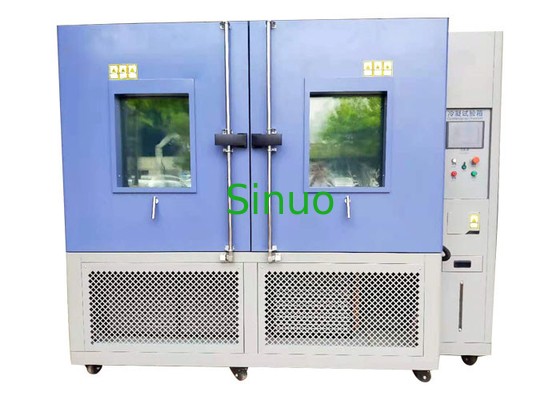

DIN EN ISO 6270-2 Sprzęt do badania skraplania komponentów pojazdów silnikowych
| Temperature range: | Otoczenie ~ 60 ℃ | Temperature: | ≤1℃ |
| Humidity range: | 100% wilgotności względnej | Cooling rate: | ≥65℃/75min |
| Heating rate: | ≥10℃/30min | Lead hole: | 2 otwory ołowiane Φ100mm |
| Sample rack: | 2 SZTUK, stal nierdzewna SUS304 | Supply voltage: | 220 V; 50Hz |
| High Light: | Sprzęt do badania skraplania komponentów pojazdu,Sprzęt do badania skraplania ISO 6270-2,Sprzęt do badania skraplania 220 V |
||
DIN EN ISO 6270-2 Sprzęt do badania skraplania komponentów pojazdów silnikowych
Przegląd produktów Sprzęt do badania skraplania elementów pojazdów silnikowych:
Ta komora do badania kondensacji spełnia wymagania testu kondensacji określone w normach VW 80000-2017, DIN EN ISO 6270-2, GS95011-4-2004, DIN 50017 itp.
Symuluje kondensację na modułach elektronicznych w pojazdach silnikowych.Ma na celu ocenę odporności modułów elektronicznych na kondensację.
Parametry techniczne urządzeń do badania skraplania elementów pojazdów silnikowych:
| Rozmiar | Obszar roboczy | 600*500*830mm (szer.*gł.*wys.) | |
| Rozmiar zewnętrzny | Około.1200*750*1300mm (szer. * głęb. * wys.) | ||
| Wydajność | Zakres temperatury | Otoczenie ~ 60 ℃ (powszechnie stosowana temperatura: 38 ℃/49 ℃/60 ℃) | |
| Wahania temperatury | ≤1℃ (≤±0,5℃, testowane zgodnie z GB/T5170-2008) | ||
| Dokładność temperatury | 0,1 ℃ | ||
| Odchylenie temperatury | ±2℃ | ||
| Zakres wilgotności | 100%RH (+0%, -5%, podczas kondensacji) | ||
| Szybkość ogrzewania | ≥10 ℃/30min (stal 20KG z obciążeniem, spełniająca test kondensacji w VW80000-2013) | ||
| Tempo schładzania | ≥65 ℃/75 min (stal 20 kg z obciążeniem, spełniająca test kondensacji w VW80000-2013) | ||
| Części do pomiaru temperatury i wilgotności | Użyj precyzyjnego czujnika temperatury PT100 poziomu A do pomiaru temperatury | ||
| Metoda ogrzewania | Ogrzewanie elektryczne, regulacja PID, siłownik: przekaźnik półprzewodnikowy | ||
| System grzewczy | Ceramiczna rama grzewcza nowego typu, z drutem grzejnym importowanym z niemiec w środku, gruba średnica drutu, odporność na wysoką temperaturę, odporność na spalanie na sucho | ||
| System nawilżania | Nawilżanie zewnętrzne, rurka nawilżająca przyjmuje konstrukcję w kształcie litery U i otwór sondy nadmiernej temperatury, | ||
| System osuszania | Wykorzystując metodę osuszania kontaktowego z przepływem laminarnym z parownikiem w temperaturze punktu rosy | ||
| Sieć wodociągowa | Dopływ wody do nawilżania przyjmuje automatyczną kontrolę, a pozostałą wodę można poddać recyklingowi, oszczędzając wodę i zmniejszając zużycie | ||
| System chłodzenia | W pełni zamknięta sprężarka Tecumseh sprowadzona z Francji, wykorzystująca przyjazne dla środowiska czynniki chłodnicze DuPont R404 i R23 | ||
| Tunel aerodynamiczny | Kanał powietrza o wymuszonej cyrkulacji zapewniający równomierną temperaturę w pomieszczeniu roboczym;w kanale powietrznym instalowane są nagrzewnice, chłodnice i czujniki temperatury | ||
| Wylot kondensatu | Z otworami wylotowymi na kondensat studyjny i kondensat jednostkowy | ||
| Zakres czasowy | 1～9999 min/godz | ||
| Materiały | Materiał ściany zewnętrznej | Płyta żeliwna formatu A3 natryskiwana | |
| Materiał ściany wewnętrznej | SUS304 Płyta ze stali nierdzewnej | ||
| Materiał izolacyjny | Sztywna pianka poliuretanowa | ||
| Okno obserwacyjne | Trójwarstwowe okno ze szkła hartowanego przeciwwybuchowego | ||
| Ołowiany otwór | 2 otwory ołowiowe Φ100mm, z osłoną i miękkim zaślepką, umieszczone na lewej i prawej ściance komory | ||
| Stojak na próbki | 2 szt., materiał ze stali nierdzewnej SUS304, regulowany tor do przechowywania odstępów, stojak na próbki można regulować w górę iw dół w zależności od potrzeb, równomiernie obciążając 30 kg/warstwę. | ||
| Światło | Na górze okna obserwacyjnego znajduje się lampa oświetleniowa, która jest sterowana przełącznikiem na zewnątrz drzwi, co jest wygodne i jasne do obserwacji | ||
| Ruchome kółka |
4 ruchome kółka
|
||
| Zbiornik nawilżający | Wysokiej jakości zbiornik na wodę ze stali nierdzewnej 304 | ||
| Element kontrolny |
Korzystanie z programowalnego kontrolera temperatury i wilgotności MCGS (7-calowy 16-bitowy ekran dotykowy True Color);Tryb pracy menu w języku angielskim, program pamięci 120 grup, każda grupa programów zawiera 1200 segmentów programu, wszystkie pętle, do 999 razy.Kontroler: Kontroler z anglojęzycznym wyświetlaczem posiada funkcję autodiagnostyki, podpowiada przyczynę awarii i sposób leczenia, rejestruje dane testowe i proces, posiada standardowy interfejs komunikacyjny RS232 lub dysk U. |
||
| Napięcie zasilania | 220 v (jednofazowy trójprzewodowy, wykonaj osobno przełącznik powietrza 40a, przełącznik powietrza musi mieć zaciski, linia zasilająca powinna mieć więcej niż 4 metry kwadratowe; 50 hz; moc: 4 kW | ||
| System bezpieczeństwa | Studio | Niezależne zabezpieczenie przed przegrzaniem studia;zabezpieczenie przed przegrzaniem wentylatora | |
| System chłodzenia | Nadciśnienie sprężarki;Przetężenie sprężarki;Przegrzanie sprężarki;Zabezpieczenie przed temperaturą rozładowania | ||
| Systemy zasilania | Ochrona przed utratą fazy zasilania i błędami kolejności faz;Ochrona przed wyciekiem;Zabezpieczenie przed przegrzaniem grzałki;Zwarcie grzałki i inne zabezpieczenie nadprądowe | ||
| Inne | Zabezpieczenie uziemienia obudowy skrzynki testowej | ||
| Środowisko instalacji | Lokalizacja sprzętu powinna być zarezerwowana dla odpływu podłogowego lub interfejsu rury odpływowej.Rura odpływowa powinna być podzielona na 4 rury, a wylot rury odpływowej powinien znajdować się płasko nad ziemią. | ||
| Temperatura: 20℃～28℃, wilgotność względna: ≤85%, ciśnienie powietrza: 86kpa～106kpa | |||
| Miejsce instalacji powinno być płaskie i dobrze wentylowane.Wokół sprzętu nie ma silnych wibracji ani silnego pola elektromagnetycznego wokół sprzętu | |||
| Wokół urządzenia nie ma łatwopalnych, wybuchowych, żrących substancji i kurzu.Wokół urządzenia należy pozostawić odpowiednią przestrzeń do użytkowania i konserwacji | |||
